Ľavá strana / Predná strana

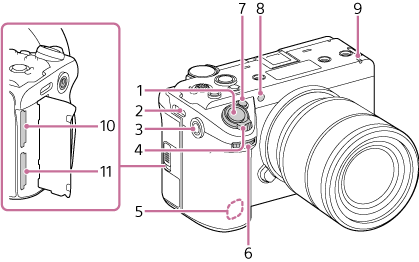

Ilustrácia prednej časti kamery. Strana, na ktorej je pripevnený objektív, je predná strana kamery. Diely 7, 1, 4, 6 a 5 sa nachádzajú šikmo nad objektívom a vľavo od neho, zhora nadol. Diely 8 a 9 sa nachádzajú v hornej časti objektívu, zľava doprava. Diely 2 a 3 sa nachádzajú v ľavom hornom rohu. Diely 10 a 11 sú na bočnej strane.

Ilustrácia kamery s odmontovaným objektívom. Držiak a diel 13 sa nachádzajú uprostred prednej časti. Diel 12 (A) sa nachádza v pravom hornom rohu držiaka. Časti 16 a 14 sa nachádzajú vo vnútri držiaka. Diel 17 sa nachádza v ľavom dolnom rohu držiaka. Diel 15 sa nachádza v pravom dolnom rohu.

  1. Tlačidlo zachytenia

    Môžete mu priradiť špecifické funkcie.

  2. Upevnenie ramenného popruhu (predáva sa samostatne)

  3. Otvor pre skrutku príslušenstva

    Kompatibilné so skrutkami 1/4-20 UNC

    Pri montáži príslušenstva použite skrutku s dĺžkou 5,5 mm alebo kratšiu. Ak použijete skrutku, ktorá je dlhšia ako 5,5 mm, príslušenstvo nebude možné pevne pripevniť k jednotke a jednotka sa môže poškodiť.

  4. Páčka transfokácie

  5. Anténa bezdrôtovej siete LAN (zabudovaná)

    Ak túto oblasť zakryjete rukou alebo inými predmetmi, môže to narušiť Wi-Fi spojenie.

  6. Priraditeľné koliesko

    Umožňuje nastaviť clonu, hodnotu zosilnenia a ďalšie parametre.

  7. Priraditeľné tlačidlo 1

  8. Senzor viditeľného svetla + IR

    Poznámka

    • Pri snímaní si nezakrývajte objektív rukami.

  9. Kontrolka nahrávania/záznamu (predná)

    Rozsvieti sa pri spustení nahrávania. Bliká, keď je zostávajúca kapacita pamäťovej karty nízka.

  10. Zásuvka na kartu CFexpress Type A/SD (SLOT A)
  11. Zásuvka na kartu CFexpress Type A/SD (SLOT B)

  12. Inštalačný index

    Na bočnej strane bajonetu objektívu sa nachádza podlhovastý výstupok (A). Pri nasadzovaní objektívu ho použite ako orientačný prvok.

    Objektív s bajonetom typu A (predáva sa samostatne) môžete pripojiť pomocou montážneho adaptéra LA-EA3/LA-EA4/LA-EA5 (predáva sa samostatne).

    Poznámka

    • Podporované je iba manuálne zaostrovanie.
    • K dispozícii je stabilizácia obrazu zabudovaná v telese kamery.

  13. Obrazový snímač

    Poznámka

    • Nedotýkajte sa priamo rukami.
  14. Bajonet
  15. Priraditeľné tlačidlo 6

  16. Signálne kontakty objektívu

    Poznámka

    • Nedotýkajte sa priamo rukami.
  17. Tlačidlo na uvoľnenie objektívu
