Blokové schémy
Blokové schémy sa týkajú zvuku a ponuky [Audio].

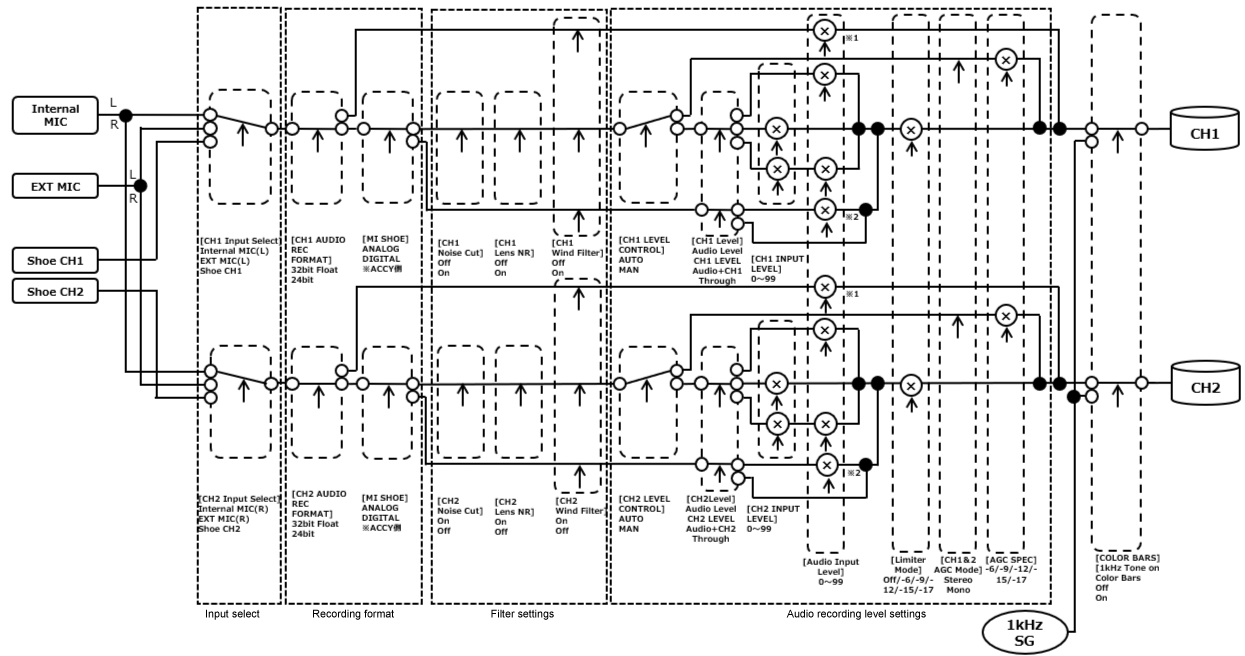

[Audio Input] (CH1&CH2)
*1: Funkcia je deaktivovaná, ak je adaptér XLR nastavený na režim AUTO
*2: Funkcia je deaktivovaná, ak sú XLR-H2 a XLR-A4 nastavené na AUTO
* Nastavte pomocou [Audio] – [Audio Input] – [CH1 Level Control] až [CH2 Level Control] v ponuke pre zvukový vstup z adaptéra XLR.

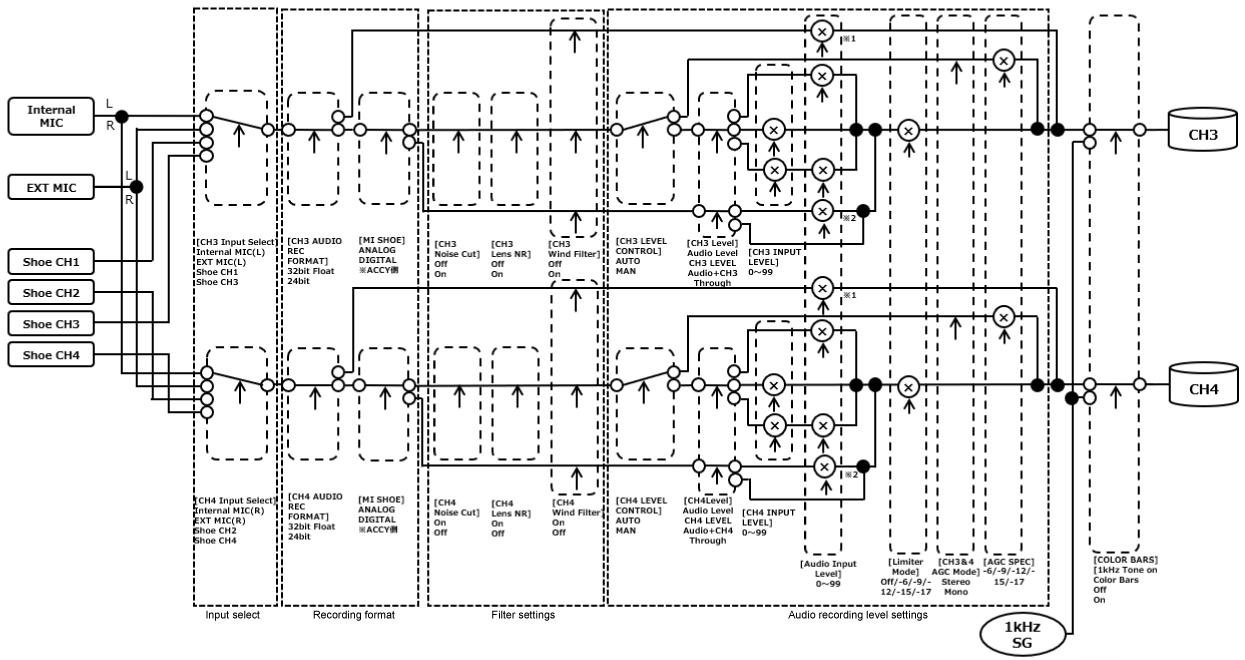

[Audio Input] (CH3&CH4)
*1: Funkcia je deaktivovaná, ak je adaptér XLR nastavený na režim AUTO
*2: Funkcia je deaktivovaná, ak sú XLR-H2 a XLR-A4 nastavené na AUTO
* Nastavte pomocou [Audio] – [Audio Input] – [CH1 Level Control] až [CH3 Level Control] v ponuke pre zvukový vstup z adaptéra XLR.

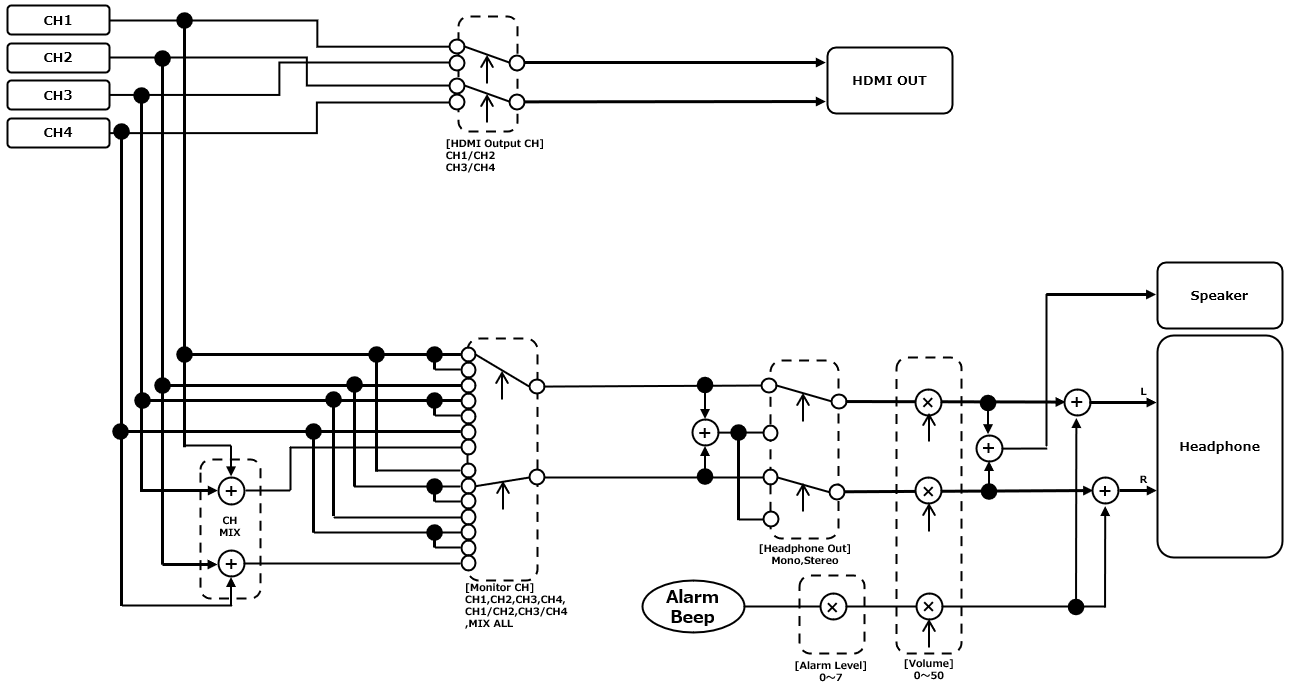

Bloková schéma (príklad výstupu)
