Paso de preparación 5: inyección del olor en el subcartucho

Preparación previa

Antes de comenzar el trabajo de inyección de olor, realice lo siguiente.

  • Ajuste la llave dinamométrica a 3,5 N·m. Para obtener detalles sobre cómo usar la llave dinamométrica, consulte el manual de instrucciones de la llave que esté utilizando. La apertura o el cierre del subcartucho con un par distinto de 3,5 N·m pueden dañar el fijador de cartucho y el subcartucho o causar una fuga de olor.
  • Ajuste el volumen de dosificación de la bureta dispensadora a un máximo de 0,66 ml. Para obtener detalles sobre cómo usar la bureta dispensadora, consulte el manual de instrucciones de la bureta que esté utilizando.
  • Realice los preparativos correspondientes para el olor que vaya a utilizar como usar gafas protectoras, guantes de protección, etc.

Siga los pasos siguientes para realizar la serie de tareas de inyección de olor. Si el trabajo no se realiza correctamente, se pueden producir fugas de olor, este se puede adherir a la unidad y puede dejar olor.

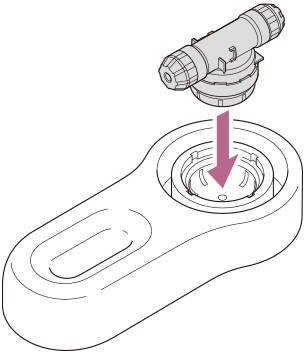

  1. Coloque el subcartucho extraído del cartucho en el fijador de cartucho (inferior).

    Compruebe que el subcartucho no se mueve una vez colocado.

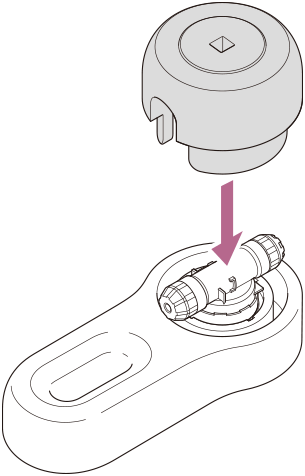

  2. Coloque el fijador de cartucho (superior) sobre el fijador de cartucho (inferior).

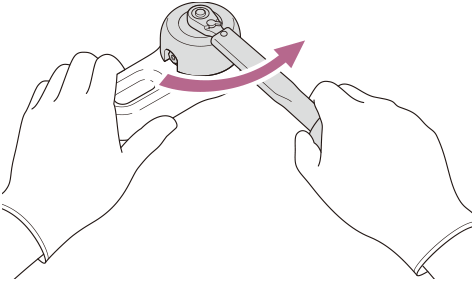

  3. Utilice una llave dinamométrica para girar el fijador de cartucho (superior) hacia la izquierda y aflojar el subcartucho (superior).

  4. Extraiga el fijador de cartucho (superior) y extraiga el subcartucho.

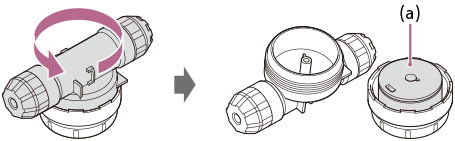

  5. Gire manualmente el subcartucho (superior) hacia la izquierda para extraerlo y coloque el subcartucho (inferior) sobre la mesa con el lado superior de la tapa de metal (a) orientada hacia arriba.

  6. Tenga a mano el olor y la bureta dispensadora.

    Utilice la bureta dispensadora adecuada según el volumen y olor que se vaya a inyectar.

    Aquí, se explican los pasos utilizando una micropipeta para inyección.

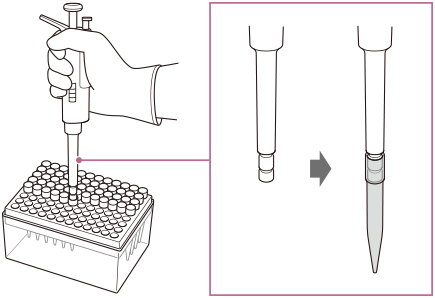

  7. Fije la punta en la micropipeta.

  8. Aspire un máximo de 0,66 ml del olor con la micropipeta.

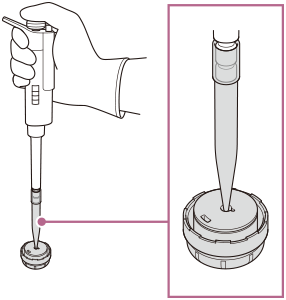

  9. Inyecte el olor desde el orificio del centro del lado superior de la tapa de metal.

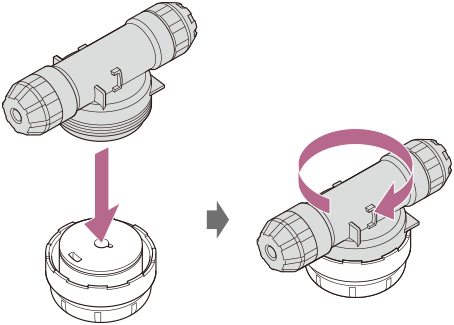

  10. Coloque el subcartucho (inferior) sobre una superficie plana y gire manualmente el subcartucho (superior) hacia la derecha para apretarlo temporalmente mientras lo mantiene nivelado.

  11. Mantenga el subcartucho nivelado y colóquelo en el fijador de cartucho (inferior).

    Compruebe que el subcartucho no se mueve una vez colocado.

  12. Coloque el fijador de cartucho (superior) sobre el fijador de cartucho (inferior).

  13. Utilice la llave dinamométrica para ajustar 3,5 N·m para girar el fijador de cartucho (superior) hacia la derecha hasta que encaje y apretar el subcartucho (superior).

    Cuando oiga un “clic”, el subcartucho está herméticamente sellado. (El sonido que indica que se ha sellado puede ser diferente según la llave dinamométrica usada).

  14. Extraiga el subcartucho del fijador de cartucho y espere aproximadamente 30 minutos.

    El olor tarda unos 30 minutos en impregnar la tapa de metal. No mueva el subcartucho mientras espera.

    Coloque en una posición nivelada durante 30 minutos aproximadamente.

  15. Repita los pasos 1 a 13 mientras espera para inyectar los olores en los subcartuchos restantes.

Nota

  • Se pueden inyectar hasta 0,66 ml de olor. Si se inyectan más de 0,66 ml, se puede producir una fuga de olor y causar olor o un funcionamiento incorrecto de la unidad.
  • Si se producen fugas de olor, utilice guantes de protección y límpielo adecuadamente con un paño, etc. según el olor.
  • Si se aprieta el subcartucho con un par distinto de 3,5 N·m, se pueden dañar el fijador de cartucho y el subcartucho o causar una fuga de olor.
  • Si no se alcanza el par especificado durante el apriete con la llave dinamométrica, es posible que el fijador de cartucho esté defectuoso. Para cambiar el fijador de cartucho, póngase en contacto con el distribuidor donde adquirió la unidad.
  • Un subcartucho solo puede utilizarse una vez. No reutilice un subcartucho al que se haya inyectado un olor una vez.
  • No abra un subcartucho sellado al que se haya inyectado un olor y se halla sellado. De hacerlo, se podría causar una fuga del olor.
