Paso de preparación 7: instalación del cartucho en la unidad
Preparación previa
- Al utilizar el cartucho por primera vez, retire el material de amortiguación de la parte central de la cubierta del cartucho.
- Coloque la unidad sobre una superficie y extraiga la cubierta delantera.
Deslice la palanca de apertura OPEN de la cubierta delantera, gire la cubierta delantera ligeramente hacia la izquierda y extraiga la cubierta delantera.
(a) Palanca de apertura OPEN de la cubierta delantera
- Extraiga la cubierta del cartucho.
Abra las 5 hebillas de fijación de la cubierta del cartucho para extraerla.
(a) Cubierta del cartucho
(b) Hebilla
- Instale el cartucho.
Alinee la muesca del cartucho con el saliente e instale el cartucho de manera que el logotipo “TENSOR VALVE” aparezca recto cuando la parte inferior de la unidad esté delante de usted.
(a) Muesca
(b) Saliente

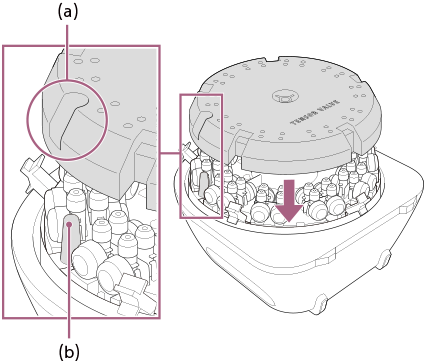

- Fije la cubierta del cartucho.
Con el logotipo “TENSOR VALVE” recto cuando la parte inferior de la unidad está delante de usted, fije la cubierta del cartucho de manera que el saliente pase a través de la abertura y fije las 5 hebillas.
(a) Abertura
(b) Saliente
Cierre bien las hebillas. Si la cubierta delantera se fija sin cerrar bien las hebillas, se puede dañar la cubierta del cartucho.
- Fije la cubierta delantera.
Gire la cubierta delantera hacia la derecha hasta que encaje.
