Blokovski dijagrami

Dijagrami bloka povezani su sa zvukom i izbornikom [Audio].

[Audio Input] (CH1 i CH2)

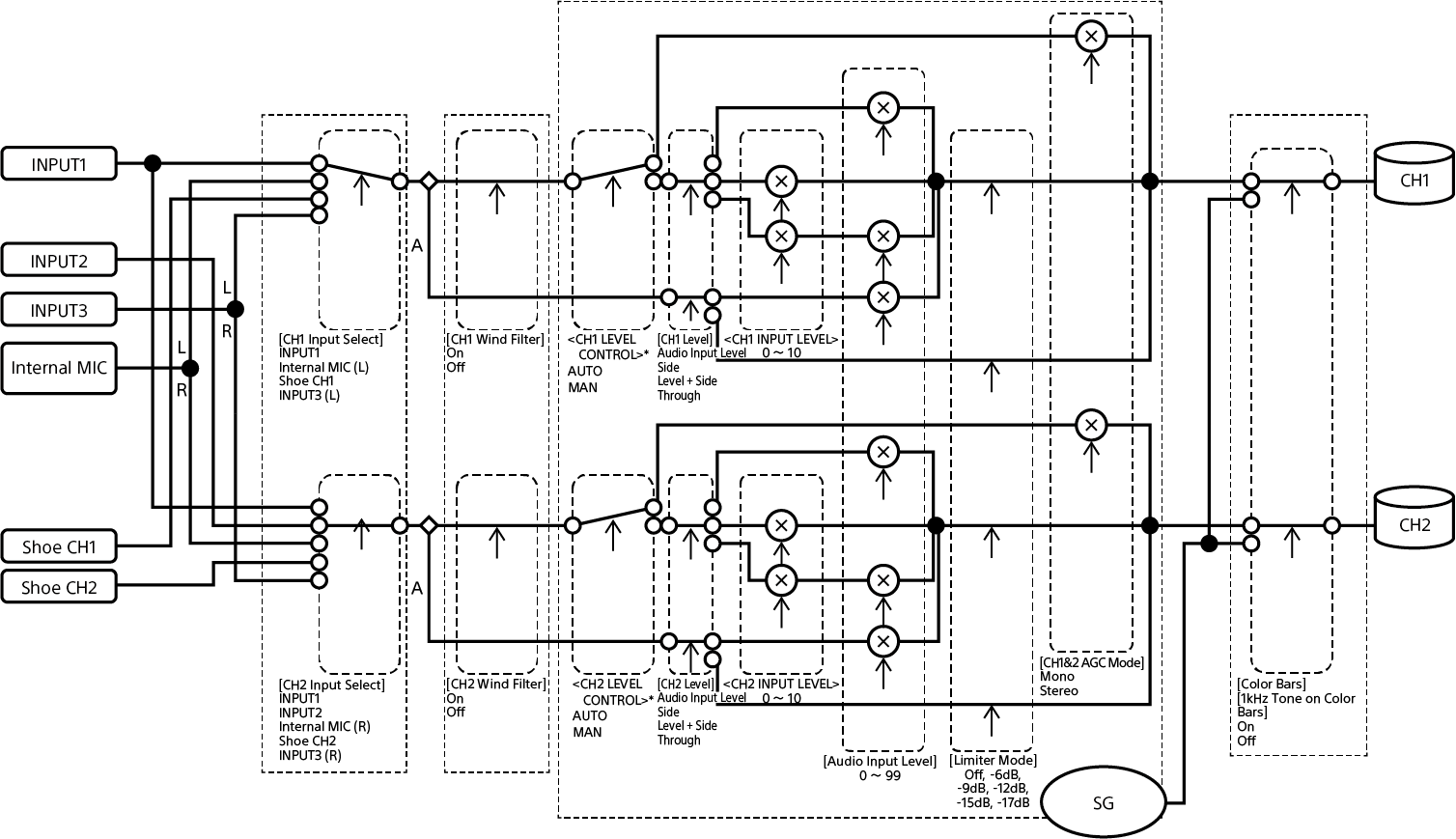

Dijagram bloka CH1/CH2 audioulaza

A: uz XLR adapter

* Postavljeno opcijom [Audio Input] – [CH1 Level Control] na [CH4 Level Control] na zaslonu statusa [Audio] za audioulaz s XLR adaptera.

[Audio Input] (CH3 i CH4)

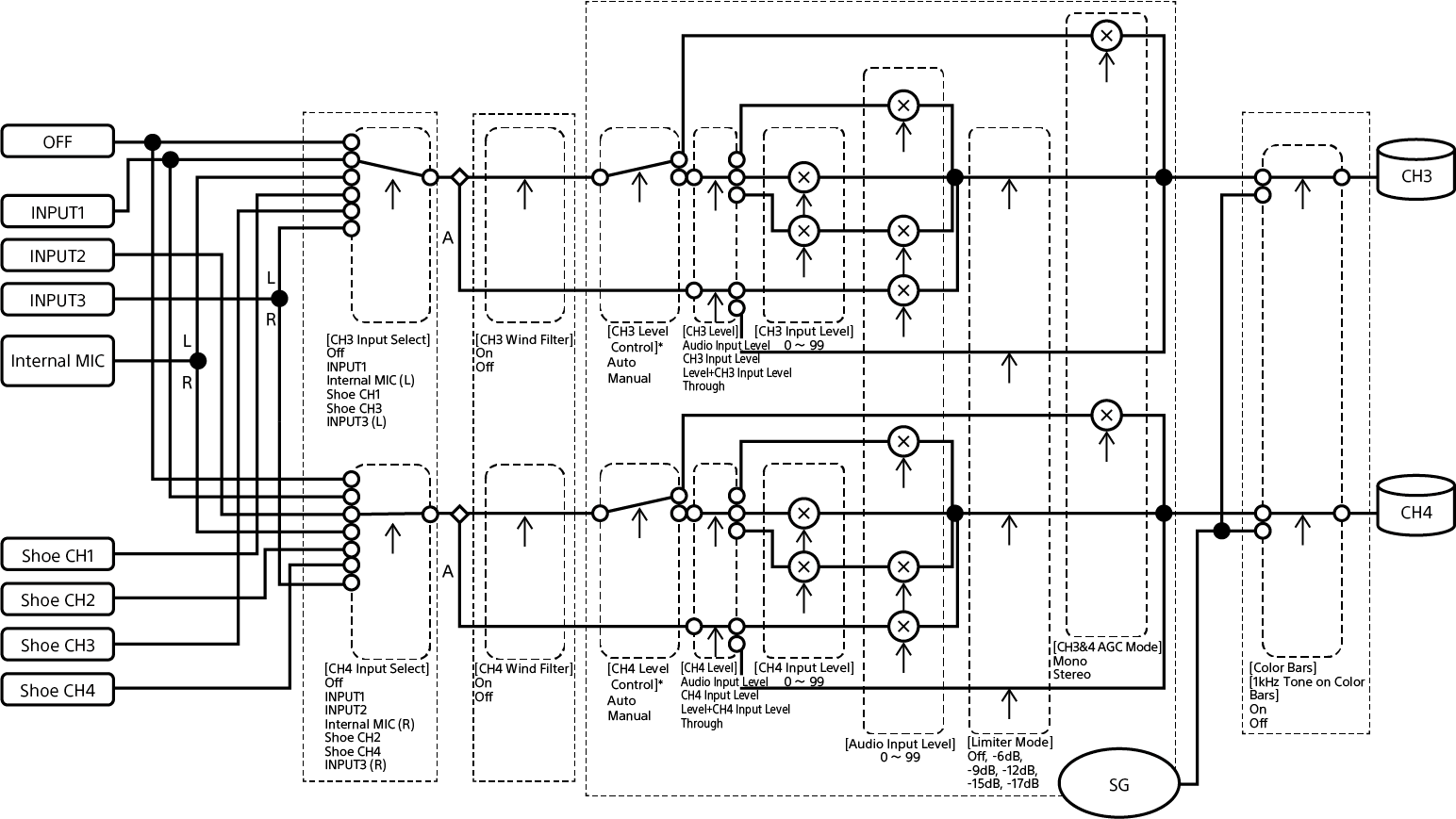

Dijagram bloka CH3/CH4 audioulaza

A: uz XLR adapter

* Postavljeno opcijom [Audio Input] – [CH1 Level Control] na [CH4 Level Control] na zaslonu statusa [Audio] za audioulaz s XLR adaptera.
