Zaslonski prikaz

Tijekom snimanja (snimanje / stanje pripravnosti) i reprodukcije status i postavke jedinice prekrivene su slikom.

Informacije možete prikazati/sakriti gumbom DISPLAY. Čak kad su skriveni zaslon će se pojaviti tijekom izvršavanja radnji izravnog izbornika.

Također možete odabrati pojedinačno prikazivanje/sakrivanje svake stavke.

Informacije koje se prikazuju na zaslonu tijekom snimanja

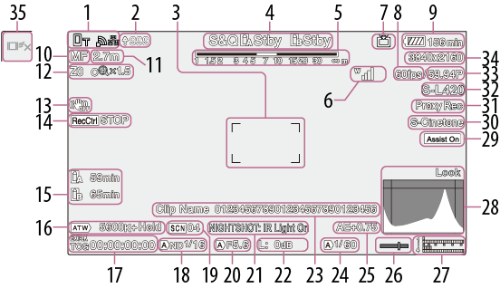

Zaslon snimanja

  1. Mrežni status

    Prikaz statusa povezanosti s mrežom u obliku ikone.

  2. Napredak učitavanja / preostale datoteke
  3. Područje izoštravanja

    Prikaz područja fokusa za automatsko fokusiranje.

  4. Način snimanja za utor A/B / status rada

    Zaslon Značenje
    Rec Snimanje
    Stby Pripravnost za snimanje
  5. Dubina polja
  6. Status serije UWP-D

    Prikaz jačine signala razine RF ikonom kada je uređaj serije UWP-D povezan s nosačem za više sučelja konfiguriranim za digitalni prijenos zvuka.

  7. Status usmjeravanja

    Za SRT usmjeravanje brzina prijenosa u bitovima ARC se također prikazuje.

    Zaslon Značenje
    Status prijenosa usmjeravanja
    Prebacivanje na status prijenosa usmjeravanja
    Usmjeravanje ne prenosi status zbog pogreške
  8. Brzina prijenosa pri snimanju za usporeno i ubrzano snimanje
  9. Preostali kapacitet baterije / DC IN napon
  10. Način fokusiranja

    Zaslon Značenje
    Način [Focus Hold]
    Način MF
    Način AF
    Način AF praćenja u stvarnom vremenu
    Prepoznavanje subjekta AF (AF////)
    Ikona prepoznavanja čovjeka
    Ikona AF samo za prepoznavanje čovjeka
    Spremljena ikona praćenja lica
    AF pauzirana ikona1)

    1)Prikazuje se tijekom rada automatskog izoštravanja kad se rad automatskog izoštravanja ne može nastaviti i privremeno se zaustavlja. Ikona nestaje kad se uzrok zaustavljanja automatskog izoštravanja riješi i zatim se nastavi radi automatskog izoštravanja.

  11. Položaj fokusa

    Prikazuje položaj fokusiranja.

  12. Položaj zumiranja

    Prikazuje položaj zumiranja u rasponu od 0 (širokokutni) do 99 (telefoto).

    Zaslon se može promijeniti na indikator trake.

    Sljedeće stavke dodane su na prikaz kada je omogućena funkcija zumiranja za jasnu sliku.

    Zaslon Značenje
    Omogućena je funkcija zumiranja za jasnu sliku
    Vrijednost povećavanja Tijekom primjene funkcije Clear Image Zoom
  13. Način stabilizacije slike
  14. Status SDI izlaza / HDMI izlaza [Rec Control]

    Prikazuje izlazni status SDI/HMDI izlaznog signala.

  15. Preostali kapacitet medija za snimanje

    Zaslon Značenje
    Status montiranja/montaže ([Media(A)])
    Status montiranja/montaže ([Media(B)])
    Status montiranja/montaže ([Media(B)])1)

    (treperi)
    Status montaže (ne može se snimati ([Media(B)])1) 2)

    1)Samo snimanje proxy isječka

    2)Pogreška ili upozorenja za nedovoljni preostali kapacitet se dogodio na početku snimanja ili tijekom snimanja.

    Ikona (zaštita) pojavljuje se ako je memorijska kartica zaštićena od upisivanja.

  16. Načini prilagodbe bijele boje

    Zaslon Značenje
    Automatski način
    [Hold] Automatski način je pauziran
    W:P Unaprijed postavljeni način
    W:A Način Memory A
    W:B Način za Memory B
  17. Vanjsko zaključavanje vremenskog koda / podaci o vremenu

    Prikaz „EXT-LK” kada je zaključano na vremenski kod vanjskog uređaja.

  18. ND filtar

    Zaslon Značenje
    Automatski način
  19. Datoteke scene
  20. Blenda

    Prikazuje položaj blende (F vrijednost).

  21. Status [NIGHTSHOT] / upozorenje na razinu videozapisa
  22. Razina signala

    U načinu snimanja [Custom] prikazuje vrijednost razine signala ili ISO vrijednost. U načinu log snimanja prikazuje se ISO vrijednost.

    Zaslon Značenje
    Automatski način
    H Način Preset H
    M Način Preset M
    L Način Preset L
    Način za privremeno podešavanje
  23. Naziv isječka

    Prikazuje naziv isječka koji se snima ili koji će se sljedeći snimiti.

  24. Shutter
  25. AE način / AE razina
  26. Razina spirit

    Prikaz vodoravne razine do ±15° u koracima od ±1°.

  27. Mjerač razine zvuka

    Prikazuje razinu zvuka CH1 do CH4.

  28. Nadzor videosignala

    Prikaz valnog oblika, vektroskopa i histograma.

    Narančasta linija prikazuje postavljenu vrijednost funkcije zebra.

    U načinu log snimanja statusa primjene LUT cilja nadzora prikazan je iznad prikaza. Kad je [LUT Off] odabran, postavka gamut boje se prikazuje. Kad je [LUT On] odabran, „Look” se prikazuje bez obzira na primijenjenu LUT vrstu.

  29. Pomoć pri gamma prikazu / osnovni izgled

    Na načinu snimanja [Custom] prikazuje se status pomoći pri gamma prikazu. Funkcija pomoći pri gamma prikazu može se uključiti/isključiti s pomoću dodjeljivog gumba koji je dodijeljen opciji [Gamma Display Assist].

    U načinu log snimanja prikazuje se postavka osnovnog izgleda.

  30. Indikator snimanja videozapisa

    Prikazuje videosignal za snimanje na memorijskim karticama. U načinu rada [Custom] za snimanje prikazuje postavka osnovnog izgleda.

    U načinu log snimanja prikazuje postavku gamut boje.

  31. Proxy status

    Zaslon Značenje
    Uključeno proxy snimanje
    Proxy snimanje

    (treperi)
    Proxy snimanje nije spremno
    Dio proxy snimanja je uključen
    Dio proxy snimanja

    (treperi)
    Dio proxy snimanja nije spreman
  32. Indikator formata snimanja (kodek)

    Prikaz naziva formata za snimanje na memorijske kartice.

  33. Indikator formata snimanja (broj sličica u sekundi i metoda skeniranja)
  34. Indikator formata snimanja (veličina slike)

    Prikaz veličine slike za snimanje na memorijske kartice.

  35. Gumb zaustavljanja praćenja AF u stvarnom vremenu

Informacije koje se prikazuju na zaslonu tijekom reprodukcije

Sljedeće informacije polažu se na sliku reprodukcije.

Zaslon Playback

  1. Mrežni status
  2. Napredak učitavanja / preostale datoteke
  3. Broj isječka/ukupan broj isječaka
  4. Status reprodukcije
  5. Format reprodukcije (broj sličica u sekundi i metoda skeniranja)
  6. Status usmjeravanja
  7. brzina prijenosa u bitovima

    Prikazuje brzinu prijenosa u bitovima za SRT usmjeravanje kad se [ARC] postavi na [On]. Zaslon treperi ako brzina prijenosa u bitovima pade ispod vrijednosti koju postavlja ARC funkcija.

  8. Format reprodukcije (veličina slike)
  9. Preostali kapacitet baterije / DC IN napon
  10. Format reprodukcije (kodek)
  11. Medij za snimanje

    Ikona (zaštita) pojavljuje se ako je memorijska kartica zaštićena od upisivanja.

  12. Vremenski podaci
  13. Naziv isječka
  14. Pomoć pri gamma prikazu

    Na načinu snimanja [Custom] prikazuje se status pomoći pri gamma prikazu.

    U načinu log snimanja prikazuje primijenjeni LUT nadzor.

  15. Mjerač razine zvuka

    Prikaz razine zvuka reprodukcije.

  16. Reprodukcija isječka gama snimanja

    Prikazuje gama snimanje ako je isječak reprodukcije snimljen uz [HLG] ili [S-Log3].

Icons (Ikone)

Ikone mrežne veze

Mrežni način rada Status veze Ikona
Način za pristupnu točku Radi kao pristupna točka
Pogreška rada pristupne točke
Način za stanicu Wi-Fi povezan
Wi-Fi jačina signala (4 razine)
Wi-Fi je odspojen (uključujući i tijekom uspostavljanja veze)
Pogreška veze Wi-Fi
Wired LAN Povezana žičana LAN veza
Isključena žičana LAN veza
Pogreška žičane LAN veze
USB pristup internetu putem mobilne pristupne točke Spojeno dijeljenje putem USB-a
Odspojeno dijeljenje putem USB-a
Pogreška kod dijeljenja putem USB-a
Bluetooth Uključena Bluetooth funkcija

Ikone serije UWP-D

Status odašiljača Status primanja Ikona
Napajanje isključeno Nema primanja
Status normalnog odašiljanja Receiving
(Indikator jačine signala četvrte razine)
Status prigušenja Prijem (prigušen)
Status upozorenja za preostali kapacitet baterije Receiving
(Ikona treperi)
Status upozorenja za prigušenje i preostali kapacitet baterije Receiving
(Ikona treperi)
