Blokkdiagram

Blokkdiagrammene er relatert til lyd og [Audio]-menyen.

[Audio Input] (CH1&CH2)

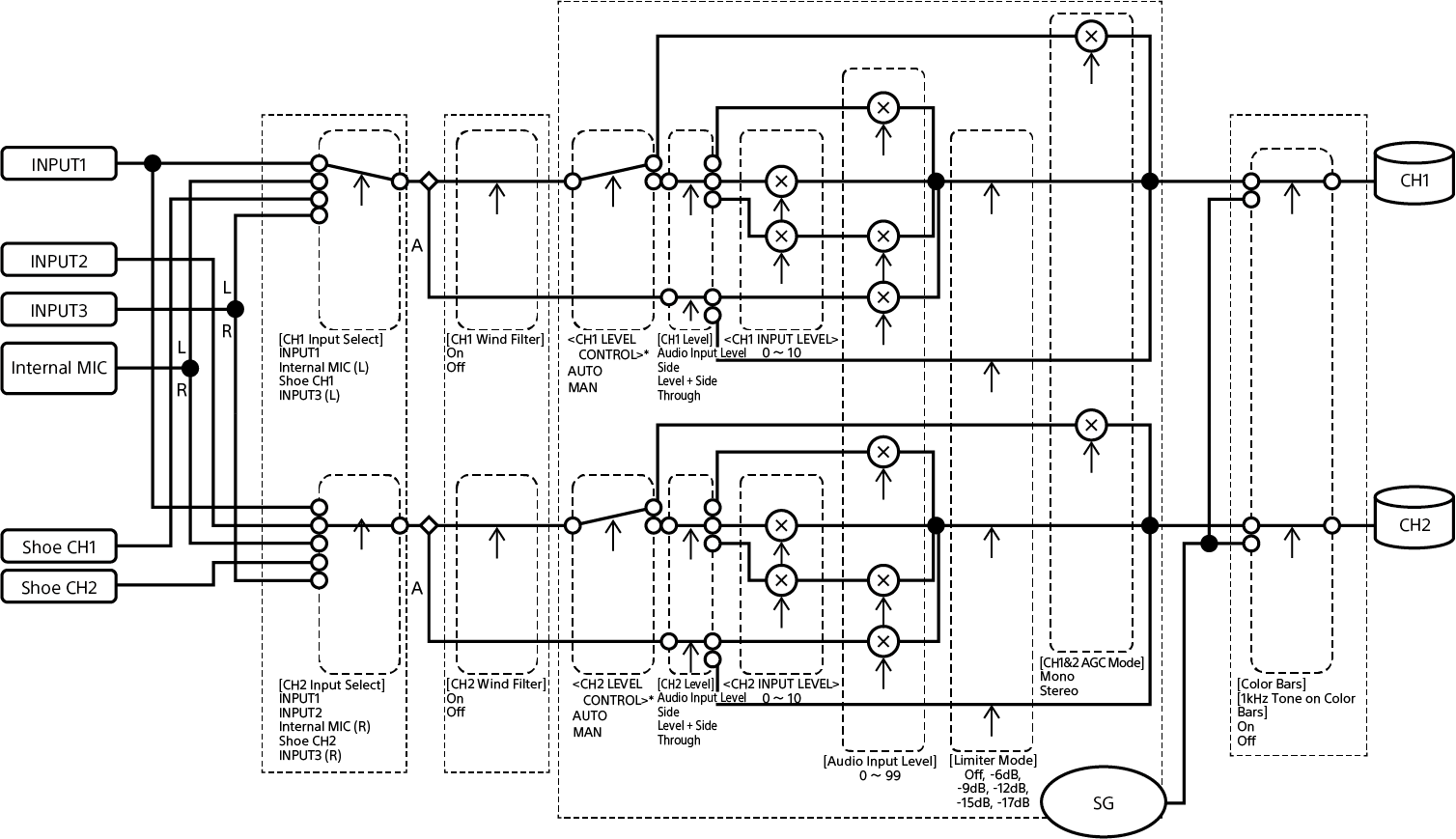

Blokkdiagram for lydinngang (CH1 og CH2)

A: Med XLR-adapter

* Angis ved hjelp av [Audio Input] – [CH1 Level Control] til [CH4 Level Control] på [Audio]-statusskjermen for lydinngang fra en XLR-adapter.

[Audio Input] (CH3&CH4)

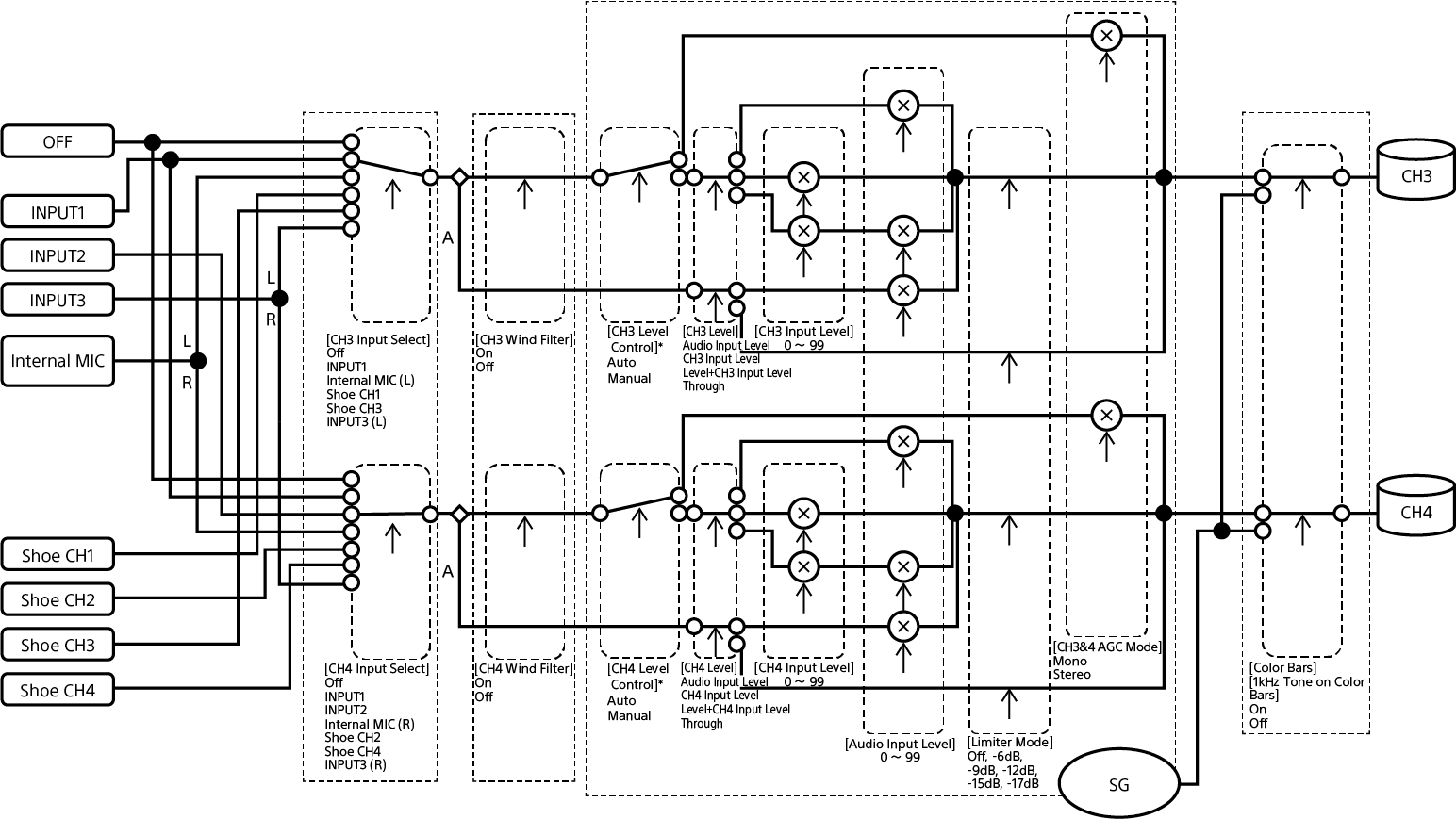

Blokkdiagram for lydinngang (CH3 og CH4)

A: Med XLR-adapter

* Angis ved hjelp av [Audio Input] – [CH1 Level Control] til [CH4 Level Control] på [Audio]-statusskjermen for lydinngang fra en XLR-adapter.
