Instalar um microfone (vendido em separado)

Pode instalar um microfone (vendido em separado).

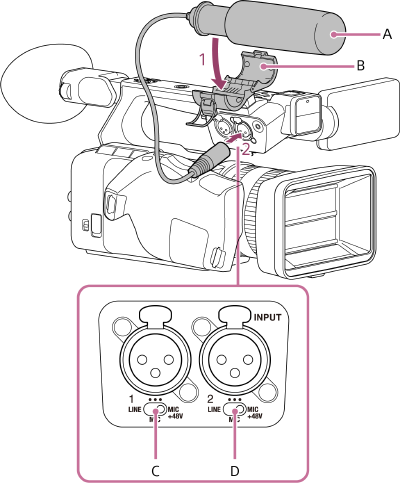

  1. Coloque o microfone (A) no suporte para microfone (B).
  2. Ligue o cabo do microfone ao conector INPUT 1 ou INPUT 2.
  3. Regule o interruptor INPUT 1/INPUT 2 (C/D) de acordo com o tipo de microfone.

    MIC: microfone dinâmico, microfone a bateria

    MIC+48V: microfone fantasma +48 V

    Ilustração dos interruptores de definição

  4. Coloque o cabo do microfone no suporte para cabo (E).

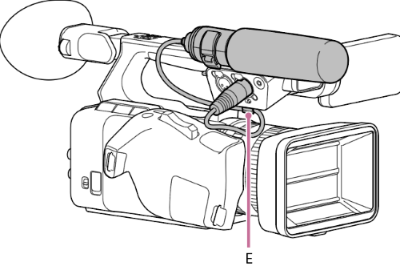

    Ilustração da instalação do microfone

Sugestão

  • Se não conseguir instalar corretamente o microfone, utilize o espaçador fornecido com o microfone.
  • Consoante o tipo de objetiva instalado, a ponta do microfone poderá ser visível na imagem. Ajuste a posição do microfone.
