Ecrã de estado

Pode verificar as definições e o estado da unidade no ecrã de estado. As definições dos itens marcados com um asterisco (*) podem ser alteradas.

Apresentar o ecrã de estado

  • Prima o botão MENU.

Sugestão

  • Pode mostrar/ocultar cada ecrã de estado utilizando [Technical] – [Menu Settings] – [Menu Page On/Off] no menu completo.

Alterar o ecrã de estado

  • Rode o seletor multifunções.
  • Empurre o multi-seletor para cima/baixo.
  • Deslize o ecrã de estado para cima/baixo.

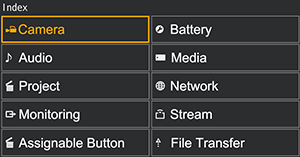

  • Deslize o ecrã do estado para a direita para apresentar o ecrã [Index] e selecione a página que pretende visualizar.

Ocultar o ecrã de estado

  • Prima o botão MENU.

Alterar uma definição

Com o ecrã de estado apresentado, prima o seletor multifunções ou multi-seletor para permitir a seleção de um item de configuração numa página. Selecione um número de página e, de seguida, prima para mudar as páginas.

Pode também selecionar itens diretamente utilizando a operação tátil.

Nota

  • Pode desativar as alterações a partir do ecrã de estado definindo [Technical] – [Menu Settings] – [User Menu Only] para [On] no menu completo.

Ecrã de estado [Camera]

Apresenta o estado de várias predefinições.

Item de apresentação Descrição
[White Switch<B>] Definição da memória B do equilíbrio de brancos
[White Switch<A>] Definição da memória A do equilíbrio de brancos
[White Switch<P>] Definição de [Preset White]
[ND]<preset>* Definição do filtro ND [Preset]
[ISO/Gain<L>]* Definição de [ISO/Gain<L>]
[ISO/Gain<M>]* Definição de [ISO/Gain<M>]
[ISO/Gain<H>]* Definição de [ISO/Gain<H>]
[Zebra1]* Definição e nível On/Off de Zebra 1
[Zebra2]* Definição e nível On/Off de Zebra 2
[VF Gamma] / [Gamma] Categoria e curva de gama
[Scene File]* Ficheiro de cena em utilização e respetiva ID do ficheiro

Ecrã de estado [Audio]

Apresenta a definição de entrada, medidor do nível de áudio e definição do monitor de volume para cada canal.

Item de apresentação Descrição
[CH1] [Level] Ajuste automático do estado On/Off
Medidor do nível de áudio
[Source]* Fonte de entrada
[Reference]* Nível de referência da entrada
[Wind Filter]* Definição do filtro de redução do ruído do vento no microfone
[CH2] [Level] Ajuste automático do estado On/Off
Medidor do nível de áudio
[Source]* Fonte de entrada
[Reference]* Nível de referência da entrada
[Wind Filter]* Definição do filtro de redução do ruído do vento no microfone
[CH3] [Level]* Ajuste automático do estado On/Off
Medidor do nível de áudio
[Source]* Fonte de entrada
[Reference]* Nível de referência da entrada
[Wind Filter]* Definição do filtro de redução do ruído do vento no microfone
[CH4] [Level]* Ajuste automático do estado On/Off
Medidor do nível de áudio
[Source]* Fonte de entrada
[Reference]* Nível de referência da entrada
[Wind Filter]* Definição do filtro de redução do ruído do vento no microfone
[Audio Input Level]* Definição do nível de entrada de áudio (volume principal)
[HDMI Output CH]* Definição do canal de áudio da saída HDMI e auscultadores
[Headphone Out]* Definição do tipo de saída dos auscultadores
[Monitor CH]* Definição do canal do monitor

Ecrã de estado [Project]

Apresenta as definições básicas relacionadas com o projeto de filmagem.

Item de apresentação Descrição
[Frequency/Scan]* Frequência do sistema e definições do método de digitalização
[Codec]* Definição de codec para gravação
[Rec Function]* Definição da função especial de gravação On/Off e definições principais
[Simul Rec]* Definição e estado On/Off da função de gravação simultânea de 2 ranhuras
[Title Name]* Parte do nome do clip
[Video Format]* Tamanho da imagem para gravar nos cartões de memória
[Picture Cache Rec]*1) Função de gravação na cache de imagens On/Off e definições de dimensão da cache
[Number] Sufixo numérico do nome do clip
[Shooting Mode]* Definição do modo de filmagem
[Auto Framing]* Definição da função de enquadramento automático
[Proxy Rec]* Definição On/Off da gravação proxy

1)Apenas PXW-Z200

Ecrã de estado [Monitoring]

Apresenta as definições das saídas SDI/HDMI.

Item de apresentação Descrição
[SDI]1) [Signal]* Tamanho da imagem de saída
[Info. Disp.]* Definição On/Off da saída da apresentação do ecrã
[Color Gamut]* Definição Color Gamut/Estado de LUT do monitor
[HDMI] [Signal]* Tamanho da imagem de saída
[Info. Disp.]* Definição On/Off da saída da apresentação do ecrã
[Color Gamut]* Definição Color Gamut/Estado de LUT do monitor
[IP/USB] [Signal]* Tamanho da imagem de saída/Mude para o ecrã de estado [Stream]/definição On/Off de [USB Stream]
[Info. Disp.] Saída da apresentação do ecrã ([Off] (fixo))
[Color Gamut]* Definição Color Gamut/Estado de LUT do monitor
[LCD/VF] [Color Gamut]* Definição da assistência de visualização gama/Definição Color Gamut/Estado de LUT do monitor
[Base Look/LUT]* Definição de [Base Look/LUT]
[Gamma Display Assist]* Estado On/Off [Gamma Display Assist]

1)Apenas PXW-Z200

Ecrã de estado [Assignable Button]

Apresenta as funções atribuídas a cada um dos botões atribuíveis.

Item de apresentação Descrição
1 Função atribuída ao botão atribuível 1
2 Função atribuída ao botão atribuível 2
3 Função atribuída ao botão atribuível 3
4 Função atribuída ao botão atribuível 4
5 Função atribuída ao botão atribuível 5
6 Função atribuída ao botão atribuível 6
7 Função atribuída ao botão atribuível 7
8 Função atribuída ao botão atribuível 8
9 Função atribuída ao botão atribuível 9
10 Função atribuída ao botão atribuível 10
11 Função atribuída ao botão atribuível 11
[<PUSH AUTO>] Função atribuída ao botão FOCUS PUSH AUTO
[Multi Function Dial] Função atribuída ao seletor multifunções
[Lens Ring] Funções atribuídas aos anéis da objetiva
[IRIS Dial] Função atribuída ao seletor IRIS

Ecrã de estado [Battery]

Apresenta informações sobre a bateria e a fonte DC IN.

Item de apresentação Descrição
[Detected Battery] Tipo de bateria
[Remaining] Capacidade restante (%)
[Charge Count] Número de recargas
[Capacity] Capacidade restante (Ah)
[Voltage] Tensão da bateria (V)
[Manufacture Date] Data de fabrico da bateria
[Video Light Remaining] Capacidade restante da bateria da luz de vídeo
[Power Source] Fonte da fonte de alimentação
[Supplied Voltage] Tensão da fonte de alimentação fornecida

Ecrã de estado [Media]

Apresenta a capacidade restante e o tempo de gravação restante dos cartões de memória.

Item de apresentação Descrição
Informações do cartão de memória A Apresenta um ícone quando um cartão de memória é inserido na ranhura A.
Medidor da capacidade restante do cartão de memória A Apresenta a capacidade restante do cartão de memória inserido na ranhura A expressa como uma percentagem num gráfico de barras.
Tempo restante do cartão de memória A Apresenta uma estimativa do tempo de gravação restante do cartão de memória inserido na ranhura A em unidades de minutos nas atuais condições de gravação.
Botão de inicialização do cartão de memória A Prima para apresentar o menu para inicializar o cartão de memória A.
Informações do cartão de memória B Apresenta um ícone quando um cartão de memória é inserido na ranhura B.
Medidor da capacidade restante do cartão de memória B Apresenta a capacidade restante do cartão de memória inserido na ranhura B expressa como uma percentagem num gráfico de barras.
Tempo restante do cartão de memória B Apresenta uma estimativa do tempo de gravação restante do cartão de memória inserido na ranhura B em unidades de minutos nas atuais condições de gravação.
Botão de inicialização do cartão de memória B Prima para apresentar o menu para inicializar o cartão de memória B.

Ecrã de estado [Network]

Apresenta o estado de ligação da rede.

Item de apresentação Descrição
[Wireless LAN]* Definições da LAN sem fios e estado da ligação
[Wired LAN]* Definições da LAN por cabo e estado da ligação
[USB] / [USB Stream] / [USB Tethering]* Definições da função USB e estado da ligação
[Bluetooth] Definição de Bluetooth e estado da ligação
[Show Authentication] Prima para apresentar o nome de utilizador e a palavra-passe para ligar à unidade

Sugestão

  • Se a coluna [Status] estiver a piscar, tocar num item intermitente pode apresentar dicas sobre o que fazer. Para mais informações, consulte “Ligar com “Monitor & Control””, “Ligar internet através de LAN sem fios”, “Ligar à internet através de partilha de ligação USB“ e “Ligar à internet através de LAN por cabo”.

Ecrã de estado [Stream]

Apresenta o estado da transmissão.

Item de apresentação Descrição
[RTMP/RTMPS Status]* / [SRT-Caller Status]* Definição On/Off da função de transmissão.
Quando definido para [On], também apresenta o estado da função de transmissão.
[ARC] Estado On/Off da função de controlo automático da taxa [SRT-Caller 1] a [SRT-Caller 3].
Quando definido para [On], também apresenta o estado de controlo automático da taxa.
[Destination]* Definição do destino da transmissão
[Latency] / [TTL] Latência de transmissão e tempo de vida (TTL) de [SRT-Caller 1] a [SRT-Caller 3]
[Destination URL] URL do destino da transmissão
[Codec] Codec
[Audio Channel] Canal de áudio
[Resolution] / [Bit Rate] Resolução da transmissão e taxa de bits

Ecrã de estado [File Transfer]

Apresenta as informações da transferência de ficheiros.

Item de apresentação Descrição
[Auto Upload]* Estado On/Off [Auto Upload]
[Auto Upload (Proxy)]* Estado On/Off/Chunk [Auto Upload (Proxy)]
[Total Transfer Progress] Progresso de transferência de todas as tarefas
[Default Upload Server]* Seleção do serviço de destino da transferência [Auto Upload (Proxy)]
[Job Status(Remain/Total)] Número restante de tarefas e número total de tarefas
[Current File Transfer Progress] Progresso da atual transferência de ficheiros
[Current Transferring File Name] Nome do ficheiro a ser transferido
[Server Address] Endereço do servidor de destino da transferência de ficheiros
[Destination Directory] Diretório de destino do servidor de destino da transferência de ficheiros
