Ajustar a distância focal da flange
Esta função ajusta automaticamente a distância focal da flange (parte traseira da flange (FB)) a partir da superfície de instalação da objetiva e do plano do dispositivo de imagem.
Este ajuste será necessário se a focagem não estiver correta nas extremidades da grande angular e teleobjetiva do zoom ótico. Quando ajustada corretamente, a focagem será mantida se alterar a posição do zoom após ajustar a focagem.
Preparações do ajuste
Certifique-se de que faz o seguinte antes do ajuste.
-
Transfira o gráfico de ajuste da distância focal da flange a partir do URL dedicado e imprima com o tamanho de papel A3.
-
Coloque a câmara numa superfície horizontal.
Retire a objetiva de conversão ou outros dispositivos, se instalados.
-

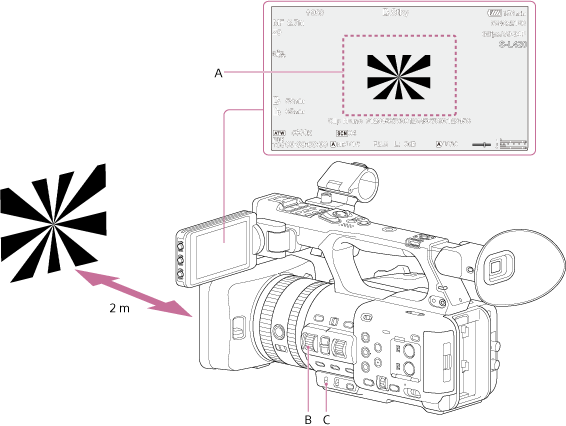

Coloque o gráfico de ajuste da distância focal da flange (recomendado tamanho de papel A3) a cerca de 2 m de distância, mova o zoom para a extremidade da teleobjetiva e filme o gráfico de forma a que o centro do gráfico de ajuste da distância focal da flange esteja no centro do ecrã.
Certifique-se de que nenhum outro objeto a uma distância diferente do gráfico irá aparecer próximo do centro do ecrã (dentro da área com linha pontilhada no diagrama abaixo) quando o zoom está definido para a extremidade da grande angular.
A: a área pontilhada apenas apresenta o gráfico dedicado.
-
Defina o zoom para a extremidade da grande angular e configure as definições seguintes.
Definições do interruptor
B: seletor IRIS: F2.8 (aberto)
C: interruptor ISO/GAIN: 0 dB
Definições do menu completo
[Project] – [Rec Format] – [Frequency]: 59.94 ou 50
[Project] – [Rec Format] – [Video Format]: 3840×2160P
[Shooting] – [S&Q Motion] – [Setting]: [Off]
[Shooting] – [SteadyShot] – [Setting]: [Off] - Ajuste a luminosidade utilizando os filtros de iluminação e ND de forma a que a imagem tenha uma luminosidade adequada em toda a amplitude do zoom.
Executar o ajuste automático
- Selecione [Technical] – [Lens] – [Auto FB Adjust] – [Execute] no menu completo.
- Verifique a descrição e selecione [Execute] no ecrã de confirmação.
Cancelar o ajuste automático da distância focal da flange
Selecione [Cancel] apresentado durante o processo de ajuste.
Repor os valores de ajuste para o estado predefinido
- Selecione [Technical] – [Lens] – [Auto FB Adjust] – [Reset] no menu completo.
- Verifique a descrição e selecione [Execute] no ecrã de confirmação.
Nota
- Não toque na câmara durante o processo de ajuste.
- É apresentada uma mensagem se o ajuste falhar. Verifique o seguinte se o ajuste falhar.
- A luminosidade do gráfico de ajuste da distância focal da flange é adequada?
Se a luminosidade não for adequada, é apresentada uma mensagem e o ajuste é cancelado. - O gráfico de ajuste da distância focal da flange está demasiado próximo ou demasiado distante?
- O procedimento “Preparações do ajuste” foi efetuado corretamente?
- Existem objetos de alta luminosidade, como luzes, a aparecer no ecrã da câmara?
- A luminosidade do gráfico de ajuste da distância focal da flange é adequada?
