Diagramas de blocos

Os diagramas de blocos estão relacionados com o áudio e o menu [Audio].

[Audio Input] (CH1&CH2)

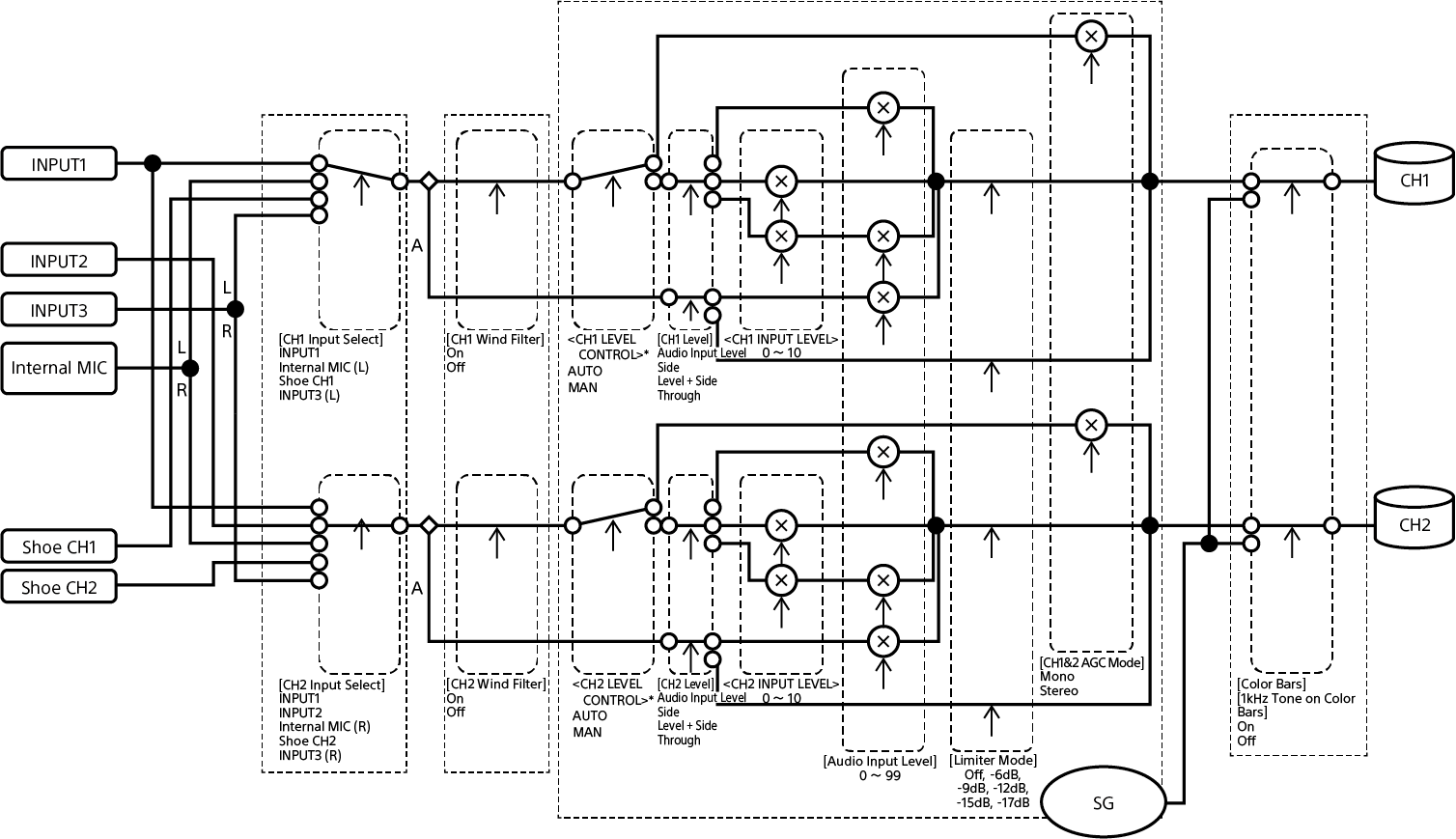

Diagramas de blocos CH1/CH2 da entrada de áudio

A: com adaptador XLR

* Definido por [Audio Input] – [CH1 Level Control] para [CH4 Level Control] no ecrã de estado [Audio] para entrada de áudio a partir de um adaptador XLR.

[Audio Input] (CH3&CH4)

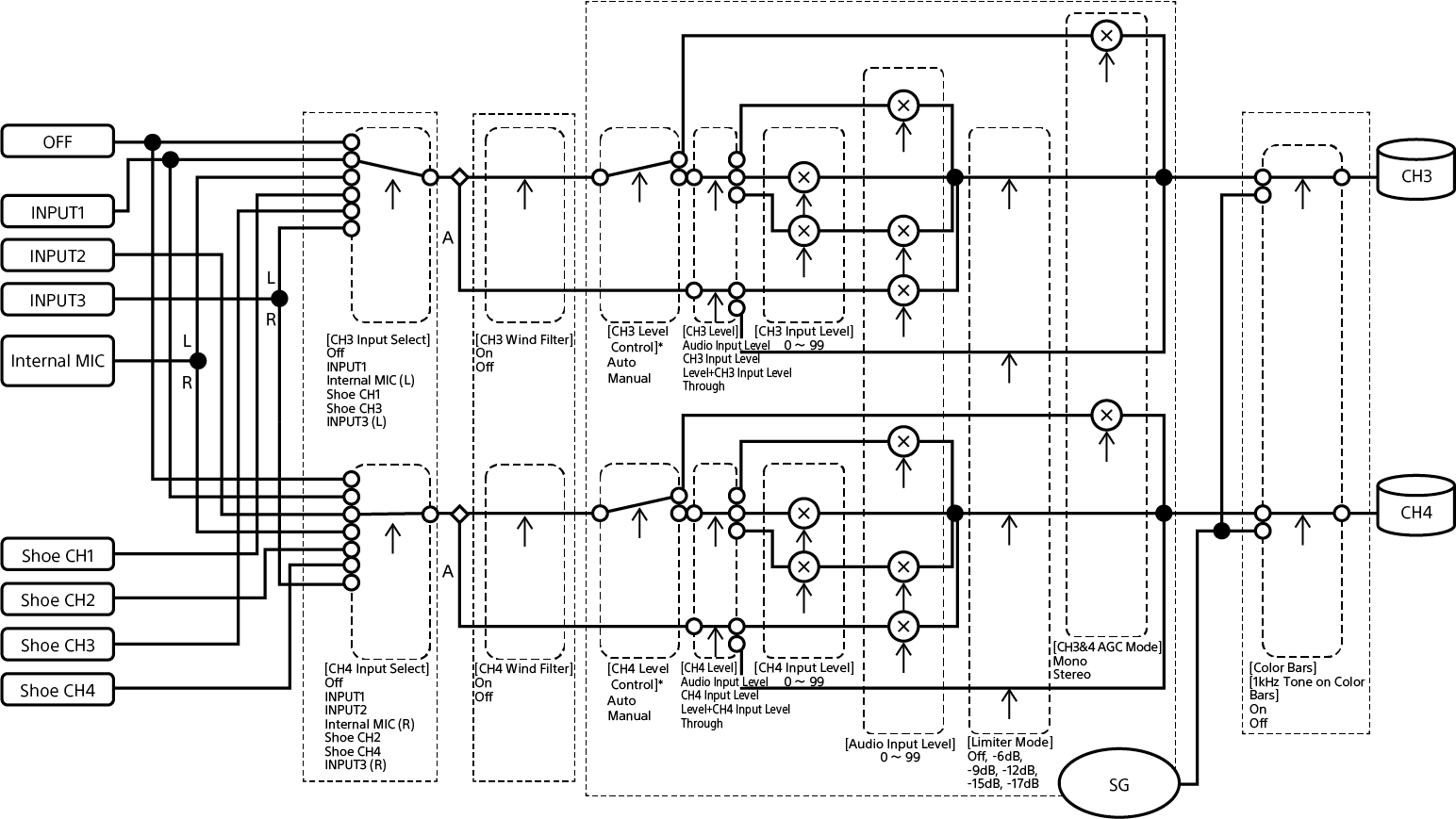

Diagramas de blocos CH3/ CH4 da entrada de áudio

A: com adaptador XLR

* Definido por [Audio Input] – [CH1 Level Control] para [CH4 Level Control] no ecrã de estado [Audio] para entrada de áudio a partir de um adaptador XLR.
