หน้าจอสถานะ
คุณสามารถตรวจสอบการตั้งค่าและสถานะของเครื่องได้จากหน้าจอสถานะ และคุณสามารถเปลี่ยนแปลงการตั้งค่ารายการที่มีเครื่องหมายดอกจัน (*)
หากต้องการแสดงหน้าจอสถานะ
- กดปุ่ม MENU
คำแนะนำ
- คุณสามารถแสดง/ซ่อนแต่ละหน้าจอสถานะได้โดยใช้ [Technical] – [Menu Settings] – [Menu Page On/Off] ในเมนูเต็มรูปแบบ
หากต้องการสลับหน้าจอสถานะ
- หมุนแป้นมัลติฟังก์ชัน
- ดันมัลติซีเล็กเตอร์ขึ้น/ลง
- ปัดนิ้วขึ้น/ลงบนหน้าจอสถานะ

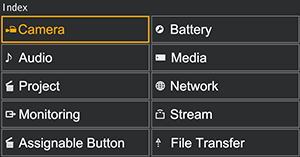

- ปัดหน้าจอสถานะไปทางขวาเพื่อแสดงหน้าจอ [Index] และเลือกหน้าที่คุณต้องการดู
หากต้องการซ่อนหน้าจอสถานะ
- กดปุ่ม MENU
หากต้องการเปลี่ยนการตั้งค่า
บนหน้าจอสถานะที่ปรากฏขึ้น ให้กดแป้นมัลติฟังก์ชันหรือมัลติซีเล็กเตอร์เพื่อให้สามารถเลือกรายการการตั้งค่าภายในหนึ่งหน้าได้ เลือกหมายเลขหน้า และกดเพื่อสลับไปยังหน้าต่างๆ
คุณยังสามารถแตะเพื่อเลือกรายการได้โดยตรง
หมายเหตุ
- คุณสามารถปิดการเปลี่ยนแปลงได้จากหน้าจอสถานะโดยการตั้งค่า [Technical] – [Menu Settings] – [User Menu Only] เป็น [On] ในเมนูเต็มรูปแบบ
หน้าจอสถานะ [Camera]
แสดงสถานะของค่าสำเร็จรูปแบบต่างๆ
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| [White Switch<B>] | การตั้งค่าสมดุลแสงขาวการ์ดความจำ B |
| [White Switch<A>] | การตั้งค่าสมดุลแสงขาวการ์ดความจำ A |
| [White Switch<P>] | การตั้งค่า [Preset White] |
| [ND]<สำเร็จรูป>* | การตั้งค่า [Preset] ของฟิลเตอร์ ND |
| [ISO/Gain<L>]* | การตั้งค่า [ISO/Gain<L>] |
| [ISO/Gain<M>]* | การตั้งค่า [ISO/Gain<M>] |
| [ISO/Gain<H>]* | การตั้งค่า [ISO/Gain<H>] |
| [Zebra1]* | การตั้งค่าและระดับ Zebra 1 เปิด/ปิด |
| [Zebra2]* | การตั้งค่าและระดับ Zebra 2 เปิด/ปิด |
| [VF Gamma] / [Gamma] | หมวดหมู่และเส้นโค้งแกมมา |
| [Scene File]* | ไฟล์ฉากที่ใช้และ File ID ของไฟล์ฉาก |
หน้าจอสถานะ [Audio]
แสดงการตั้งค่าอินพุต มิเตอร์วัดระดับเสียง และการตั้งค่าการควบคุมความดังเบาของเสียงสำหรับแต่ละช่องสัญญาณ
| รายการที่ปรากฏ | คำอธิบาย | |
|---|---|---|
| [CH1] | [Level] | สถานะการเปิด/ปิดการปรับแต่งอัตโนมัติ มิเตอร์วัดระดับเสียง |
| [Source]* | แหล่งเข้า | |
| [Reference]* | ระดับการอ้างอิงเข้า | |
| [Wind Filter]* | การตั้งค่าฟิลเตอร์ลดเสียงรบกวนเข้าไมโครโฟน | |
| [CH2] | [Level] | สถานะการเปิด/ปิดการปรับแต่งอัตโนมัติ มิเตอร์วัดระดับเสียง |
| [Source]* | แหล่งเข้า | |
| [Reference]* | ระดับการอ้างอิงเข้า | |
| [Wind Filter]* | การตั้งค่าฟิลเตอร์ลดเสียงรบกวนเข้าไมโครโฟน | |
| [CH3] | [Level]* | สถานะการเปิด/ปิดการปรับแต่งอัตโนมัติ มิเตอร์วัดระดับเสียง |
| [Source]* | แหล่งเข้า | |
| [Reference]* | ระดับการอ้างอิงเข้า | |
| [Wind Filter]* | การตั้งค่าฟิลเตอร์ลดเสียงรบกวนเข้าไมโครโฟน | |
| [CH4] | [Level]* | สถานะการเปิด/ปิดการปรับแต่งอัตโนมัติ มิเตอร์วัดระดับเสียง |
| [Source]* | แหล่งเข้า | |
| [Reference]* | ระดับการอ้างอิงเข้า | |
| [Wind Filter]* | การตั้งค่าฟิลเตอร์ลดเสียงรบกวนเข้าไมโครโฟน | |
| [Audio Input Level]* | การตั้งค่าระดับอินพุตเสียง (ระดับความดังหลัก) | |
| [HDMI Output CH]* | การตั้งค่าช่องสัญญาณสำหรับเสียงเอาต์พุต HDMI และหูฟัง | |
| [Headphone Out]* | การตั้งค่าประเภทเอาต์พุตหูฟัง | |
| [Monitor CH]* | การตั้งค่าช่องสัญญาณของจอมอนิเตอร์ | |
หน้าจอสถานะ [Project]
แสดงการตั้งค่าพื้นฐานที่เกี่ยวข้องกับโปรเจ็กต์การถ่ายภาพ
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| [Frequency/Scan]* | การตั้งค่าความถี่ของระบบและวิธีการสแกน |
| [Codec]* | การตั้งค่าโคเด็คสำหรับบันทึก |
| [Rec Function]* | การตั้งค่าเปิด/ปิดฟังก์ชันการบันทึกแบบพิเศษและการตั้งค่าหลัก |
| [Simul Rec]* | สถานะเปิด/ปิดและการตั้งค่าฟังก์ชันการบันทึกในช่องเสียบ 2 ช่องพร้อมกัน |
| [Title Name]* | ส่วนชื่อเรื่องของชื่อคลิป |
| [Video Format]* | ขนาดรูปภาพเพื่อบันทึกลงในการ์ดความจำ |
| [Picture Cache Rec]*1) | การตั้งค่าเปิด/ปิดฟังก์ชันการบันทึกแคชภาพและขนาดแคช |
| [Number] | ตัวเลขต่อท้ายชื่อคลิป |
| [Shooting Mode]* | การตั้งค่าโหมดถ่ายภาพ |
| [Auto Framing]* | การตั้งค่าฟังก์ชันการจัดเฟรมอัตโนมัติ |
| [Proxy Rec]* | การตั้งค่าเปิด/ปิดการบันทึกพร็อกซี |
1)PXW-Z200 เท่านั้น
หน้าจอสถานะ [Monitoring]
แสดงผลการตั้งค่าเอาต์พุต SDI/HDMI
| รายการที่ปรากฏ | คำอธิบาย | |
|---|---|---|
| [SDI]1) | [Signal]* | ขนาดภาพเอาต์พุต |
| [Info. Disp.]* | การตั้งค่าเปิด/ปิดเอาต์พุตการแสดงผลของหน้าจอ | |
| [Color Gamut]* | การตั้งค่าช่วงสี/สถานะ LUT บนจอมอนิเตอร์ | |
| [HDMI] | [Signal]* | ขนาดภาพเอาต์พุต |
| [Info. Disp.]* | การตั้งค่าเปิด/ปิดเอาต์พุตการแสดงผลของหน้าจอ | |
| [Color Gamut]* | การตั้งค่าช่วงสี/สถานะ LUT บนจอมอนิเตอร์ | |
| [IP/USB] | [Signal]* | ขนาดภาพเอาต์พุต/หน้าจอสถานะปรับสวิตช์ไปที่ [Stream] / การตั้งค่าเปิด/ปิด [USB Stream] |
| [Info. Disp.] | เอาต์พุตการแสดงผลของหน้าจอ ([Off] (ตายตัว)) | |
| [Color Gamut]* | การตั้งค่าช่วงสี/สถานะ LUT บนจอมอนิเตอร์ | |
| [LCD/VF] | [Color Gamut]* | การตั้งค่าตัวช่วยการแสดงผลแกมมา/การตั้งค่าช่วงสี/สถานะ LUT บนจอมอนิเตอร์ |
| [Base Look/LUT]* | การตั้งค่า [Base Look/LUT] | |
| [Gamma Display Assist]* | สถานะเปิด/ปิด [Gamma Display Assist] | |
1)PXW-Z200 เท่านั้น
หน้าจอสถานะ [Assignable Button]
แสดงฟังก์ชันที่รวมไว้กับปุ่มแต่ละปุ่มที่ตั้งเป็นฟังก์ชันได้
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| 1 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 1 |
| 2 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 2 |
| 3 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 3 |
| 4 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 4 |
| 5 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 5 |
| 6 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 6 |
| 7 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 7 |
| 8 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 8 |
| 9 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 9 |
| 10 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 10 |
| 11 | ฟังก์ชันที่รวมไว้กับปุ่มที่ตั้งเป็นฟังก์ชันได้ 11 |
| [<PUSH AUTO>] | ฟังก์ชันที่รวมไว้กับปุ่ม FOCUS PUSH AUTO |
| [Multi Function Dial] | ฟังก์ชันที่ระบุให้ใช้กับแป้นมัลติฟังก์ชัน |
| [Lens Ring] | ฟังก์ชันที่กำหนดให้กับแหวนเลนส์ |
| [IRIS Dial] | ฟังก์ชันที่กำหนดให้กับแป้น IRIS |
หน้าจอสถานะ [Battery]
แสดงข้อมูลเกี่ยวกับแบตเตอรี่และต้นทางของ DC IN
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| [Detected Battery] | ประเภทของแบตเตอรี่ |
| [Remaining] | ความจุที่เหลือ (%) |
| [Charge Count] | จำนวนครั้งที่ชาร์จซ้ำ |
| [Capacity] | ความจุที่เหลือ (Ah) |
| [Voltage] | แรงดันไฟของแบตเตอรี่ (V) |
| [Manufacture Date] | วันที่ผลิตแบตเตอรี่ |
| [Video Light Remaining] | ความจุที่เหลือของแบตเตอรี่ที่ป้อนไฟให้กับวิดีโอ |
| [Power Source] | แหล่งป้อนกำลังไฟ |
| [Supplied Voltage] | แรงดันไฟฟ้าของแหล่งจ่ายไฟ |
หน้าจอสถานะ [Media]
แสดงความจุที่เหลือและเวลาบันทึกภาพที่เหลือของการ์ดความจำ
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| ข้อมูลการ์ดความจำ A | แสดงไอคอนเมื่อใส่การ์ดความจำในช่องเสียบ A |
| มิเตอร์วัดความจุที่เหลือบนการ์ดความจำ A | แสดงความจุที่เหลือบนการ์ดความจำที่อยู่ในช่องเสียบ A โดยแสดงเป็นเปอร์เซ็นต์บนกราฟแท่ง |
| เวลาที่เหลือของการ์ดความจำ A | แสดงเวลาบันทึกที่เหลือโดยประมาณของการ์ดความจำที่อยู่ในช่องเสียบ A โดยมีหน่วยเป็นนาทีภายใต้สภาพการบันทึกปัจจุบัน |
| ปุ่มเริ่มต้นใช้งานการ์ดความจำ A | กดเพื่อแสดงเมนูสำหรับการเริ่มต้นการ์ดความจำ A |
| ข้อมูลการ์ดความจำ B | แสดงไอคอนเมื่อใส่การ์ดความจำในช่องเสียบ B |
| มิเตอร์วัดความจุที่เหลือบนการ์ดความจำ B | แสดงความจุที่เหลือบนการ์ดความจำที่อยู่ในช่องเสียบ B โดยแสดงเป็นเปอร์เซ็นต์บนกราฟแท่ง |
| เวลาที่เหลือของการ์ดความจำ B | แสดงเวลาบันทึกที่เหลือโดยประมาณของการ์ดความจำที่อยู่ในช่องเสียบ B โดยมีหน่วยเป็นนาทีภายใต้สภาพการบันทึกปัจจุบัน |
| ปุ่มเริ่มต้นใช้งานการ์ดความจำ B | กดเพื่อแสดงเมนูสำหรับการเริ่มต้นการ์ดความจำ B |
หน้าจอสถานะ [Network]
แสดงสถานะการเชื่อมต่อเครือข่าย
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| [Wireless LAN]* | การตั้งค่า LAN แบบไร้สายและสถานะการเชื่อมต่อ |
| [Wired LAN]* | การตั้งค่า LAN แบบใช้สายและสถานะการเชื่อมต่อ |
| [USB] / [USB Stream] / [USB Tethering]* | การตั้งค่าฟังก์ชัน USB และสถานะการเชื่อมต่อ |
| [Bluetooth] | การตั้งค่า Bluetooth และสถานะการเชื่อมต่อ |
| [Show Authentication] | กดเพื่อแสดงชื่อผู้ใช้และรหัสผ่านสำหรับเชื่อมต่อกับตัวเครื่อง |
คำแนะนำ
- หากคอลัมน์ [Status] กำลังกะพริบ การแตะที่รายการที่กะพริบอาจแสดงคำแนะนำเกี่ยวกับสิ่งที่ต้องทำ สำหรับรายละเอียด โปรดดูที่ “การเชื่อมต่อกับ “Monitor & Control””, “การเชื่อมต่ออินเทอร์เน็ตผ่าน LAN แบบไร้สาย”, “การเชื่อมต่ออินเทอร์เน็ตผ่านการเชื่อมต่อด้วย USB” และ “การเชื่อมต่ออินเทอร์เน็ตผ่าน LAN แบบใช้สาย”
หน้าจอสถานะ [Stream]
แสดงสถานะการสตรีมมิ่ง
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| [RTMP/RTMPS Status]* / [SRT-Caller Status]* | การตั้งค่าเปิด/ปิดฟังก์ชันการสตรีมมิ่ง เมื่อตั้งค่าเป็น [On] จะแสดงสถานะฟังก์ชันการสตรีมมิ่งด้วย |
| [ARC] | [SRT-Caller 1] เป็น [SRT-Caller 3] สถานะเปิด/ปิดฟังก์ชันการควบคุมอัตราอัตโนมัติ เมื่อตั้งค่าเป็น [On] จะแสดงสถานะควบคุมอัตราอัตโนมัติด้วย |
| [Destination]* | การตั้งค่าปลายทางการสตรีมมิ่ง |
| [Latency] / [TTL] | [SRT-Caller 1] เป็น [SRT-Caller 3] ความหน่วงในการสตรีมมิ่งและเวลาในการถ่ายทอดสด (TTL) |
| [Destination URL] | URL ปลายทางการสตรีมมิ่ง |
| [Codec] | โคเด็ค |
| [Audio Channel] | ช่องสัญญาณเสียง |
| [Resolution] / [Bit Rate] | ความละเอียดในการสตรีมมิ่งและอัตราบิต |
หน้าจอสถานะ [File Transfer]
แสดงข้อมูลการโอนย้ายไฟล์
| รายการที่ปรากฏ | คำอธิบาย |
|---|---|
| [Auto Upload]* | สถานะเปิด/ปิด [Auto Upload] |
| [Auto Upload (Proxy)]* | สถานะเปิด/ปิด/แบบกลุ่ม [Auto Upload (Proxy)] |
| [Total Transfer Progress] | ความคืบหน้าในการโอนย้ายงานทั้งหมด |
| [Default Upload Server]* | [Auto Upload (Proxy)] การเลือกเซิร์ฟเวอร์ปลายทางของการโอนย้ายไฟล์ |
| [Job Status(Remain/Total)] | จำนวนงานที่เหลือและจำนวนงานทั้งหมด |
| [Current File Transfer Progress] | ความคืบหน้าในการโอนย้ายไฟล์ปัจจุบัน |
| [Current Transferring File Name] | ชื่อของไฟล์ที่กำลังโอนย้าย |
| [Server Address] | ที่อยู่ของเซิร์ฟเวอร์ปลายทางของการโอนย้ายไฟล์ |
| [Destination Directory] | ไดเรกทอรีปลายทางของเซิร์ฟเวอร์ปลายทางของการโอนย้ายไฟล์ |
