Connexion par LAN filaire via un routeur ou un concentrateur de commutation (PXW-Z300/PXW-Z200/HXR-NX800/ILME-FX6/MPC-2610)

Vous pouvez connecter une caméra et un appareil de contrôle en connectant ceux-ci via LAN filaire au même routeur ou concentrateur de commutation.

Cette méthode de connexion prend en charge la surveillance multicaméra.

Note

  • La connexion via un concentrateur de commutation n’est pas compatible avec Android.

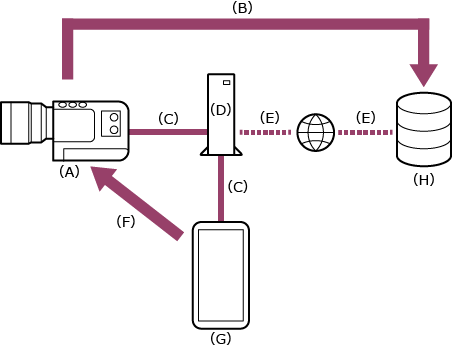

Illustration présentant le rapport de connexion lorsqu’une caméra et un appareil mobile sont connectés via LAN filaire au même routeur.

(A) Caméra

(B) Transfert de fichiers

(C) Connexion au LAN filaire

(D) Routeur ou concentrateur de commutation

(E) Connexion Internet

(F) Contrôle à distance

(G) Appareil de contrôle sur lequel cette application est installée

(H) Serveur

  1.  : connectez une caméra et un appareil de contrôle au même routeur ou concentrateur de commutation.
  2.  : maintenez le bouton MENU (menu) enfoncé pour afficher le menu.
  3.  : configurez les réglages suivants si aucun nom d’utilisateur ni mot de passe n’a été défini sur la caméra.
    1. Définissez le nom d’utilisateur.
      • ILME-FX6 : [Network] – [Access Authentication] – [User Name]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610 : [Network] – [Network Setup] – [User Name]
    2. Génère automatiquement un nouveau mot de passe.
      • ILME-FX6 : [Network] – [Access Authentication] – [Generate Password]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610 : [Network] – [Network Setup] – [Generate Password]

    Astuce

    • Vous pouvez également configurer un mot de passe manuellement à l’aide des éléments de menu suivants.
      • ILME-FX6 : [Network] – [Access Authentication] – [Input Password]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610 : [Network] – [Network Setup] – [Input Password]
    • Le nom d’utilisateur et le mot de passe peuvent être affichés sous forme de texte et de code QR.
      • ILME-FX6 : [Network] – [Access Authentication] – [Show Settings]
      • PXW-Z300/PXW-Z200/HXR-NX800/MPC-2610 : [Network] – [Network Setup] – [Show Authentication]

    Note

    • Veillez à ne pas laisser d’autres personnes voir votre code QR ou votre mot de passe.
  4.  : sélectionnez [Network] – [Wired LAN] – [Setting] – [On].

    Les connexions au LAN filaire sont activées.

  5.  : sélectionnez [Network] – [Wired LAN] – [Camera Remote Control] – [Enable].

    Le contrôle à distance de la caméra est activé.

  6.  : configurez l’adresse IP de la caméra (aucun réglage n’est nécessaire si vous utilisez un routeur avec le DHCP activé).
    1. Sélectionnez [Network] – [Wired LAN] – [Detail Settings] – [DHCP] – [Off].
    2. Réglez l’adresse IP, le masque de sous-réseau et la passerelle.
      (Exemple)
      Adresse IP : 192.168.0.10
      Masque de sous-réseau : 255.255.255.0
      Passerelle : 192.168.0.1
  7.  : configurez l’adresse IP de l’appareil de contrôle (aucun réglage n’est nécessaire si vous utilisez un routeur avec le DHCP activé).
    1. Sélectionnez [Settings] – [Wi-Fi].
    2. Appuyez sur l’icône « i » à droite du nom du réseau connecté (SSID).
    3. Sélectionnez [Configure IP] – [Manual].
    4. Réglez l’adresse IP, le masque de sous-réseau et le routeur.
      (Exemple)
      Adresse IP : 192.168.0.100*
      Masque de sous-réseau : 255.255.255.0
      Routeur : 192.168.0.1
      * Réglez le nombre du champ « 100 » sur un nombre ne créant aucun conflit avec les caméras ou d’autres appareils de contrôle.
    5. Appuyez sur [Save].
  8.  : démarrez l’application et appuyez sur (menu de l’application) – [Connect].

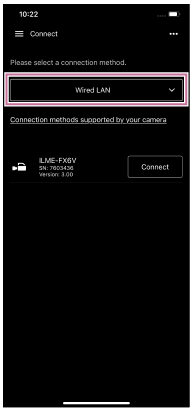

  9.  : sélectionnez [Wired LAN] sur l’écran de connexion.

    Cette étape n’est pas nécessaire pour la surveillance multicaméra.

  10.  : appuyez sur [Connect] pour la caméra à connecter sur l’écran de connexion.
  11.  : authentifiez l’accès pour la connexion afin d’activer la communication chiffrée avec la caméra.

En cas de difficultés à se connecter

Consultez la page de soutien Monitor & Control.
