원격 제어기(옵션)를 사용하여 RS-422를 통해 기기에 연결

이 항목에서는 RS-422 커넥터를 사용하여 원격 제어기를 기기에 연결하는 방법에 대해 설명합니다. RS-422 연결은 1.2 km(최대)의 연결을 지원합니다.

또한 VISCA OUT 커넥터를 사용하여 최대 7대의 카메라를 데이지 체인식으로 연결할 수도 있습니다.

기기의 초기 설정을 구성하려면 PC 또는 태블릿을 LAN 커넥터에 연결해야 합니다.

참고 사항

  • 기기에 전원 공급 장치를 연결하기 전에 다음 절차를 수행합니다.
  1. SETUP 스위치 4를 기기의 커넥터 블록의 ON 위치로 설정합니다.

    VISCA 통신이 활성화되었습니다.

    설정 스위치 그림

  2. 기기의 커넥터 블록에 있는 SETUP 스위치 5를 사용하여 보드 속도를 원격 제어기와 동일한 보드 속도로 설정합니다.
    스위치 5 설정 보드 속도
    ON 38400 bps
    OFF 9600 bps
  3. 시중에서 판매되는 네트워크 케이블을 사용하여 기기의 VISCA IN 커넥터를 원격 제어기의 VISCA 커넥터에 연결합니다.

    다음은 RM-IP500 연결의 예를 보여줍니다.

    예시 연결 그림

    A: 시중에서 판매되는 네트워크 케이블

    참고 사항

    • 네트워크 케이블에 직선 케이블을 사용합니다.
    • RM-IP500이 아닌 고유한 커넥터 배선을 가진 VISCA 기기를 연결하려면 아래에 표시된 핀 레이아웃을 참조하여 연결 케이블을 만듭니다.

    VISCA RS-422 핀 레이아웃(왼쪽: VISCA IN, 오른쪽: VISCA OUT)

    핀 레이아웃 그림

    IN OUT
    핀 번호 기능 핀 번호 기능
    1 TX− 1 RX−
    2 TX+ 2 RX+
    3 RX− 3 TX−
    4 GND 4 GND
    5 GND 5 GND
    6 RX+ 6 TX+
    7 N.C. 7 N.C.
    8 N.C. 8 N.C.

    데이지 체인식으로 여러 대의 카메라를 연결하는 경우 다음을 참조하십시오.

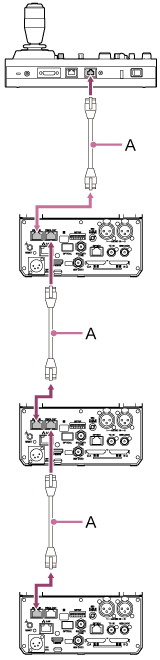

    예시 데이지 체인 연결 그림

    A: 시중에서 판매되는 네트워크 케이블

  4. 장치를 켭니다.
