DC 전원 사용

이 항목에서는 DC 전원을 사용하여 기기에 전원을 공급하는 절차에 대해 설명합니다.

본 기기는 DC 전원 입력을 지원합니다.

지원되는 입력 전압 범위는 11 V~17 V입니다. 입력 전압이 낮아지면 [Voltage Low] 또는 [Insufficient Voltage] 경보가 표시됩니다.

참고 사항

  • [Insufficient Voltage]가 표시되면 기기를 다시 시작하여 정상 작동을 복원해야 합니다. 안정적인 전압과 전류를 공급하는 전원을 준비합니다.

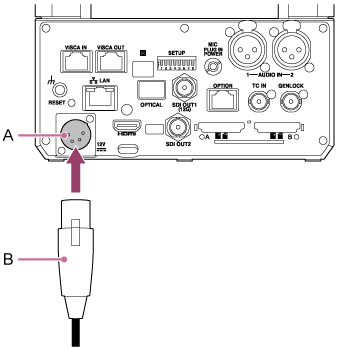

  1. DC 전원 케이블(별매)을 커넥터 블록의 DC IN 커넥터에 연결합니다.

    연결 그림

    A: DC IN 커넥터

    B: DC 전원 케이블(별매)

    핀 레이아웃 그림

    번호 신호
    1 GND
    2 NC
    3 NC
    4 DC IN(11 V~17 V)
  2. 기기 전면의 POWER 램프가 깜박이는 녹색에서 고정된 녹색으로 바뀌고 시작이 완료되었는지 확인하십시오.

    기기가 정상적으로 시작되고 네트워크에 연결되면 NETWORK 램프가 녹색으로 켜집니다.
