Parti e comandi (Terminali di collegamento)

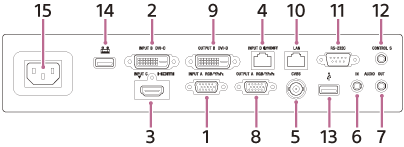

Illustrazione dei terminali di collegamento del proiettore

  1. Ingresso A (INPUT A)
    Video: terminale di ingresso RGB/Y PB PR (RGB/Y PB PR)
  2. Ingresso B (INPUT B)
    Video: terminale di ingresso DVI-D (DVI-D)
  3. Ingresso C (INPUT C)
    Video: terminale di ingresso HDMI (HDMI)
    Audio: terminale di ingresso HDMI (HDMI)
  4. Ingresso D (INPUT D)
    Terminale HDBaseT (HDBT)
  5. Video (VIDEO IN)
    Video: terminale di ingresso video
  6. Audio (AUDIO IN)
    Audio: terminale di ingresso audio
  7. Audio (AUDIO OUT)
    Audio: terminale di uscita audio
  8. Uscita A (OUTPUT A)
    Video: terminale di uscita RGB/Y PB PR (RGB/Y PB PR)
  9. Uscita B (OUTPUT B)
    Video: terminale di uscita DVI-D (DVI-D)
  10. Terminale LAN
  11. Terminale RS-232C (RS-232C)
    Un terminale di controllo compatibile con RS-232C. Collegare al terminale di computer RS-232C con un cavo RS-232C (incrociato).
  12. Terminale di ingresso CONTROL S (alimentazione CC) (CONTROL S)
    Consente il collegamento al terminale di uscita CONTROL S sul telecomando in dotazione con un cavo di collegamento (mini-spinotto stereo (non in dotazione)) quando viene utilizzato come telecomando con fili.
  13. Terminale USB (Tipo A) ( )
    Terminale per l’aggiornamento del software e copia/trasferimento delle impostazioni
  14. Terminale USB (Tipo A)
    Terminale dedicato per l’alimentazione. È disponibile l’alimentazione tramite USB fino a 5 V/2 A.
  15. Presa AC IN ( )
    Consente il collegamento del cavo di alimentazione CA in dotazione.

Nota

  • I terminali di ingresso audio del proiettore sono utilizzati con l’uscita di apparecchiature esterne. Collegare apparecchiature audio esterne all’uscita audio .
  • Gli ingressi audio di Ingresso A, Ingresso B e Video sono condivisi.
  • I terminali di uscita trasferiscono immagini o audio proiettati. Per le immagini, il segnale immesso dall’Ingresso A viene emesso dall’Uscita A e il segnale immesso dall’Ingresso B viene emesso dall’Uscita B. Tuttavia, se il segnale immesso dall’Ingresso B viene proiettato da HDCP, il segnale non viene emesso dall’Uscita B.
    Per l’audio, quando è selezionato l’Ingresso A o l’Ingresso B o Video, viene emesso il segnale audio immesso dal terminale di ingresso audio; quando sono selezionati Ingresso C o Ingresso D, viene emesso il segnale audio immesso dal terminale di ingresso selezionato.
