Data ProjectorVPL-FHZ85/FHZ80Guida

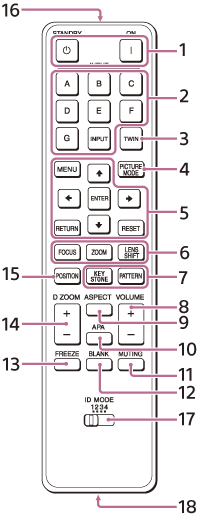

Telecomando

Pannello di controllo

1. Tasto (Acceso)/Tasto (Attesa)
   Accende l’alimentazione e va in modo attesa.
2. Tasto INPUT (Selezione ingresso)/Tasti di selezione diretta dell’ingresso
   Seleziona l’ingresso. Selezionare il video (VIDEO IN) con il tasto INPUT (Selezione ingresso). I tasti E, F e G non sono utilizzati con questo proiettore.
3. Tasto TWIN (Immagine doppia)
   Non disponibile per questa unità.
4. Tasto PICTURE MODE
   Commuta l’impostazione [Modo immagine].
5. Tasto MENU (Menu)
   Tasti ENTER (Invio)/ / / / (Freccia)
   Tasto RETURN (Ritorno)
   Tasto RESET (Reset)
   Eseguono operazioni di menu ecc.
6. Tasto FOCUS (Messa a fuoco)
   Utilizzato quando è collegato l’obiettivo di messa a fuoco elettrica.
   Tasto ZOOM (Zoom)
   Utilizzato quando è collegato l’obiettivo con zoom asservito.
   Tasto LENS SHIFT (spostamento dell’obiettivo)/SHIFT (spostamento)
   Regola i contorni dell’immagine.
7. Tasto PATTERN (motivo)/Tasto KEYSTONE (correzione trapezio)
   Utilizzato per regolare l’immagine proiettata.
8. Tasto VOLUME (volume audio) +/-
   Regola il volume emesso dal terminale di uscita audio.
9. Tasto ASPECT (Formato)
   Cambia il formato dell’immagine proiettata.
10. Tasto APA (Auto Pixel Alignment)
    Regola il segnale di ingresso per adattarlo automaticamente allo schermo in presenza di un segnale di computer immesso dal terminale di ingresso RGB (Ingresso A). Premendo ancora una volta il tasto APA durante la regolazione, quest’ultima viene annullata.
11. Tasto MUTING (Mute)
    Quando viene emesso il suono, disattiva temporaneamente l’audio. Premere di nuovo per rilasciare.
12. Tasto BLANK (Eliminazione immagine)
    Disattiva temporaneamente l’immagine proiettata. Premere di nuovo per rilasciare.
13. Tasto FREEZE (Blocca)
    Blocca temporaneamente l’immagine. Premere di nuovo per rilasciare. Utilizzabile quando viene immesso un segnale di computer.
14. Tasto D ZOOM (Zoom digitale) +/-
    Aumenta o riduce lo zoom su una parte dell’immagine proiettata.
15. Tasto POSITION (Posiz. Immagine)
    Non utilizzato per il proiettore.
16. Trasmettitore all’infrarosso
17. Interruttore ID MODE (Modo ID)
    Consente di impostare un modo ID del telecomando. Se si assegna un numero ID differente ad ogni proiettore (quando si utilizzano più proiettori), è possibile controllare solo il proiettore con lo stesso modo ID del telecomando.
18. Terminale di uscita CONTROL S
    Consente il collegamento al terminale di ingresso CONTROL S sul proiettore con un cavo di collegamento (mini-spinotto stereo (non in dotazione)) durante l’utilizzo del telecomando con fili.
    Non è necessario inserire batterie nel telecomando, dal momento che viene alimentato dal proiettore.
19. Tasto ECO MODE (Modo Eco)
    Consente di impostare il Modo Eco.

Uso del telecomando

• Dirigere il telecomando verso il ricevitore del telecomando sul proiettore.
• Minore è la distanza fra il telecomando e il proiettore, maggiore è l’angolo entro il quale il telecomando è in grado di controllare il proiettore.
• In presenza di ostacoli tra il telecomando e il ricevitore del telecomando sul proiettore, è possibile che il proiettore non sia in grado di ricevere segnali dal telecomando.
