Formula per la distanza di proiezione/Distanza di proiezione
Distanza di proiezione
Obiettivo standard
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione L |
|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 2,36 m - 3,86 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 2,96 m - 4,84 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 3,57 m - 5,82 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 4,47 m - 7,29 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 5,97 m - 9,73 m |
VPLL-3007
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione L |
|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 1,09 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 1,38 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 1,67 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 2,11 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 2,83 m |
VPLL-Z3009
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione L |
|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 1,44 m - 1,69 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 1,82 m - 2,13 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 2,20 m - 2,57 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 2,76 m - 3,23 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 3,70 m - 4,34 m |
VPLL-Z3010
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione L |
|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 1,69 m - 2,37 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 2,13 m - 2,98 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 2,56 m - 3,59 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 3,22 m - 4,50 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 4,31 m - 6,03 m |
VPLL-Z3024
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione L |
|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 4,00 m - 5,48 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 5,03 m - 6,87 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 6,05 m - 8,27 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 7,59 m - 10,36 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 10,15 m - 13,85 m |
VPLL-Z3032
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione L |
|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 5,45 m - 8,32 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 6,84 m - 10,43 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 8,24 m - 12,55 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 10,33 m - 15,72 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 13,82 m - 21,00 m |

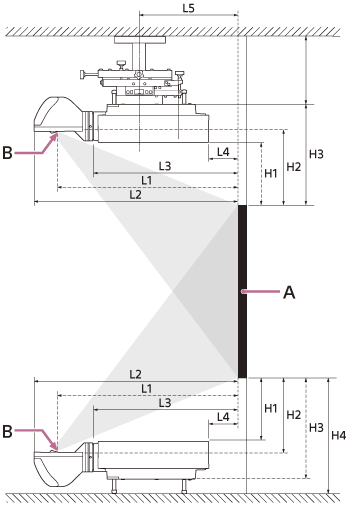

VPLL-3003
A: schermo di proiezione
B: centro del vetro di protezione
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione L1 | Distanza di proiezione L2 | Distanza di proiezione L3 | Distanza di proiezione L4 | Distanza di proiezione L5 |
|---|---|---|---|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 0,55 m | 0,66 m | 0,41 m | -0,11 m | 0,20 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 0,69 m | 0,81 m | 0,55 m | 0,03 m | 0,34 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 0,83 m | 0,95 m | 0,69 m | 0,18 m | 0,48 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 1,04 m | 1,16 m | 0,90 m | 0,39 m | 0,69 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 1,39 m | 1,51 m | 1,25 m | 0,74 m | 1,05 m |
| 300" (7,62 m) | 6,46 m × 4,04 m | 2,10 m | 2,22 m | 1,96 m | 1,44 m | 1,75 m |
| Dimensione in diagonale dell’immagine di proiezione | Dimensione dell’immagine di proiezione Larghezza × Altezza | Distanza di proiezione H1 | Distanza di proiezione H2 | Distanza di proiezione H3 | Distanza di proiezione H4 |
|---|---|---|---|---|---|
| 80" (2,03 m) | 1,72 m × 1,08 m | 0,30 m | 0,36 m | 0,48 m | 0,54 m |
| 100" (2,54 m) | 2,15 m × 1,35 m | 0,40 m | 0,45 m | 0,57 m | 0,63 m |
| 120" (3,05 m) | 2,58 m × 1,62 m | 0,49 m | 0,54 m | 0,66 m | 0,73 m |
| 150" (3,81 m) | 3,23 m × 2,02 m | 0,63 m | 0,69 m | 0,81 m | 0,87 m |
| 200" (5,08 m) | 4,31 m × 2,69 m | 0,87 m | 0,92 m | 1,04 m | 1,10 m |
| 300" (7,62 m) | 6,46 m × 4,04 m | 1,34 m | 1,39 m | 1,51 m | 1,58 m |
Formula per la distanza di proiezione
D: dimensione schermo (pollici)
Es.) Se la dimensione dello schermo è di 80 pollici, immettere 80 per D.
Obiettivo standard
(Unità: m)
| Distanza di proiezione L (lunghezza minima) | Distanza di proiezione L (lunghezza massima) |
|---|---|
| L = 0,030040 × D – 0,0443 | L = 0,048910 × D – 0,0442 |
VPLL-3007
(Unità: m)
| Distanza di proiezione L (lunghezza minima) | Distanza di proiezione L (lunghezza massima) |
|---|---|
| L = 0,014518 × D – 0,0700 | – |
VPLL-Z3009
(Unità: m)
| Distanza di proiezione L (lunghezza minima) | Distanza di proiezione L (lunghezza massima) |
|---|---|
| L = 0,018832 × D – 0,0678 | L = 0,022017 × D – 0,0635 |
VPLL-Z3010
(Unità: m)
| Distanza di proiezione L (lunghezza minima) | Distanza di proiezione L (lunghezza massima) |
|---|---|
| L = 0,021850 × D – 0,0631 | L = 0,030491 × D – 0,0640 |
VPLL-Z3024
(Unità: m)
| Distanza di proiezione L (lunghezza minima) | Distanza di proiezione L (lunghezza massima) |
|---|---|
| L = 0,051187 × D – 0,0973 | L = 0,069717 × D – 0,0930 |
VPLL-Z3032
(Unità: m)
| Distanza di proiezione L (lunghezza minima) | Distanza di proiezione L (lunghezza massima) |
|---|---|
| L = 0,069792 × D – 0,1414 | L = 0,105707 × D – 0,1323 |
VPLL-3003
(Unità: m)
| Distanza di proiezione | Formula |
|---|---|
| L1 | L1 = 0,007053 × D − 0,016810 |
| L2 | L2 = 0,007048 × D + 0,101010 |
| L3 | L3 = 0,007048 × D − 0,154990 |
| L4 | L4 = 0,007048 × D − 0,669990 |
| L5 | L5 = 0,007048 × D − 0,363290 |
| H1 | H1 = 0,004712 × D − 0,072000 |
| H2 | H2 = 0,004712 × D − 0,021670 |
| H3 | H3 = 0,004712 × D + 0,099000 |
| H4 | H4 = 0,004712 × D + 0,161500 |
