Intervallo di spostamento dell’obiettivo

L’intervallo di spostamento dell’obiettivo (VS, HS) è rappresentato da un valore percentuale (%) che rappresenta di quanto può essere spostato l’obiettivo. Quando una linea disegnata dal centro dell’obiettivo (C) attraversa la superficie proiettata (A) perpendicolarmente al punto (D) e se il punto (D) corrisponde al centro dell’immagine proiettata (B), l’intervallo di spostamento dell’obiettivo è considerato come 0% mentre l’altezza totale e la larghezza totale dell’immagine proiettata sono considerate come 100%.

Vista laterale

Illustrazione raffigurante la posizione dell’intervallo di spostamento verticale dell’obiettivo, il proiettore e la superficie di proiezione

A: Immagine proiettata

B: Centro dell’immagine proiettata

C: Centro dell’obiettivo

D: il punto di intersezione della linea perpendicolare alla superficie proiettata dal centro dell’obiettivo e la superficie di proiezione

VS: Intervallo di spostamento dell’obiettivo

Vista dall’alto

Illustrazione raffigurante la posizione dell’intervallo di spostamento orizzontale dell’obiettivo, il proiettore e la superficie di proiezione

A: Immagine proiettata

B: Centro dell’immagine proiettata

C: Centro dell’obiettivo

D: il punto di intersezione della linea perpendicolare alla superficie proiettata dal centro dell’obiettivo e la superficie di proiezione

HS: Intervallo di spostamento dell’obiettivo

Intervallo di spostamento dell’obiettivo

Illustrazione che indica l’intervallo dello spostamento dell’obiettivo

A: Immagine proiettata

C: Centro dell’immagine

Area ombreggiata: intervallo di spostamento dell’obiettivo

VS+: intervallo di spostamento obiettivo verticale (su) [%]

VS–: intervallo di spostamento obiettivo verticale (giù) [%]

HS+: intervallo di spostamento obiettivo orizzontale (destra) [%]

HS–: intervallo di spostamento obiettivo orizzontale (sinistra) [%]

Obiettivo standard

Installazione desktop

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

Installazione a soffitto

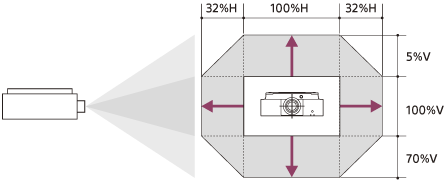

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

VS+ = 70 [%]

VS− = 5 [%]

HS+ = HS− = 32 [%]

VPLL-3007

Installazione desktop

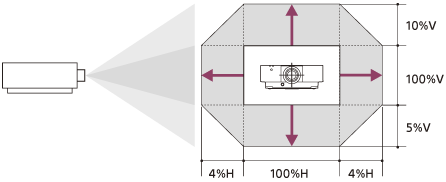

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

Installazione a soffitto

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

VS+ = 10 [%]

VS− = 5 [%]

HS+ = HS− = 4 [%]

VPLL-Z3009

Installazione desktop

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

Installazione a soffitto

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

VS+ = 50 [%]

VS− = 5 [%]

HS+ = HS− = 24 [%]

VPLL-Z3010

Installazione desktop

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

Installazione a soffitto

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

VS+ = 60 [%]

VS− = 5 [%]

HS+ = HS− = 29 [%]

VPLL-Z3024, VPLL-Z3032

Installazione desktop

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

Installazione a soffitto

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

VS+ = 60 [%]

VS− = 5 [%]

HS+ = HS− = 32 [%]

VPLL-3003

Installazione desktop/Installazione a soffitto

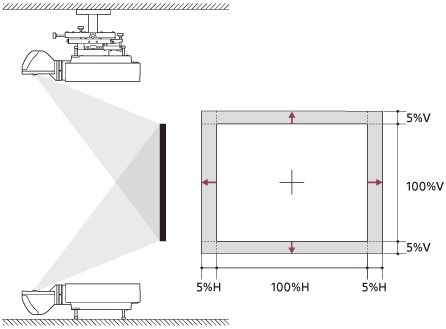

Illustrazione che indica l’intervallo di spostamento orizzontale/verticale dell’obiettivo

VS+ = VS− = 5 [%]

HS+ = HS− = 5 [%]
