Collegamento a un monitor esterno

Collegando il terminale OUTPUT A o OUTPUT B al terminale di ingresso video di un dispositivo di visualizzazione come un monitor ecc, è possibile trasmettere l’ingresso video dal proiettore al dispositivo di visualizzazione.

Collegamento al dispositivo di visualizzazione con un terminale di ingresso RGB

Collegare il terminale OUTPUT A a un terminale di ingresso RGB del dispositivo di visualizzazione.

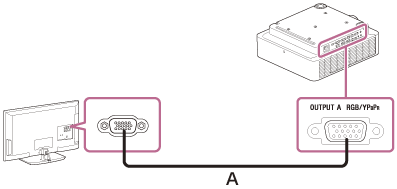

Illustrazione che indica come collegare il proiettore e un dispositivo di visualizzazione con un cavo mini D-sub a 15 pin (B)

A: cavo mini D-sub a 15 pin (non in dotazione)

Nota

  • Questo terminale trasferisce le immagini proiettate. Le immagini sono trasferite quando un segnale di un computer o un segnale video è immesso dal terminale di ingresso RGB/Y PB PR (Ingresso A).

Collegamento al dispositivo di visualizzazione con un terminale di ingresso DVI-D

Collegare il terminale OUTPUT B a un terminale di ingresso DVI-D del dispositivo di visualizzazione.

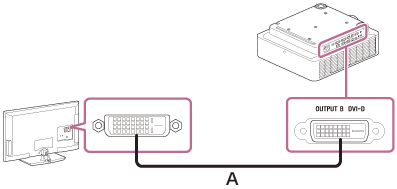

Illustrazione che indica come collegare il proiettore e un dispositivo di visualizzazione con un cavo DVI-D (A)

A: cavo DVI-D (non in dotazione)

Nota

  • Questo terminale trasferisce le immagini proiettate. Le immagini sono trasferite quando un segnale da un computer viene immesso al terminale di ingresso DVI-D (Ingresso B). Tuttavia, se il segnale inserito da Ingresso B è protetto da HDCP, il segnale non viene trasmesso all’Uscita B .
