Proiezione angolare a parete

È possibile correggere la deformazione dell’immagine con l’angolo della parete per adattare la distorsione dell’immagine quando si proietta su una parete, pavimento, angolo, pilastro ecc.

  1. Premere una volta il tasto KEYSTONE sul telecomando.

    Viene visualizzato il menu [Adatt. schermo].

    È inoltre possibile visualizzare il menu da [Adatt. schermo] nel menu [Installazione].

  2. Selezionare [Angolare a parete V] o [Angolare a parete H].

    Selezionare [Angolare a parete V] quando si regola la distorsione orizzontale dell’immagine e selezionare [Angolare a parete H] quando si regola la distorsione verticale dell’immagine.

    Viene visualizzata questa guida.

  3. Selezionare il punto da correggere con i tasti /// (Su/Giù/Sinistra/Destra).

    [Angolare a parete V] possiede 6 punti di regolazione quali in alto a sinistra, al centro a sinistra, in basso a sinistra, in alto a destra, al centro a destra e in basso a destra.

    [Angolare a parete H] possiede 6 punti di regolazione quali in alto a sinistra, in alto al centro, in alto a destra, in basso a sinistra, in basso al centro e in basso a destra.

  4. Premere il tasto ENTER.

    L’angolo selezionato viene visualizzato dal cursore ().

  5. Regolare la distorsione dell’immagine con i tasti /// (Su/Giù/Sinistra/Destra).

    Regolare la posizione del punto di regolazione con i tasti /// (Su/Giù/Sinistra/Destra).

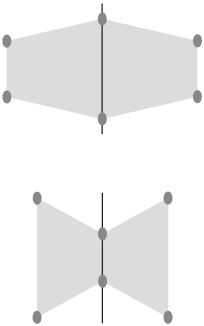

    Quando si corregge la distorsione sui lati sinistro/destro dell’immagine

    Se l’immagine è distorta come la forma riportata nell’immagine, selezionare [Angolare a parete V] e regolare le posizioni dei punti di regolazione con i tasti /// (Su/Giù/Sinistra/Destra).


    Quando si corregge la distorsione sui lati superiore/inferiore dell’immagine

    Se l’immagine è distorta come la forma riportata nell’immagine, selezionare [Angolare a parete H] e regolare le posizioni dei punti di regolazione con i tasti /// (Su/Giù/Sinistra/Destra).

Premere il tasto RESET per tornare alla schermata originale.

Nota

  • L’impostazione potrebbe non venir ripristinata a seconda della combinazione dei valori di regolazione del menu [Adatt. schermo]. In questo caso, ripristinare tutti gli elementi da [Reimpostazione] nel menu [Adatt. schermo].
