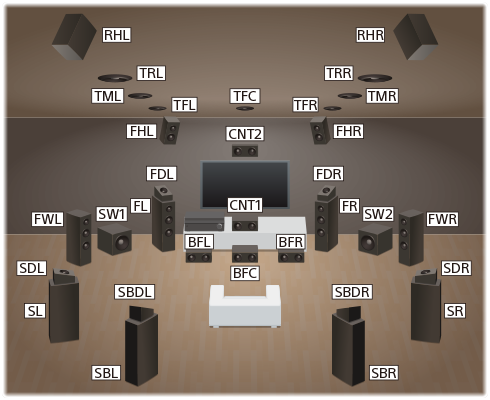

Exemple d’installation d’enceintes
Il est possible de raccorder jusqu’à 13 enceintes (STR-AZ7000ES), 11 enceintes (STR-AZ5000ES) ou 9 enceintes (STR-AZ3000ES) et 2 caissons de graves à l’ampli-tuner. Installez les enceintes et les caissons de graves en fonction du système d’enceintes de votre préférence. Pour plus d’informations, voir « Modèles d’enceintes et bornes à raccorder (pour STR-AZ7000ES) », « Modèles d’enceintes et bornes à raccorder (pour STR-AZ5000ES) » ou « Modèles d’enceintes et bornes à raccorder (pour STR-AZ3000ES) ».
Conseil
- Comme le caisson de graves n’émet pas de signaux fortement directionnels, vous pouvez le placer où vous le souhaitez.
| Abréviations utilisées dans les illustrations | Nom de l’enceinte | Fonctions |
|---|---|---|
| FL | Enceinte avant gauche | Reproduit les sons du canal gauche avant. |
| FR | Enceinte avant droite | Reproduit les sons du canal droit avant. |
| CNT1 (CNT) | Enceinte centrale | Reproduit les sons vocaux du canal central. |
| SL | Enceinte surround gauche | Reproduit les sons du canal gauche surround. |
| SR | Enceinte surround droite | Reproduit les sons du canal droit surround. |
| SBL | Enceinte surround arrière gauche | Reproduit les sons du canal surround arrière gauche. |
| SBR | Enceinte surround arrière droite | Reproduit les sons du canal surround arrière droit. |
| SW1 (SW) | Caisson de graves | Reproduit les sons du canal LFE (effet basse fréquence) et renforce les parties graves des autres canaux. |
| FHL | Enceinte haute avant gauche | Reproduit les effets sonores verticaux du canal gauche avant haut. |
| FHR | Enceinte haute avant droite | Reproduit les effets sonores verticaux du canal droit avant haut. |
| TFL | Enceinte avant gauche supérieure | Reproduit les sons du canal gauche avant supérieur. |
| RHL | Enceinte arrière gauche haute | Reproduit les sons du canal gauche arrière haut. |
| RHR | Enceinte arrière droite haute | Reproduit les sons du canal droit arrière haut. |
| TFC | Enceinte centrale avant supérieure | Pour STR-AZ7000ES uniquement. Reproduit les sons du canal central avant supérieur. |
| TFR | Enceinte avant droite supérieure | Reproduit les sons du canal droit avant supérieur. |
| TML | Enceinte supérieure gauche intermédiaire | Reproduit les sons du canal supérieur gauche intermédiaire. |
| TMR | Enceinte supérieure droite intermédiaire | Reproduit les sons du canal supérieur droit intermédiaire. |
| TRL | Enceinte arrière gauche supérieure | Reproduit les sons du canal arrière gauche supérieur. |
| TRR | Enceinte arrière droite supérieure | Reproduit les sons du canal arrière droit supérieur. |
| SDL | Enceinte surround gauche dotée de la fonctionnalité Dolby Atmos | Reproduit les sons du canal supérieur gauche intermédiaire et réfléchit le son sur le plafond. Permet de lire les sons des films 3D Dolby Atmos sans qu’il soit nécessaire d’installer des enceintes de plafond. |
| SDR | Enceinte surround droite dotée de la fonctionnalité Dolby Atmos | Reproduit les sons du canal supérieur droit intermédiaire et réfléchit le son sur le plafond. Permet de lire les sons des films 3D Dolby Atmos sans qu’il soit nécessaire d’installer des enceintes de plafond. |
| SBDL | Enceinte gauche surround arrière dotée de la fonctionnalité Dolby Atmos | Reproduit les sons du canal supérieur gauche intermédiaire et réfléchit le son sur le plafond. Permet de lire les sons des films 3D Dolby Atmos sans qu’il soit nécessaire d’installer des enceintes de plafond. |
| SBDR | Enceinte droite surround arrière dotée de la fonctionnalité Dolby Atmos | Reproduit les sons du canal supérieur droit intermédiaire et réfléchit le son sur le plafond. Permet de lire les sons des films 3D Dolby Atmos sans qu’il soit nécessaire d’installer des enceintes de plafond. |
| FDL | Enceinte avant gauche dotée de la fonctionnalité Dolby Atmos | Reproduit les sons du canal supérieur gauche intermédiaire et réfléchit ces sons sur le plafond. Permet de lire les sons des films 3D Dolby Atmos sans qu’il soit nécessaire d’installer des enceintes de plafond. |
| FDR | Enceinte avant droite dotée de la fonctionnalité Dolby Atmos | Reproduit les sons du canal supérieur droit intermédiaire et réfléchit ces sons sur le plafond. Permet de lire les sons des films 3D Dolby Atmos sans qu’il soit nécessaire d’installer des enceintes de plafond. |
| Z2L | Enceinte gauche pour la zone 2 | Reproduit les sons vers un autre emplacement (« Zone 2 »). Pour en savoir plus sur la Zone 2, reportez-vous à « Installation d’un système d’enceintes 7.1 canaux avec une connexion de Zone 2 ». |
| Z2R | Enceinte droite pour la zone 2 | Reproduit les sons vers un autre emplacement (« Zone 2 »). Pour en savoir plus sur la Zone 2, reportez-vous à « Installation d’un système d’enceintes 7.1 canaux avec une connexion de Zone 2 ». |
| Z3L | Enceinte gauche pour la zone 3 | Reproduit les sons vers un autre emplacement (« Zone 3 »). Pour en savoir plus sur la Zone 3, reportez-vous à « Raccordement d’un autre amplificateur dans la Zone 3 ». |
| Z3R | Enceinte droite pour la zone 3 | Reproduit les sons vers un autre emplacement (« Zone 3 »). Pour en savoir plus sur la Zone 3, reportez-vous à « Raccordement d’un autre amplificateur dans la Zone 3 ». |
| CNT2 | Enceinte centrale | Pour STR-AZ7000ES et STR-AZ5000ES uniquement. Reproduit les sons vocaux du canal central. |
| SW2 | Caisson de graves | Reproduit les sons du canal LFE (effet basse fréquence) et renforce les parties graves des autres canaux. |
| FWL | Enceinte gauche avant large | Pour STR-AZ7000ES uniquement. Reproduit les sons du canal gauche avant large. |
| FWR | Enceinte droite avant large | Pour STR-AZ7000ES uniquement. Reproduit les sons du canal droit avant large. |
| BFL | Enceinte gauche avant inférieure | Pour STR-AZ7000ES uniquement. Reproduit les sons du canal gauche avant inférieur. |
| BFC | Enceinte centrale avant inférieure | Pour STR-AZ7000ES uniquement. Reproduit les sons du canal central avant inférieur. |
| BFR | Enceinte droite avant inférieure | Pour STR-AZ7000ES uniquement. Reproduit les sons du canal droit avant inférieur. |
