Raccordement d’un autre amplificateur dans la Zone 2

Vous pouvez profiter de l’image et du son d’un appareil raccordé à l’ampli-tuner dans une zone différente de la zone principale. Par exemple, vous pouvez regarder un DVD dans la zone principale et écouter un CD dans la Zone 2.

Raccordement d’un autre amplificateur à l’aide des prises VIDEO OUT ZONE 2 et ZONE 2 AUDIO OUT

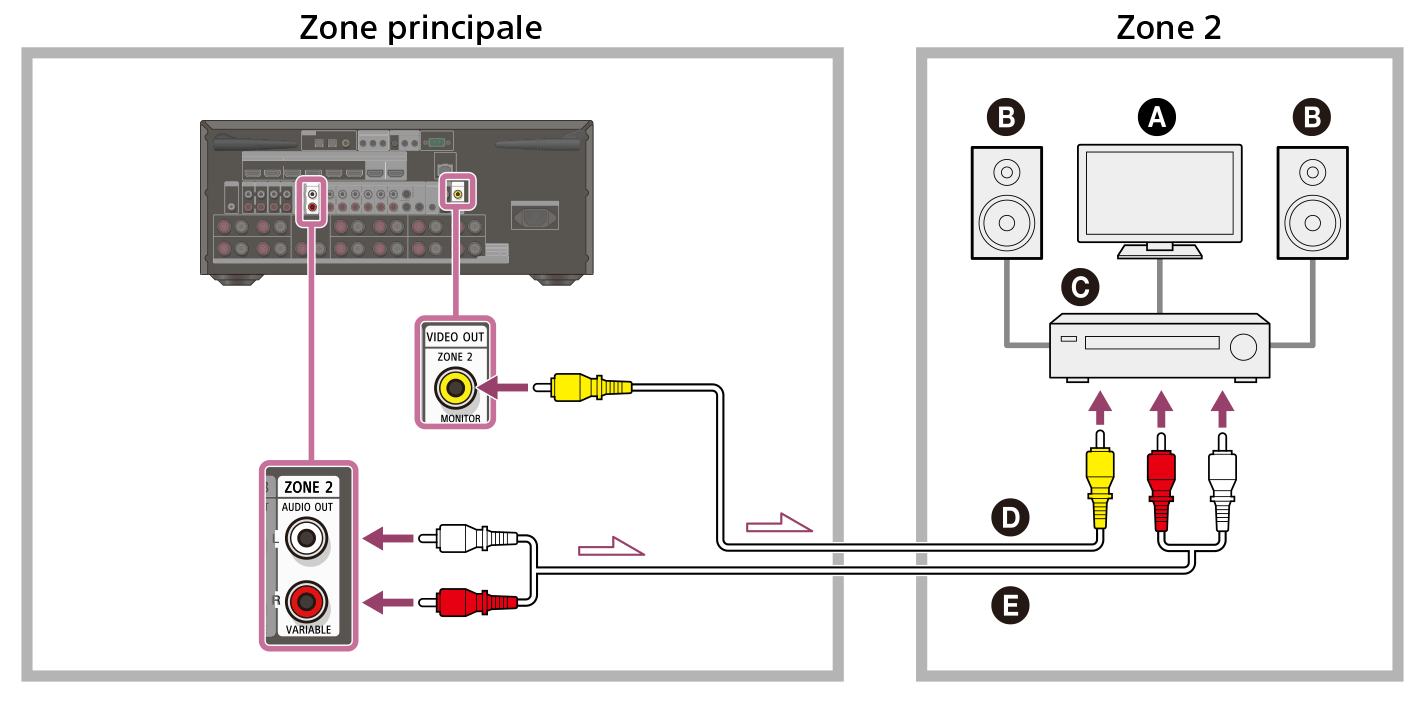

Illustration du raccordement de l’ampli-tuner installé dans la zone principale et de l’amplificateur/ampli-tuner installé dans la Zone 2. Raccordez la prise VIDEO OUT ZONE 2 et les prises ZONE 2 AUDIO OUT à l’arrière de l’ampli-tuner avec les prises d’entrée vidéo/audio de l’amplificateur/ampli-tuner dans la Zone 2 à l’aide d’un câble vidéo (non fourni) et d’un câble audio (non fourni).

Écran du téléviseur

Enceintes

Autre amplificateur/ampli-tuner

Câble vidéo (non fourni)

Câble audio (non fourni)

Remarque

  • La prise VIDEO OUT ZONE 2 peut reproduire le signal vidéo reçu par les prises VIDEO IN.
    Lors de la reproduction de signaux audio optiques/coaxiaux, réglez la sortie audio sur PCM sur l’appareil raccordé. Pour en savoir plus, reportez-vous au mode d’emploi de l’appareil raccordé.

Raccordement d’un autre amplificateur ou téléviseur dans la Zone 2 (avec connexion HDMI)

Les signaux d’entrée audio/vidéo HDMI et les signaux d’entrée audio optiques/coaxiaux sont reproduits sur la Zone 2 à l’aide de la prise HDMI OUT B (ZONE 2) de l’ampli-tuner.

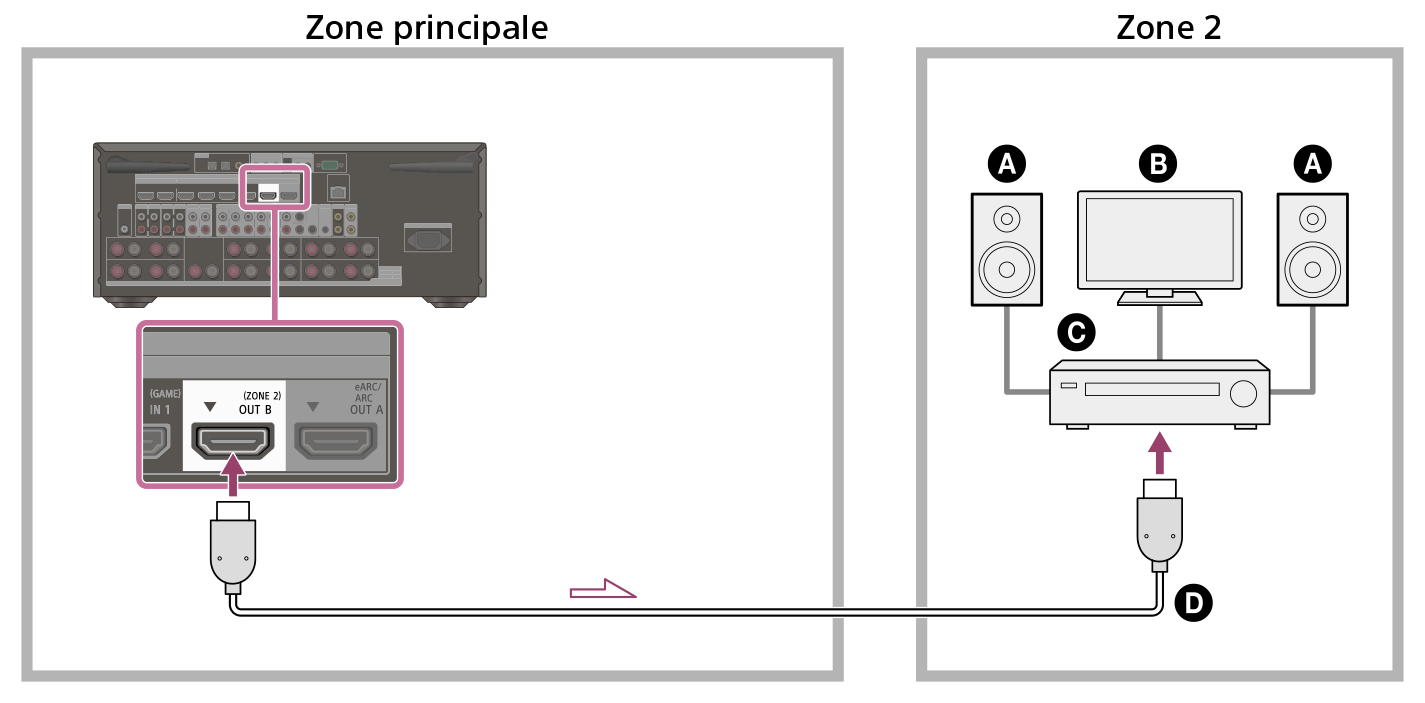

Illustration du raccordement de l’ampli-tuner installé dans la zone principale et de l’amplificateur/ampli-tuner installé dans la Zone 2. Raccordez la prise HDMI OUT B (ZONE 2) à l’arrière de l’ampli-tuner avec la prise HDMI INPUT de l’amplificateur/ampli-tuner dans la Zone 2 à l’aide d’un câble HDMI (non fourni).

Enceintes

Téléviseur

Autre amplificateur/ampli-tuner

Câble HDMI (non fourni)

Remarque

  • Les réglages suivants sont nécessaires pour cette connexion.
    • Réglez [HDMI OUT B Mode] dans le menu [Réglages HDMI] sur [Zone2].
    • Réglez [Sortie audio de Zone2] dans le menu [Réglages HDMI] sur [Zone2 AMP].
  • Lors de la reproduction de signaux audio optiques/coaxiaux, réglez la sortie audio sur PCM sur l’appareil raccordé. Pour en savoir plus, reportez-vous au mode d’emploi de l’appareil raccordé.
