Raccordement d’un système d’enceintes 7.1.2 canaux qui utilise des enceintes avant dotées de la fonctionnalité Dolby Atmos

Raccordez chaque enceinte aux bornes SPEAKERS à l’arrière de l’ampli-tuner.

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner, reportez-vous à « Comment raccorder des câbles d’enceintes ».

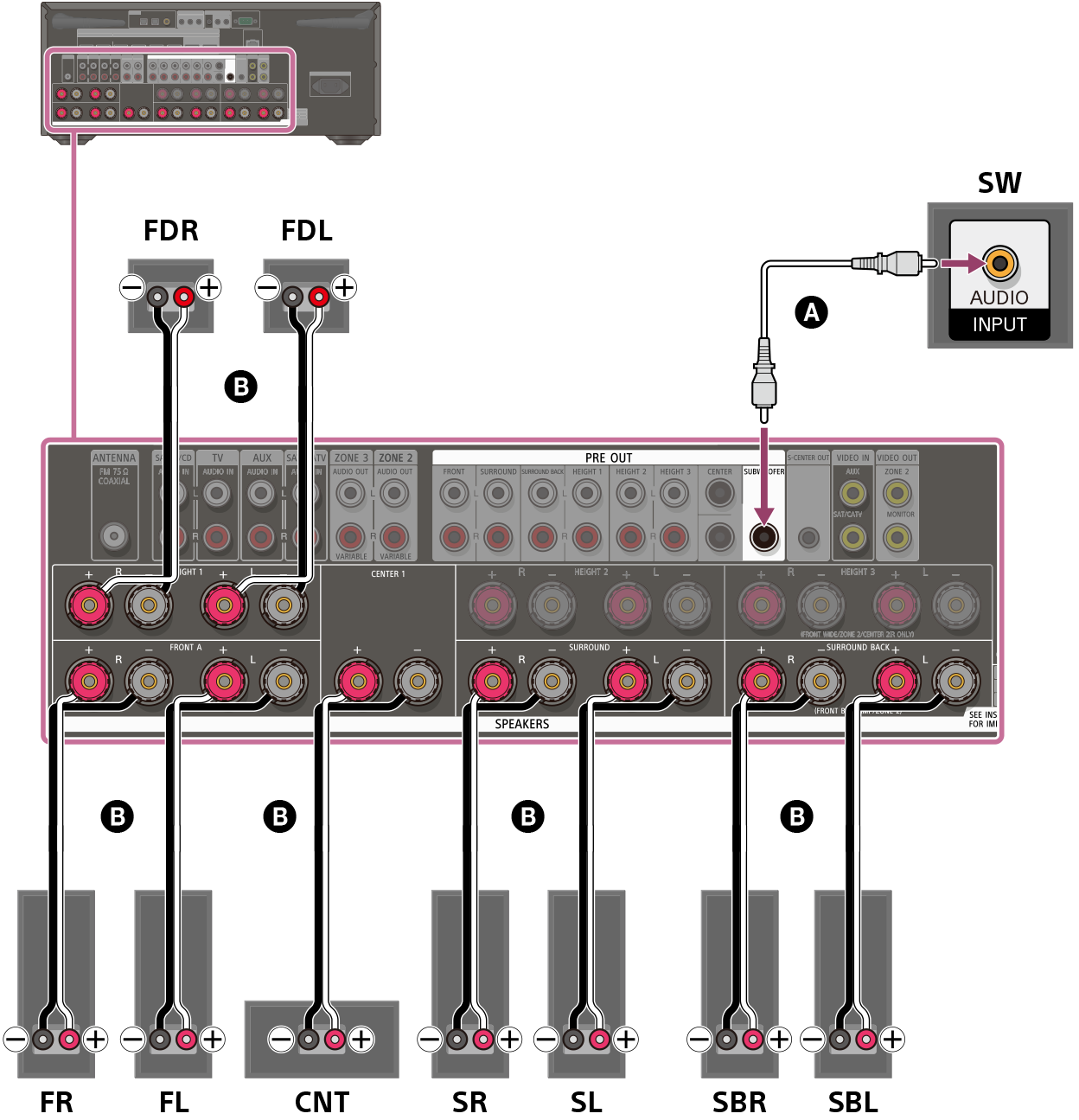

Illustration du raccordement de chaque enceinte aux bornes d’enceinte à l’arrière de l’ampli-tuner. Raccordez les enceintes avant gauche et droite, les enceintes surround gauche et droite, l’enceinte centrale, les enceintes surround arrière gauche et droite et les enceintes avant dotées de la fonctionnalité Dolby Atmos gauche et droite à leurs bornes d’enceinte respectives à l’aide de câbles d’enceinte (non fournis). Raccordez le caisson de graves à la borne SUBWOOFER OUT avec un câble audio mono (non fourni).

 Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Remarque

  • Après avoir installé et raccordé vos enceintes, réglez [Réglages manuels des enceintes] - [Disposition d'enceintes] sur [7.1.2(FD)] dans le menu [Réglages d'enceinte].
  • Raccordez correctement les câbles d’enceinte en faisant correspondre les polarités (+/–) entre les câbles d’enceinte et les bornes SPEAKERS.
