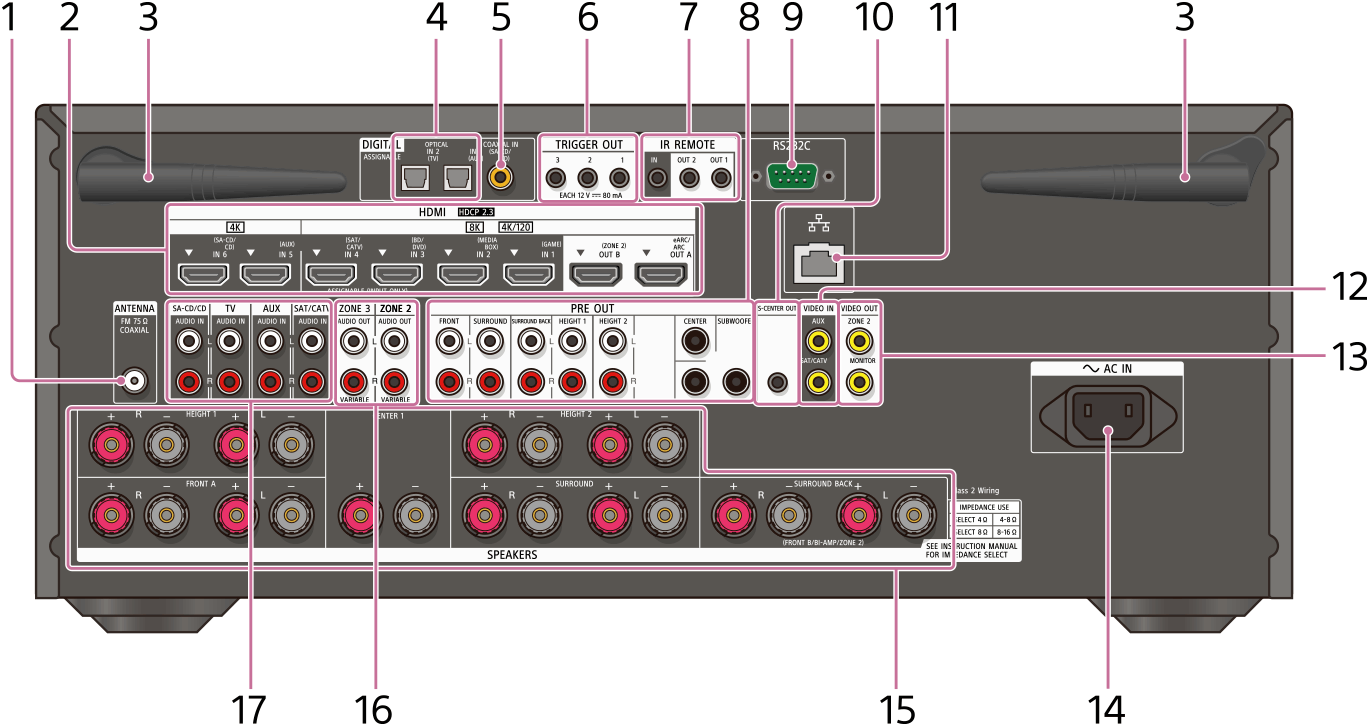

Panneau arrière (STR-AZ5000ES)
-
Borne FM ANTENNA
- Prises HDMI IN/OUT
Raccordez les périphériques HDMI. Pour connaître les signaux vidéo pris en charge, voir « Raccordement d’appareils dotés de prises HDMI »
-
Antenne LAN sans fil
-
Prises DIGITAL OPTICAL IN
-
Prise COAXIAL IN (SA-CD/CD)
- Prises TRIGGER OUT
Raccordez pour interverrouiller la mise sous/hors tension d’un autre équipement compatible 12V TRIGGER ou l’amplificateur/ampli-tuner de la Zone 2 ou de la Zone 3.
-
Prises IR REMOTE IN/OUT
- Vous pouvez commander l’ampli-tuner à distance en raccordant un répéteur IR (non fourni) à la prise IR REMOTE IN.
- Vous pouvez démarrer ou arrêter la lecture d’appareils tels qu’un lecteur CD raccordé sur l’ampli-tuner en raccordant un émulateur de télécommande IR (non fourni) à la prise IR REMOTE OUT.
- Prises PRE OUT
Raccordez-les à un amplificateur de puissance externe et à un caisson de graves.
-
Port RS232C (*1)
- Prise S-CENTER OUT
Lorsque l’ampli-tuner est raccordé à la prise S-CENTER SPEAKER IN de votre téléviseur, vous pouvez reproduire la partie centrale du son de l’ampli-tuner à partir des haut-parleurs du téléviseur. En utilisant cette connexion, le son du téléviseur comme les dialogues peut avoir l’air de sortir de l’écran du téléviseur. (Fonction Synchronisation centrale acoustique)
-
Port LAN
-
Prises VIDEO IN
-
Prises VIDEO OUT
- Borne AC IN
Raccordez-y le cordon d’alimentation secteur fourni.
- Bornes SPEAKERS
Raccordez-y les enceintes.
- En changeant le réglage, les bornes HEIGHT 2 peuvent être utilisées pour la connexion d’enceintes Zone 2 ou Centre 2.
- Avec la connexion d’enceinte Centre 2, en installant deux enceintes au-dessus et au-dessous de l’écran du téléviseur, par exemple, le son du téléviseur comme les dialogues peut avoir l’air de sortir de l’écran du téléviseur. (fonction enceinte centrale double)
-
Prises ZONE 2/ZONE 3 AUDIO OUT (VARIABLE)
-
Prises AUDIO IN
*1 Il s’agit de bornes d’extension de commande pour une installation personnalisée.
