Raccordement d’un système d’enceintes 5.1.4 canaux utilisant des enceintes avant supérieures et arrière supérieures

Pour STR-AZ7000ES/STR-AZ5000ES

Raccordez chaque enceinte aux bornes SPEAKERS à l’arrière de l’ampli-tuner.

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner, reportez-vous à « Comment raccorder des câbles d’enceintes ».

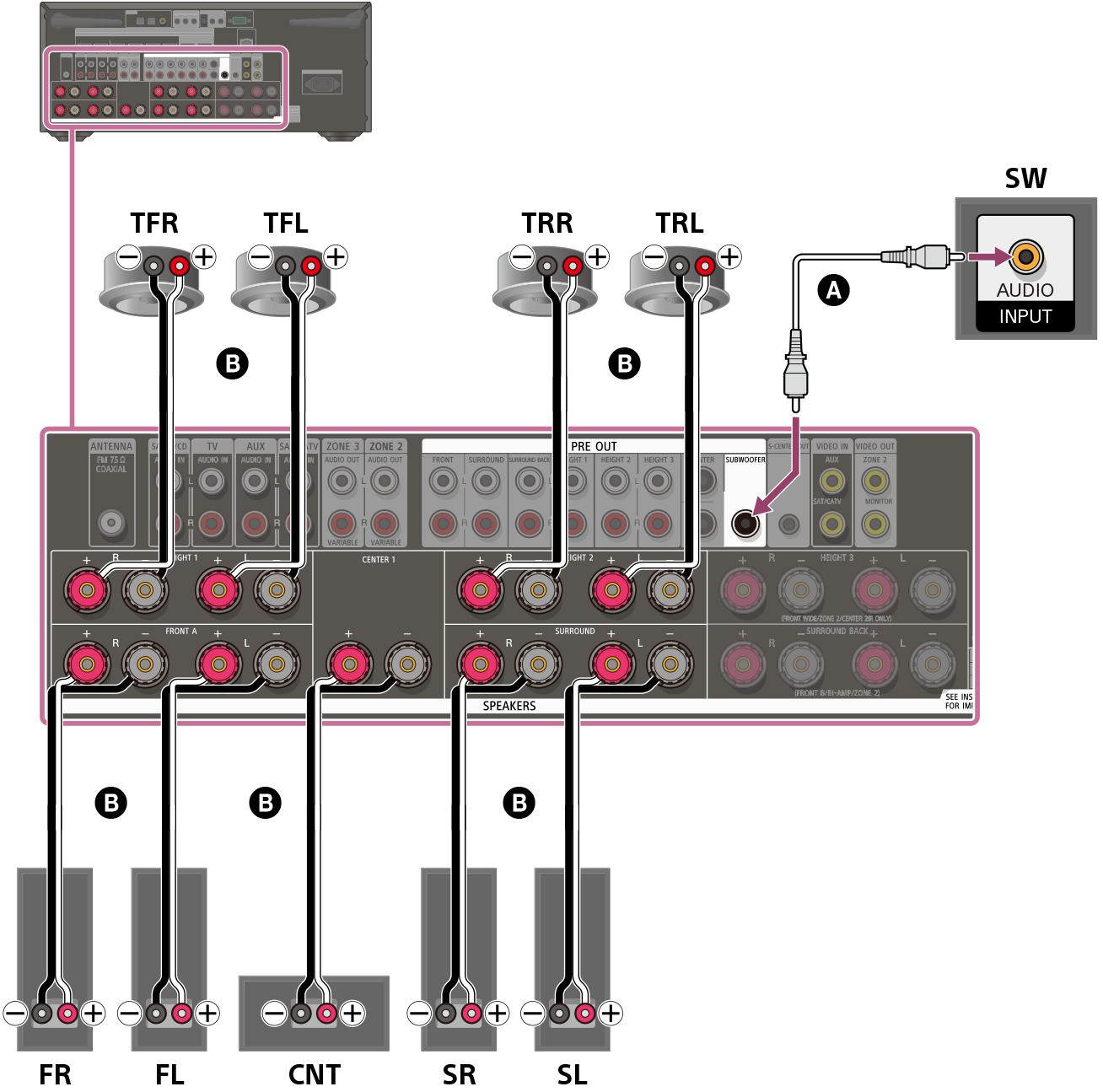

Illustration du raccordement de chaque enceinte aux bornes d’enceinte à l’arrière de l’ampli-tuner. Raccordez les enceintes avant gauche et droite, les enceintes surround gauche et droite, l’enceinte centrale, les enceintes avant supérieures gauche et droite et les enceintes arrière supérieures gauche et droite à leurs bornes d’enceinte respectives à l’aide de câbles d’enceinte (non fournis). Raccordez le caisson de graves à la borne SUBWOOFER OUT avec un câble audio mono (non fourni).

Pour STR-AZ3000ES

Raccordez chaque enceinte aux bornes SPEAKERS à l’arrière de l’ampli-tuner.

Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.

Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner, reportez-vous à « Comment raccorder des câbles d’enceintes ».

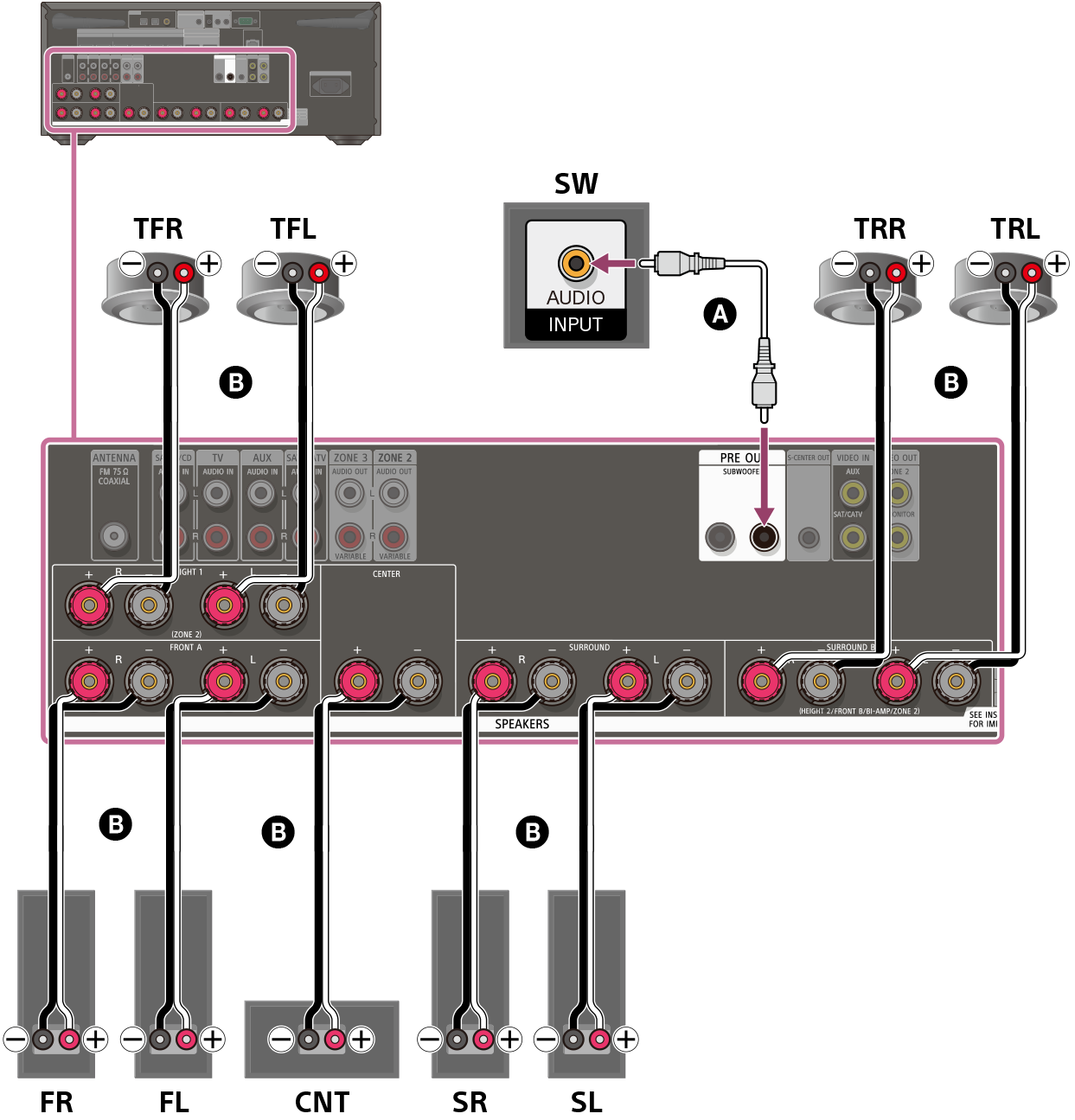

Illustration du raccordement de chaque enceinte aux bornes d’enceinte à l’arrière de l’ampli-tuner. Raccordez les enceintes avant gauche et droite, les enceintes surround gauche et droite, l’enceinte centrale, les enceintes avant supérieures gauche et droite et les enceintes arrière supérieures gauche et droite à leurs bornes d’enceinte respectives à l’aide de câbles d’enceinte (non fournis). Raccordez le caisson de graves à la borne SUBWOOFER OUT avec un câble audio mono (non fourni).

 Câble audio mono (non fourni)

Câble d’enceinte (non fourni)

Remarque

  • Après avoir installé et raccordé vos enceintes, réglez [Réglages manuels des enceintes] - [Disposition d'enceintes] sur [5.1.4(TF+TR)] dans le menu [Réglages d'enceinte].
  • Raccordez correctement les câbles d’enceinte en faisant correspondre les polarités (+/–) entre les câbles d’enceinte et les bornes SPEAKERS.
