Raccordement d’un système d’enceintes 5.1.2 canaux avec une connexion de bi-amplificateur
Vous pouvez améliorer la qualité sonore des enceintes avant en raccordant séparément les amplificateurs intégrés à des enceintes d’aigus et à des enceintes de graves dans une configuration de bi-amplificateur.
Si un modèle d’enceinte dans lequel les enceintes ne sont pas raccordées aux bornes SURROUND BACK est sélectionné, vous pouvez raccorder des enceintes avant à ces bornes pour une connexion de bi-amplificateur. Raccordez chaque enceinte aux bornes SPEAKERS à l’arrière de l’ampli-tuner.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner, reportez-vous à « Comment raccorder des câbles d’enceintes ».
Connexion des enceintes avant avec une connexion de bi-amplificateur

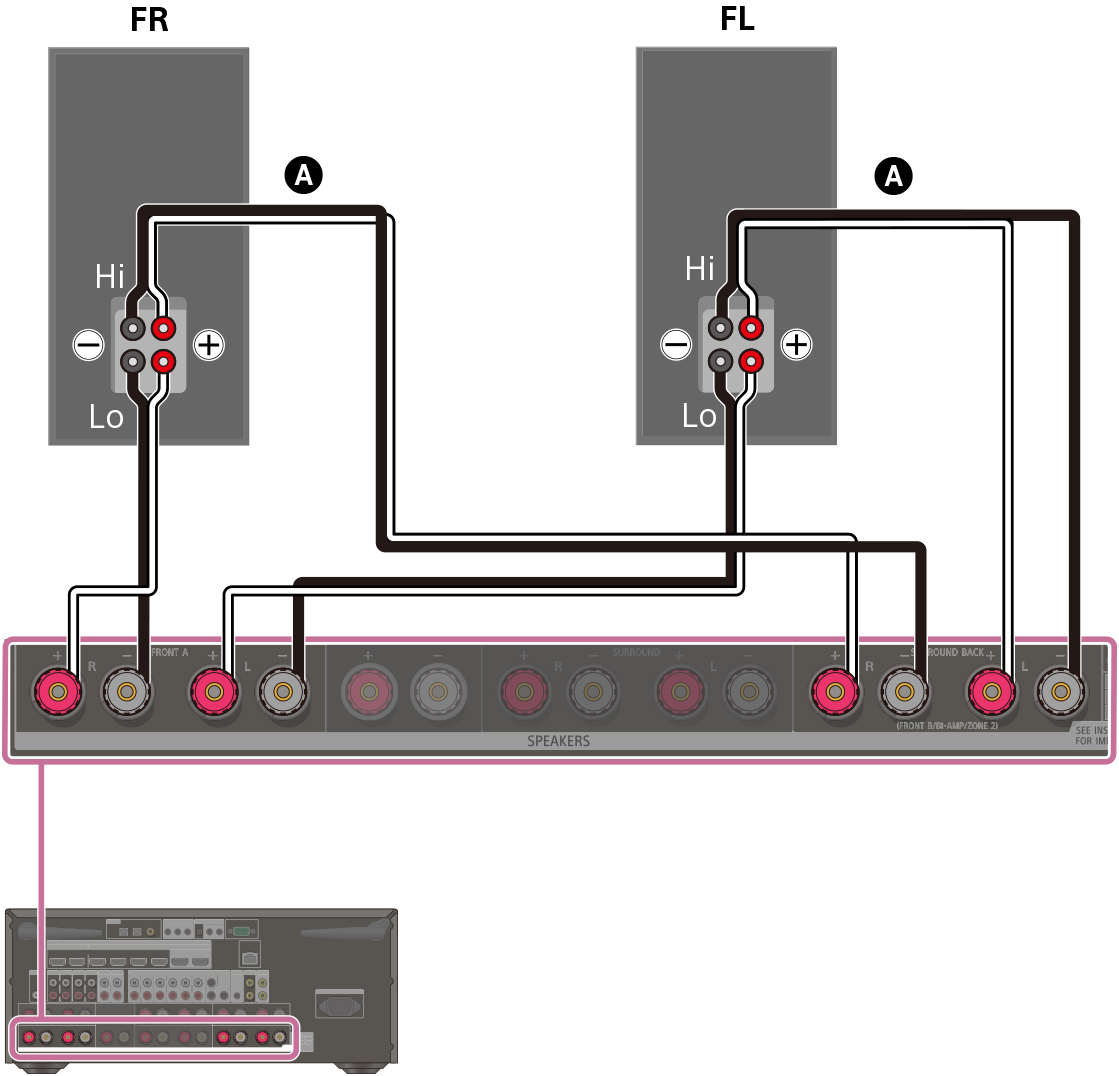

Raccordez les prises du côté Lo (ou Hi) des enceintes avant aux bornes FRONT A, et raccordez les prises du côté Hi (ou Lo) des enceintes avant aux bornes SURROUND BACK (FRONT B/BI-AMP/ZONE 2) (pour STR-AZ7000ES/STR-AZ5000ES) ou aux bornes SURROUND BACK (HEIGHT 2/FRONT B/BI-AMP/ZONE 2) (pour STR-AZ3000ES).
Assurez-vous que les raccords métalliques Hi/Lo fixés sur les enceintes ont été retirés de celles-ci pour éviter tout dysfonctionnement de l’ampli-tuner.
Câble d’enceinte (non fourni)
Connexion d’autres enceintes que les enceintes avant

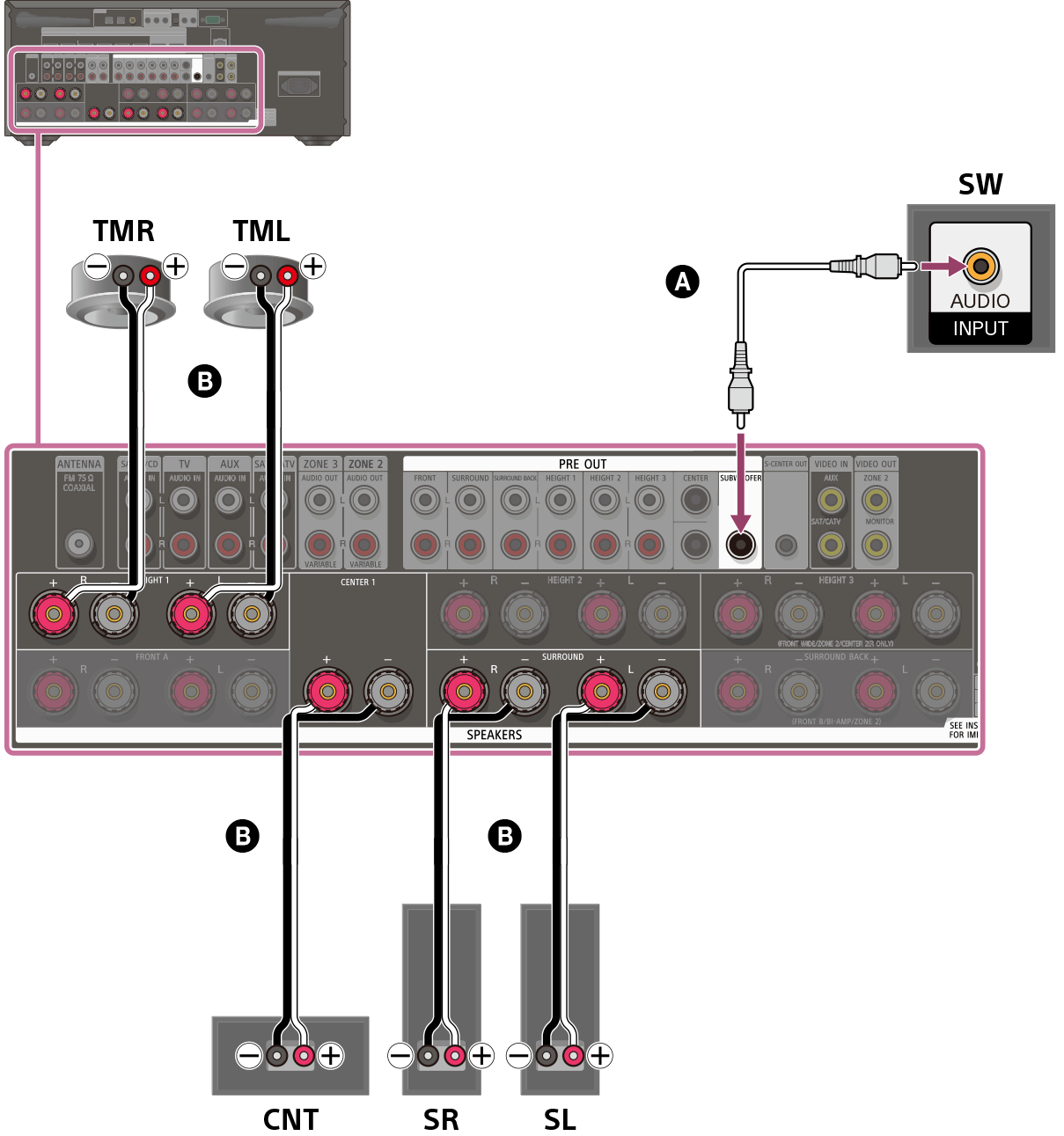

Raccordez les enceintes surround gauche et droite aux bornes SURROUND, l’enceinte centrale à la borne CENTER 1 (STR-AZ7000ES/STR-AZ5000ES) ou à la borne CENTER (STR-AZ3000ES), les enceintes supérieures intermédiaires gauche et droite aux bornes HEIGHT 1 (STR-AZ7000ES/STR-AZ5000ES) ou aux bornes HEIGHT 1 (ZONE 2) (STR-AZ3000ES) et le caisson de graves à la borne SUBWOOFER.
Câble audio mono (non fourni)
Câble d’enceinte (non fourni)
Après avoir effectué la connexion de bi-amplificateur, réglez [Assign. enceinte d'ambio arr.] sur [BI-AMP] dans le menu [Réglages d'enceinte].
Remarque
- Après avoir installé et raccordé vos enceintes, réglez [Réglages manuels des enceintes] - [Disposition d'enceintes] sur [5.1.2(TM)] dans le menu [Réglages d'enceinte].
- Vous ne pouvez régler [Assign. enceinte d'ambio arr.] que si un modèle d’enceintes dans lequel les enceintes ne sont pas raccordées aux bornes SURROUND BACK (FRONT B/BI-AMP/ZONE 2) (pour STR-AZ7000ES/STR-AZ5000ES) ou aux bornes SURROUND BACK (HEIGHT 2/FRONT B/BI-AMP/ZONE 2) (pour STR-AZ3000ES) est sélectionné.
- Raccordez correctement les câbles d’enceinte en faisant correspondre les polarités (+/–) entre les câbles d’enceinte et les bornes SPEAKERS.
