Raccordement d’un téléviseur à l’aide d’autres prises que les prises HDMI
Raccordez un téléviseur à la prise VIDEO OUT MONITOR.
Outre le raccordement avec le câble vidéo (
), il est nécessaire de procéder au raccordement avec un câble audio optique numérique (
) ou un câble audio (
).
Veillez à débrancher le cordon d’alimentation secteur avant de brancher les câbles.

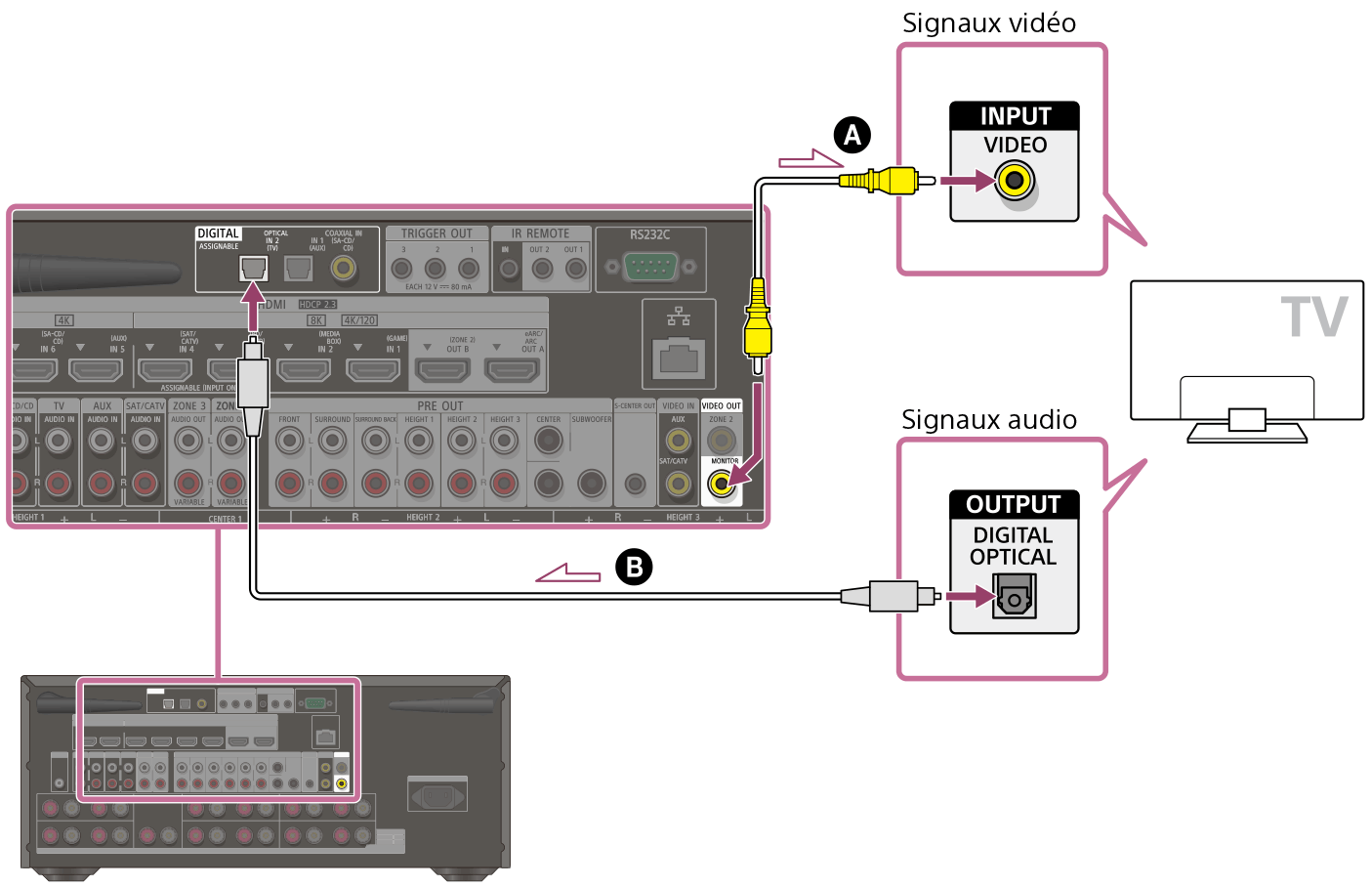

Raccordement avec un câble vidéo et un câble optique numérique (recommandé)

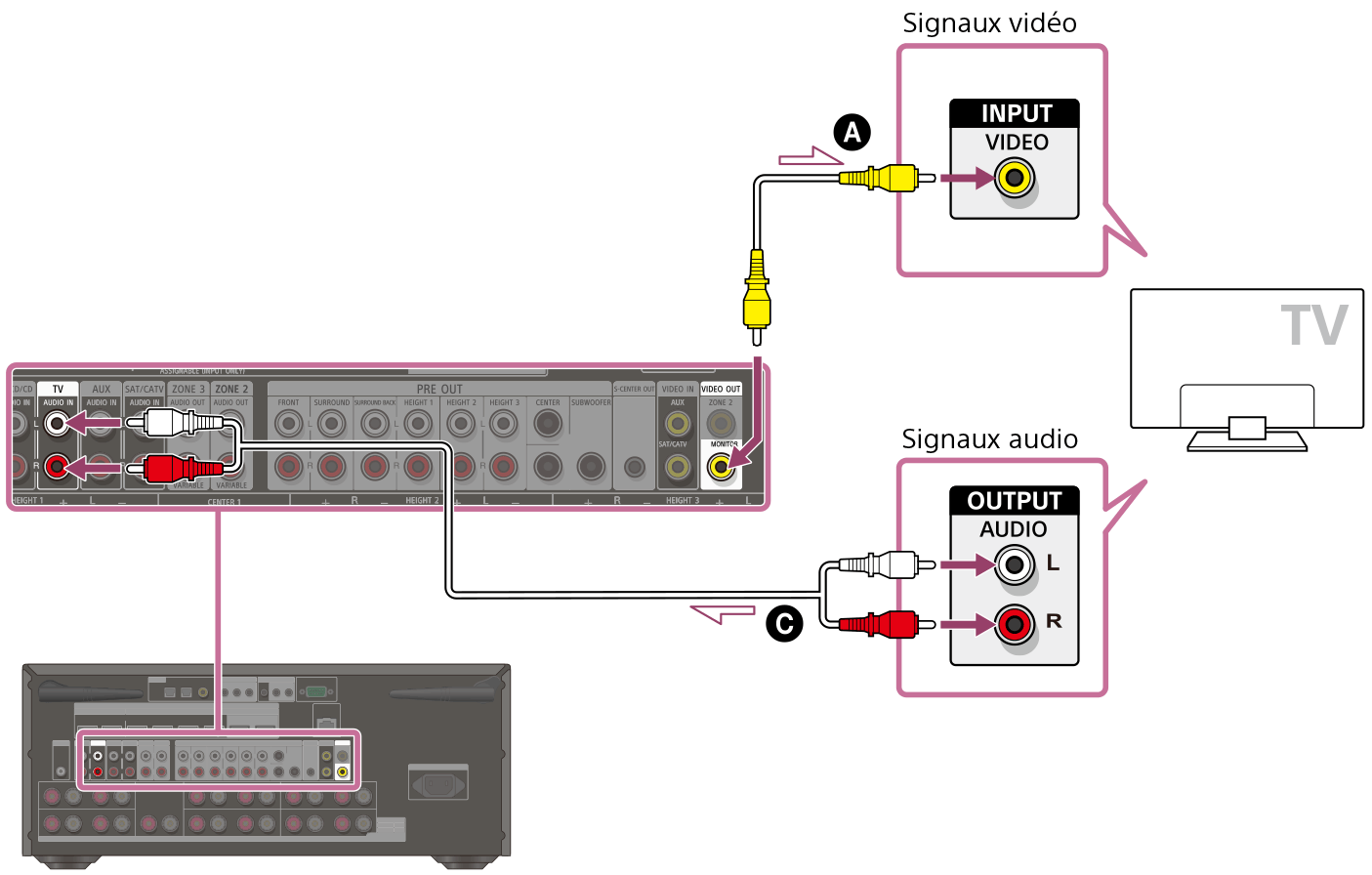

Raccordement avec un câble vidéo et un câble audio (recommandé)
Câble vidéo (non fourni)
Câble optique numérique (non fourni)
Câble audio (non fourni)
Remarque
- Lorsque le raccordement ci-dessus est effectué, seule la vidéo de l’appareil raccordé aux prises VIDEO IN s’affiche sur l’écran du téléviseur.
- Lorsque le raccordement ci-dessus est effectué, le menu ne peut pas être affiché. Procédez au raccordement avec un câble HDMI pour commander l’ampli-tuner via le menu.
- Selon l’état de la connexion entre le téléviseur et l’antenne, il est possible que l’image du téléviseur soit déformée. Le cas échéant, éloignez l’antenne de l’ampli-tuner.
Conseil
- Lors du raccordement d’un téléviseur à l’ampli-tuner via les prises TV AUDIO IN de l’ampli-tuner, réglez la prise de sortie du son du téléviseur sur « Fixe » si elle peut être commutée entre « Fixe » et « Variable ».
