Panneau arrière (STR-AZ3000ES)

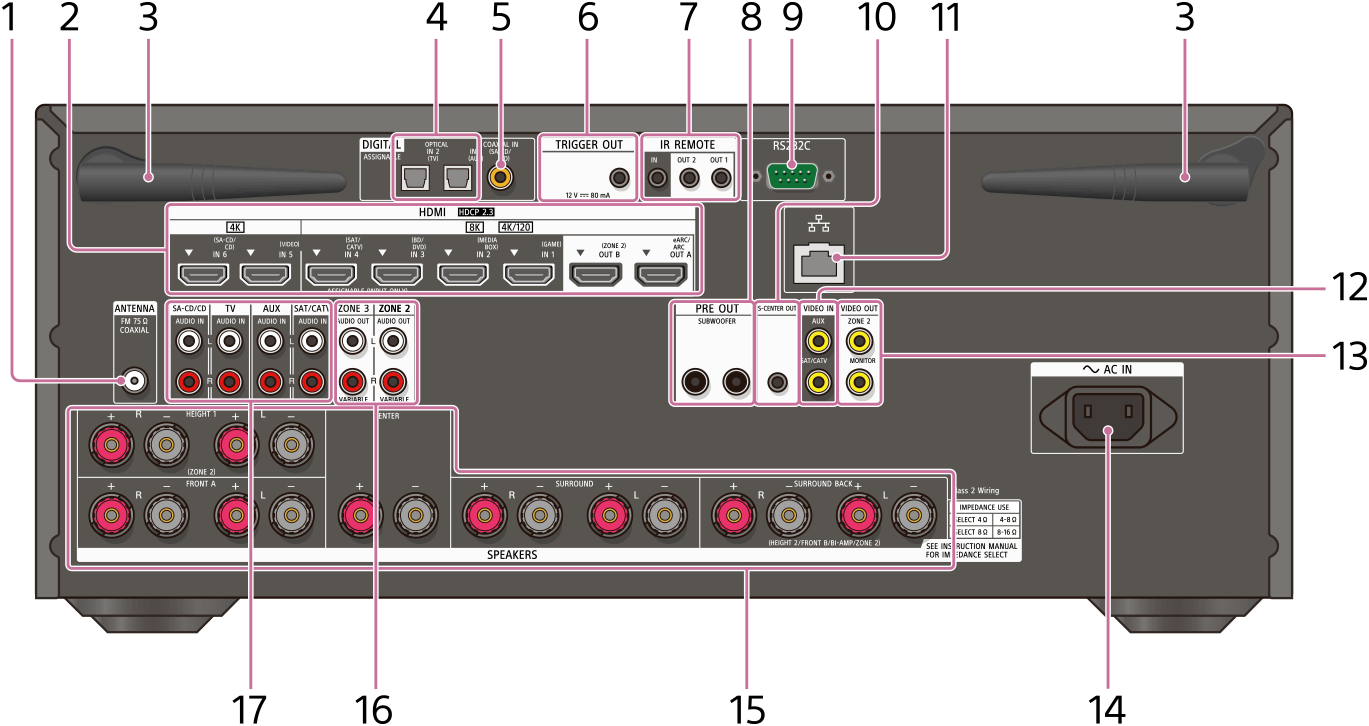

Illustration montrant l’emplacement de chaque pièce sur le panneau arrière de l’ampli-tuner

  1. Borne FM ANTENNA

  2. Prises HDMI IN/OUT

    Raccordez les périphériques HDMI. Pour connaître les signaux vidéo pris en charge, voir « Raccordement d’appareils dotés de prises HDMI »

  3. Antenne LAN sans fil

  4. Prises DIGITAL OPTICAL IN

  5. Prise COAXIAL IN (SA-CD/CD)

  6. Prise TRIGGER OUT

    Raccordez pour interverrouiller la mise sous/hors tension d’un autre équipement compatible 12V TRIGGER ou l’amplificateur/ampli-tuner de la Zone 2 ou de la Zone 3.

  7. Prises IR REMOTE IN/OUT

    • Vous pouvez commander l’ampli-tuner à distance en raccordant un répéteur IR (non fourni) à la prise IR REMOTE IN.
    • Vous pouvez démarrer ou arrêter la lecture d’appareils tels qu’un lecteur CD raccordé sur l’ampli-tuner en raccordant un émulateur de télécommande IR (non fourni) à la prise IR REMOTE OUT.

  8. Prises PRE OUT

    Raccordez-les à un caisson de graves.

  9. Port RS232C (*1)

  10. Prise S-CENTER OUT

    Lorsque l’ampli-tuner est raccordé à la prise S-CENTER SPEAKER IN de votre téléviseur, vous pouvez reproduire la partie centrale du son de l’ampli-tuner à partir des haut-parleurs du téléviseur. En utilisant cette connexion, le son du téléviseur comme les dialogues peut avoir l’air de sortir de l’écran du téléviseur. (Fonction Synchronisation centrale acoustique)

  11. Port LAN

  12. Prises VIDEO IN

  13. Prises VIDEO OUT

  14. Borne AC IN

    Raccordez-y le cordon d’alimentation secteur fourni.

  15. Bornes SPEAKERS

    Raccordez-y les enceintes.

  16. Prises ZONE 2/ZONE 3 AUDIO OUT (VARIABLE)

  17. Prises AUDIO IN

*1 Il s’agit de bornes d’extension de commande pour une installation personnalisée.
