Auswählen von Audioeingangsgeräten am XLR-Griff (nur ILME-FX5)

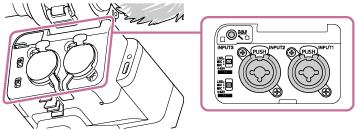

  1. Verbinden Sie die anzuschließenden Geräte mit dem Anschluss INPUT1/Anschluss INPUT2/Anschluss INPUT3 des XLR-Griffs.

    Falls Sie nur einen der Anschlüsse INPUT1 und INPUT2 verwenden, schließen Sie das Gerät an den Anschluss INPUT1 an.

    Wenn Sie ein Gerät an den Anschluss INPUT3 anschließen, fahren Sie mit Schritt 3 fort.

  2. Wählen Sie die Audio-Eingangsquelle.

    Falls Sie Geräte an den Anschluss INPUT1/Anschluss INPUT2 anschließen, stellen Sie die Schalter INPUT1 (LINE/MIC/MIC+48V)/INPUT2 (LINE/MIC/MIC+48V) so ein, dass sie mit den angeschlossenen Geräten übereinstimmen.

    • LINE (Referenzeingangspegel: +4 dBu (0 dBu = 0,775 Vrms)): Externes Audiogerät (z. B. Mischpult)
    • MIC: dynamisches Mikrofon, batteriebetriebenes Mikrofon
    • MIC+48V: +48 V Mikrofon mit Phantomspeisung
    • Achten Sie darauf, den Schalter INPUT1 (LINE/MIC/MIC+48V) auf eine andere Position als MIC+48V einzustellen, bevor Sie ein Mikrofon anschließen/trennen. Das Anschließen oder Trennen eines Kabels, während der Schalter auf „MIC+48V“ eingestellt ist, kann zu lauten Störgeräuschen oder einer Fehlfunktion des Mikrofons führen.
    • Wenn Sie „MIC+48V“ auswählen und ein Mikrofon anschließen, das nicht mit einer +48 V-Quelle kompatibel ist, kann es zu Schäden am angeschlossenen Gerät kommen. Überprüfen Sie die Einstellung, bevor Sie das Gerät anschließen.
    • Wenn Rauschen von unbelegten Anschlüssen ein Problem darstellt, stellen Sie die zugehörigen Schalter INPUT1/INPUT2 (LINE/MIC/MIC+48V) auf „LINE“.
  3. Wählen Sie den aus dem XLR-Griff auszugebenden Kanal mit dem Schalter INPUT SELECT (CH1/CH2) / INPUT SELECT (CH3/CH4) aus.

    Wählen Sie mit INPUT1, INPUT2 oder INPUT3 das Audioeingangssignal aus, das jedem Kanal zugewiesen werden soll, der aus dem XLR-Griff ausgegeben wird.

  4. Stellen Sie den Referenzeingangspegel von Mikrofonen mit den Schaltern ATT (INPUT1 / INPUT2 / INPUT3) für die Eingänge ein, an die die Geräte angeschlossen sind.

    • 0dB: Wenn Sie den Ton bei der Aufnahme verstärken möchten, wie z. B. bei der Verwendung eines Mikrofons mit geringer Empfindlichkeit.

      • INPUT1/INPUT2: Referenzeingangspegel −60 dBu
      • INPUT3: Referenzeingangspegel −76 dBu

    • 10dB: Empfohlener Audioaufzeichnungspegel für menschliche Stimmen.

      • INPUT1/INPUT2: Referenzeingangspegel −50 dBu
      • INPUT3: Referenzeingangspegel −66 dBu

    • 20dB: Wenn Sie den Ton bei der Aufnahme reduzieren möchten, wie z. B. bei der Verwendung eines Mikrofons mit hoher Empfindlichkeit.

      • INPUT1/INPUT2: Referenzeingangspegel −40 dBu
      • INPUT3: Referenzeingangspegel −56 dBu

    Hinweis

    • Die Schalter ATT (INPUT1 und INPUT2) werden nur aktiviert, wenn der entsprechende Schalter INPUT1 (LINE/MIC/MIC+48V) oder INPUT2 (LINE/MIC/MIC+48V) auf die Position „MIC“ oder „MIC+48V“ gesetzt wird.
      Bei Einstellung auf die Position „LINE“ ist der Referenzeingangspegel +4 dBu (fest) und er ändert sich auch dann nicht, wenn die Position des Schalters ATT geändert wird.

    Tipp

    • Bei einem lauten Audioeingangssignal, das zu einem analogen Clipping führen würde, leuchtet die OL-Lampe (Überlastung) () des XLR-Griffs auf. Passen Sie in diesem Fall den Eingangspegel mit dem ATT-Schalter am angeschlossenen Gerät oder dem XLR-Griff so an, dass der Audiopegel in dem Bereich bleibt, in dem die Lampe nicht aufleuchtet.
  5. Passen Sie den Audioaufnahmepegel an.

    Zu Einzelheiten zum Anpassen siehe „Anpassen des Audioaufzeichnungspegels mit dem XLR-Griff (nur ILME-FX5)“.
