Konfigurieren der Grundfunktionen

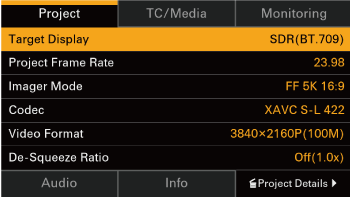

Legen Sie vor Aufzeichnungsbeginn im Menü über [Projekt] die Grundfunktionen des Geräts passend für den jeweiligen Einsatz fest.
Bildsensormodus und Aufzeichnungsformate
Die zur Auswahl stehenden Aufnahmeformate (Codec, Bildgröße, Bildrate) und Aufnahmebildraten variieren je nach der Kombination aus [Project-Bildfrequenz] und [Imager-Modus].
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [Project-Bildfrequenz] | [Imager-Modus] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fest | Fest | Fest | – |
| FFc 4.5K 16:9 | Fest | Fest | Fest | – | |
| 59.94/50 | FF 5K 16:9 | Bis zu 120fps Bis zu 60fps1) |
Bis zu 120fps Bis zu 60fps1) |
Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps |
| FFc 4.5K 16:9 | Bis zu 120fps | Bis zu 120fps | Bis zu 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Bis zu 240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps |
| FFc 4.5K 16:9 | – | – | Bis zu 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Bis zu 240fps | |
| 23.98 | FF 5K 16:9 | Bis zu 120fps Bis zu 60fps1) |
Bis zu 120fps Bis zu 60fps1) |
Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps |
| FFc 4.5K 16:9 | Bis zu 120fps | Bis zu 120fps | Bis zu 120fps | – | |
| S35 3.2K 16:9 | – | – | – | Bis zu 240fps | |
1)Wenn „Dual Gain“ aktiviert ist
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [Project-Bildfrequenz] | [Imager-Modus] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | Fest | Fest | – | – | – |
| FFc 4.5K 16:9 | Fest | – | – | – | – | |
| S35 3.2K 16:9 | – | Fest | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | Bis zu 120fps Bis zu 60fps1) |
– | – |
| FF 5K 16:9 | Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps | – | Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps | |
| FFc 4.5K 17:9 | – | – | Bis zu 120fps | – | – | |
| FFc 4.5K 16:9 | Bis zu 120fps | – | – | Bis zu 120fps | – | |
| S35 3.2K 16:9 | – | Bis zu 240fps | – | – | Bis zu 240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | Bis zu 120fps Bis zu 60fps1) |
– | – |
| FF 5K 16:9 | Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps | – | Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps | |
| FFc 4.5K 17:9 | – | – | Bis zu 120fps | – | – | |
| FFc 4.5K 16:9 | Bis zu 120fps | – | – | Bis zu 120fps | – | |
| S35 3.2K 16:9 | – | Bis zu 240fps | – | – | Bis zu 240fps | |
| 23.98 | FF 5K 17:9 | – | – | Bis zu 120fps Bis zu 60fps1) |
– | – |
| FF 5K 16:9 | Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps | – | Bis zu 120fps Bis zu 60fps1) |
Bis zu 240fps | |
| FFc 4.5K 17:9 | – | – | Bis zu 120fps | – | – | |
| FFc 4.5K 16:9 | Bis zu 120fps | – | – | Bis zu 120fps | – | |
| S35 3.2K 16:9 | – | Bis zu 240fps | – | – | Bis zu 240fps | |
| 24 | FF 5K 17:9 | – | – | Bis zu 120fps Bis zu 60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | Bis zu 120fps | – | – | |
1)Wenn „Dual Gain“ aktiviert ist
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [Project-Bildfrequenz] | [Imager-Modus] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | Fest | Fest | Fest | – |
| FF 5K 17:9 | Fest | Fest | Fest | – | |
| FF 5K 16:9 | Fest | Fest | Fest | – | |
| FFc 4.5K 17:9 | – | – | – | Fest | |
| FFc 4.5K 16:9 | – | – | – | Fest | |
| FFc 3.8K 16:9 | Fest | Fest | Fest | – | |
| 29.97/25 | FF 5K 3:2 | Fest | Fest | Fest | – |
| FF 5K 17:9 | Fest | Fest | Fest | – | |
| FF 5K 16:9 | Fest | Fest | Fest | – | |
| FFc 4.5K 17:9 | – | – | – | Fest | |
| FFc 4.5K 16:9 | – | – | – | Fest | |
| FFc 3.8K 16:9 | Fest | Fest | Fest | – | |
| 23.98 | FF 5K 3:2 | Fest | Fest | Fest | – |
| FF 5K 17:9 | Fest | Fest | Fest | – | |
| FF 5K 16:9 | Fest | Fest | Fest | – | |
| FFc 4.5K 17:9 | – | – | – | Fest | |
| FFc 4.5K 16:9 | – | – | – | Fest | |
| FFc 3.8K 16:9 | Fest | Fest | Fest | – | |
| 24 | FF 5K 3:2 | Fest | Fest | Fest | – |
| FF 5K 17:9 | Fest | Fest | Fest | – | |
| FF 5K 16:9 | Fest | Fest | Fest | – | |
| FFc 4.5K 17:9 | – | – | – | Fest | |
| FFc 3.8K 16:9 | Fest | Fest | Fest | – | |

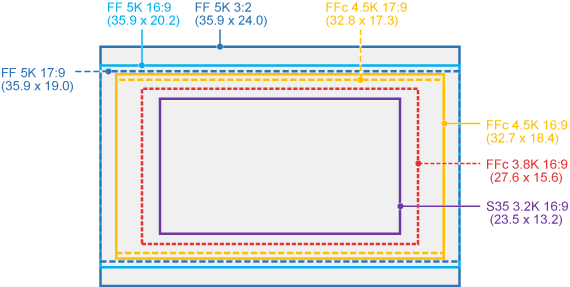

Effektive Bildgröße
Das Gerät unterstützt Aufnahmen in den folgenden effektiven Bildgrößen (Einheiten: mm).
| [Imager-Modus] | Effektive Bildelemente |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
