Blockschaltbilder
Die Blockschaltbilder beziehen sich auf den Ton und das Menü [Ton].

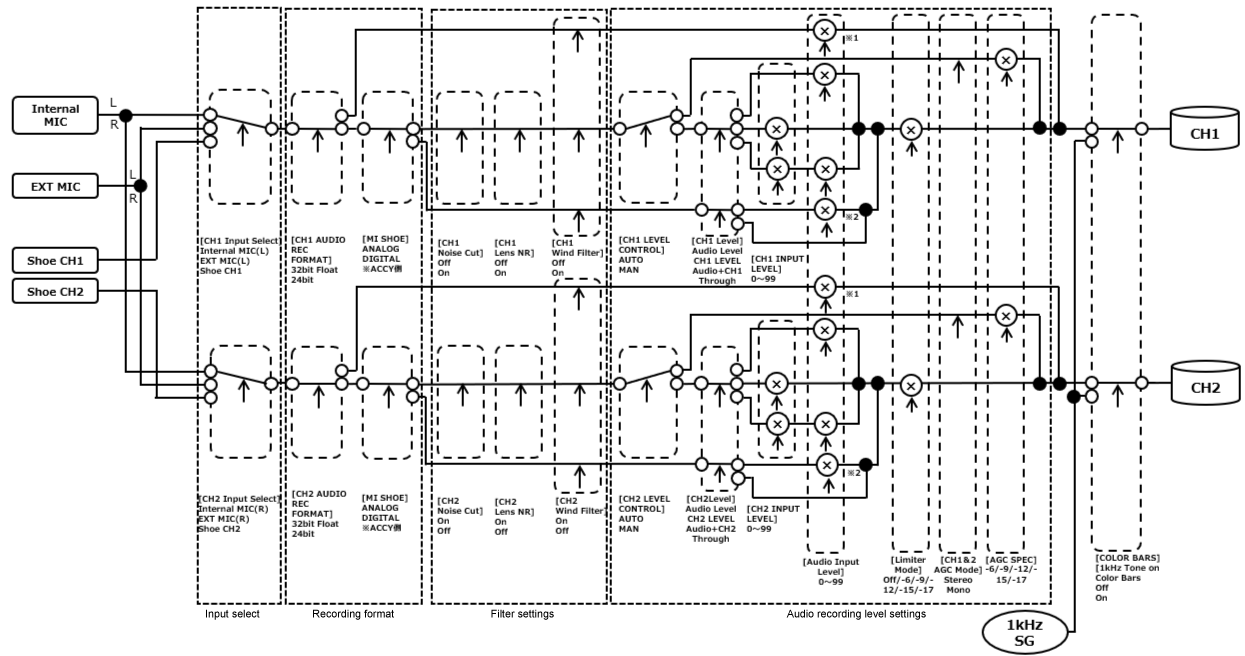

[Toneingang] (CH1&CH2)
*1: Deaktiviert, wenn XLR-Adapter auf AUTO gestellt ist
*2: Deaktiviert, wenn XLR-H2 und XLR-A4 auf AUTO gestellt sind
* Für Audioeingabe von einem XLR-Adapter mit [Ton] – [Toneingang] – [CH1-Pegelregler] bis [CH2-Pegelregler] im Menü für Audioeingabe von einem XLR-Adapter einstellen.

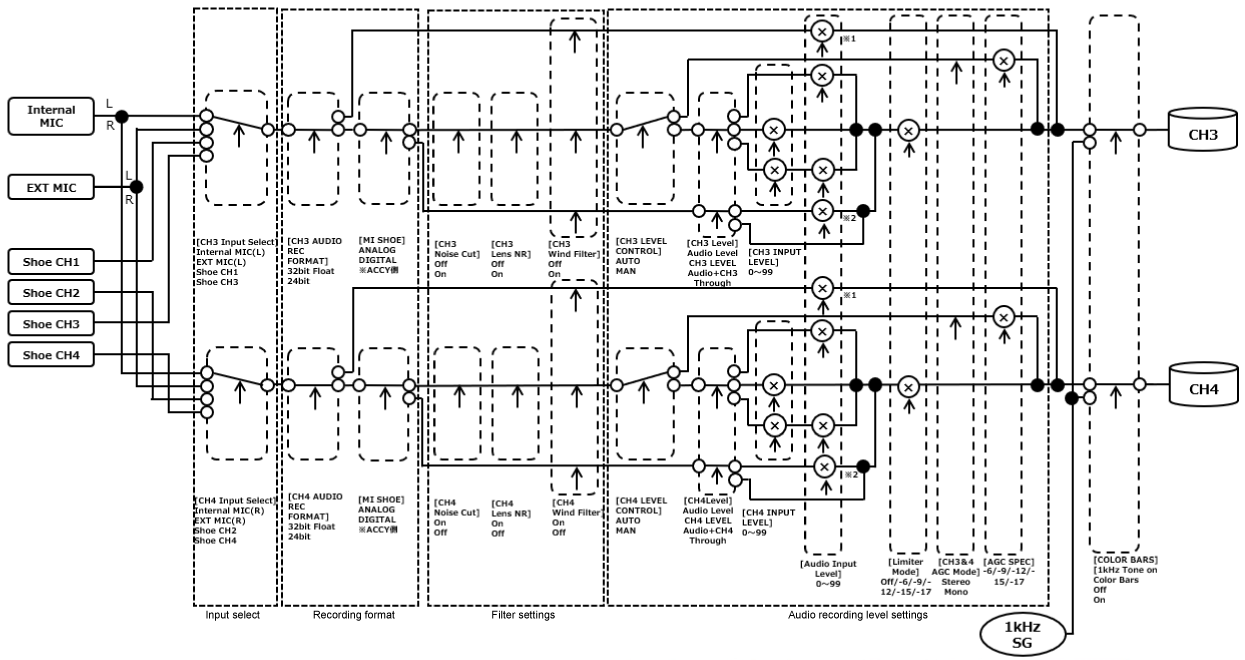

[Toneingang] (CH3&CH4)
*1: Deaktiviert, wenn XLR-Adapter auf AUTO gestellt ist
*2: Deaktiviert, wenn XLR-H2 und XLR-A4 auf AUTO gestellt sind
* Für Audioeingabe von einem XLR-Adapter mit [Ton] – [Toneingang] – [CH1-Pegelregler] bis [CH3-Pegelregler] im Menü für Audioeingabe von einem XLR-Adapter einstellen.

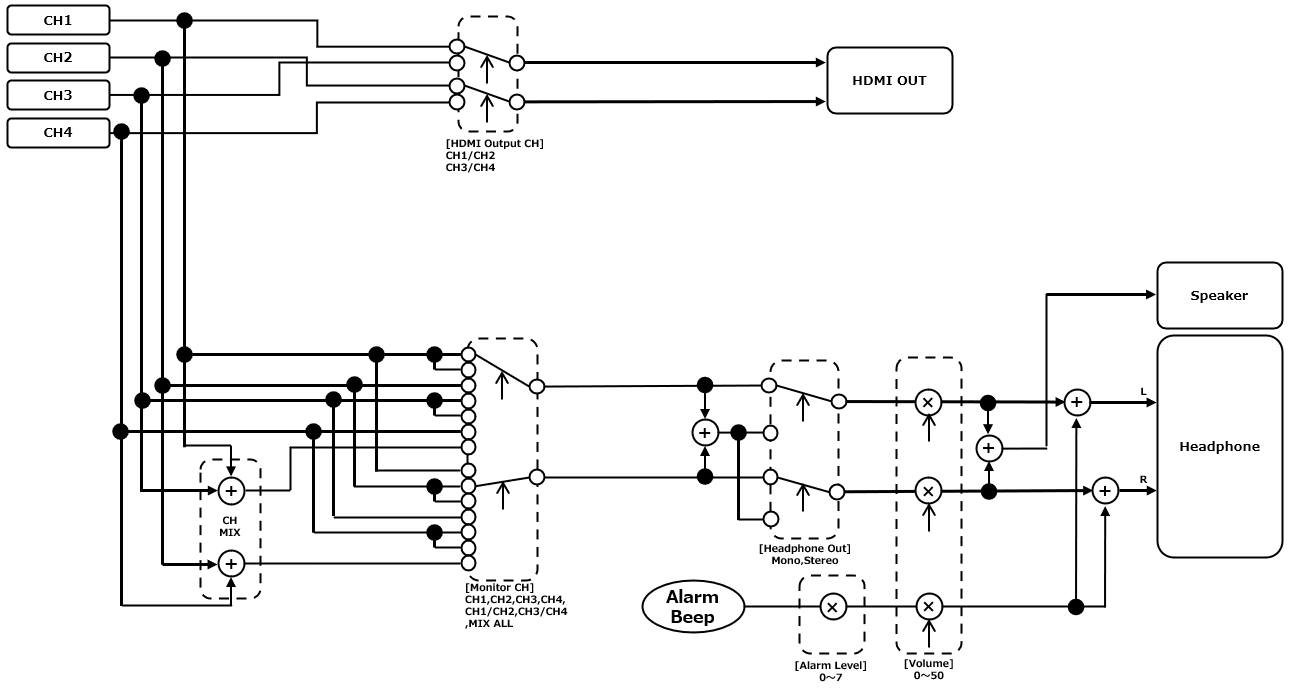

Blockschaltbild (Ausgabebeispiel)
