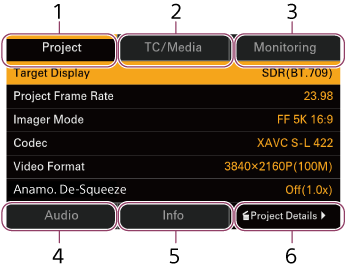

Menübildschirm
Die Einstellungen und der Status des Geräts können auf dem Menübildschirm überprüft werden.
Zum Anzeigen des Menüs
- Drücken Sie die Taste MENU.
Zum Umschalten des Menübildschirms
Wählen Sie ein Element (1 bis 6) auf dem Bildschirm aus, um den entsprechenden Bildschirm anzuzeigen.
Wenn ein Element ausgewählt ist, können Sie auch durch Drehen des Mehrfunktionsreglers oder des Wahlschalters nach links/rechts zwischen den Bildschirmen wechseln.
Durch Drücken von Element 6 auf dem ausgewählten Kategorie-Bildschirm wird das vollständige Menü für die ausgewählte Kategorie angezeigt.
Zum Verlassen des Menüs
- Drücken Sie die Taste MENU.
Ändern einer Einstellung
Drücken Sie bei angezeigtem Menübildschirm auf den Mehrfunktionsregler oder den Wahlschalter, um ein Einstellungselement auf dem Bildschirm auswählen zu können.
Sie können auch direkt per Touch-Bedienung Elemente auswählen.
Kategorie [Projekt]
Verwenden Sie dies zum Einstellen und Überprüfen von grundlegenden Einstellungen und des Aufzeichnungsformats.
| Anzeigeelement | Beschreibung | Entsprechendes Element im vollständigen Menü |
|---|---|---|
| [Zielanzeige] | Legt den Videostandard für Aufnahme/Ausgabe im Aufnahmemodus [Benutzer] fest. | [Grundeinstellung] – [Zielanzeige] |
| [Eingangsfarbraum] | Legt den Farbbereich fest. | [Grundeinstellung] – [Cine EI/Flexible ISO-Einst.] – [Eingangsfarbraum] |
| [Project-Bildfrequenz] | Wählt die Projektbildrate aus. | [Aufn.format] – [Project-Bildfrequenz] |
| [Imager-Modus] | Legt die effektive Bildgröße fest. | [Aufn.format] – [Imager-Modus] |
| [Codec] | Legt den Codec fest. | [Aufn.format] – [Codec] |
| [Videoformat] | Legt das Aufzeichnungsformat fest. | [Aufn.format] – [Videoformat] |
| [Anamo. Entstauchen] | Stellt das Entzerrungsverhältnis für das auf dem festgelegten Ausgabesystem angezeigte Bild bei Aufnahmen mit einem anamorphotischen Objektiv ein. | [Anamo. Entstauchen] – [Verhältnis] |
Kategorie [TC/Medium]
Verwenden Sie dies zum Einstellen und Überprüfen des Zeitcodewerts und des TC-Formats.
| Anzeigeelement | Beschreibung | Entsprechendes Element im vollständigen Menü |
|---|---|---|
| [TC Modus/Ausführen] | Legt den Ausführungsmodus für den Zeitcode fest. | [Zeitcode] – [Modus] / [Ausführen] |
| [TC-Anzeige] | Schaltet die Zeitdatenanzeige um. | [TC-Anzeige] – [Zeitdaten-Anzeige] |
| [TC Einstellung] | Stellt den Zeitcode auf einen beliebigen Wert ein. Setzt den Zeitcode auf 00:00:00:00 zurück. Wählt das Zeitcode-Format. | [Zeitcode] – [Manuelle Einstellung] / [Zurücksetzen] / [TC-Format] |
| [Kamera-ID] | Legt die zur Erzeugung von Clipnamen verwendete Kamera-ID fest. | [Clip-Name-Format] – [Kamera-ID] |
| [Band-Nummer] | Legt den zur Erzeugung von Clipnamen verwendeten numerischen Teil von [Band-Nummer] fest. | [Clip-Name-Format] – [Band-Nummer] |
| [Kameraposition] | Legt das zum Erzeugen von Clipnamen verwendete Einstellungsnummer-Präfix fest. | [Clip-Name-Format] – [Kameraposition] |
| [Clip-Name] | Zeigt den Titelanteil des Clipnamens an, wenn [Autom. Benenn.] auf [Titel] gesetzt ist. | [Clip-Name-Format] – [Titelname-Einstellungen] |
| [Medium formatieren] | Die Speicherkarte in Einschub A oder B wird formatiert. | [Medium formatieren] – [Medium(A)] / [Medium(B)] |
Kategorie [Monitoring]
Verwenden Sie dies zum Einstellen und Überprüfen des Signalformats, der Bildschirmanzeige sowie des Status der Markierungsüberlagerung an den externen Ausgängen von HDMI, LCD-Monitor und Sucher.
| Anzeigeelement | Beschreibung | Entsprechendes Element im vollständigen Menü | |
|---|---|---|---|
| [LCD/VF] | [Rahmenlinie] | Wählt die Rahmenlinie aus, die auf dem Bild des LCD-Monitors und des Suchers überlagert angezeigt werden soll. | [Rahmenlinie] |
| [HDMI] | [Ausgang-Format] | Legt die HDMI-Ausgabeauflösung fest. | [Ausgang-Format] |
| [Info-Anzeige] | Schaltet die Ausgabe der HDMI-Bildschirmanzeige ein/aus. | [Ausgang-Anz.] | |
| [Rahmenlinie] | Wählt die Informationen aus, die über der HDMI-Ausgabe überlagert angezeigt werden sollen. | [Rahmenlinie] | |
| [IP] | [Ausgang-Format] | Zeigt die Streaming-Auflösung an. | [Stream] – [RTMP/RTMPS 1] bis [RTMP/RTMPS 3] – [Auflösung] [Stream] – [SRT-Caller 1] bis [SRT-Caller 3] – [Auflösung] |
| [Info-Anzeige] | Zeigt den Status der angezeigten Informationen an, die auf der Streaming-Ausgabe überlagert werden ([Aus] (fest)). | – | |
| [Rahmenlinie] | Zeigt den Status der angezeigten Rahmenlinien, etc. an, die auf der Streaming-Ausgabe überlagert werden ([Aus] (fest)). | – | |
Kategorie [Ton]
Verwenden Sie dies zum Einstellen und Überprüfen von Audioquellen, Pegeln und anderen Einstellungen.
| Anzeigeelement | Beschreibung | Entsprechendes Element im vollständigen Menü | |
|---|---|---|---|
| Eingänge | [CH1-Pegelregler] bis [CH4-Pegelregler] | Schaltet die automatische Anpassung ein/aus. | [Toneingang] – [CH1-Pegelregler] bis [CH4-Pegelregler] |
| [CH1-Eingabepegel] bis [CH4-Eingabepegel] | Passt den Eingangspegel der Aufzeichnungskanäle an. | [Toneingang] – [CH1-Eingabepegel] bis [CH4-Eingabepegel] | |
| [Audio-Aufn.format] (CH1 bis CH4) | Zeigt das Audioaufzeichnungsformat an. | [Audio-Aufn.format] – [Audio-Aufn.format] | |
| [32bit float WAVAufn] (CH1 bis CH4) | Zeigt den Aufzeichnungsstatus von 32-Bit-Float-Audiodaten an. | [32bit float WAVAufn] – [Einstellung] | |
| [CH1 Eingang-Auswahl] bis [CH4 Eingang-Auswahl] | Wechselt die Eingangsquelle. | [Toneingang] – [CH1 Eingang-Auswahl] bis [CH4 Eingang-Auswahl] | |
| [CH1 Windfilter] bis [CH4 Windfilter] | Stellt den Filter zur Reduktion von Mikrofon-Windgeräuschen ein. | [Toneingang] – [CH1-Filter] bis [CH4-Filter] – [Windfilter] | |
| [Rauschunterdrückungsfilter] (CH1 bis CH4) | Stellt die Geräuschreduktion ein. | [Toneingang] – [CH1-Filter] bis [CH4-Filter] – [Rauschunterdrückungsfilter] | |
| [Toneingangspegel] | Legt den Audioeingangspegel fest. | [Toneingang] – [Toneingangspegel] | |
| Ausgänge | [HDMI-Ausgang CH] | Legt die Kombination der Audiokanalausgabe nur für HDMI oder für HDMI und Streaming fest. | [Tonausgang] – [HDMI-Ausgang CH] |
| [Lautstärke] | Stellt die Monitoringlautstärke der Kopfhörerbuchse und des integrierten Lautsprechers ein. | [Tonausgang] – [Lautstärke] | |
| [Monitor CH] | Stellt die Audiokanalausgabe auf die Kopfhörerbuchse und den integrierten Lautsprecher. | [Tonausgang] – [Monitor CH] | |
Kategorie [Informationen]
Verwenden Sie dies zum Überprüfen des Status von Gerät, Medien und Akku.
| Nr. | Seite | Beschreibung |
|---|---|---|
| 1 | [Kamerazustand] | Zeigt Warnmeldungen und Fehlermeldungen an. Wenn es keine Meldungen gibt, wird oben im Anzeigebereich „Alle Systeme funktionieren“ angezeigt. |
| 2 | [Firmware] | Zeigt die Seriennummer und die Firmwareversion des Geräts an. |
| 3 | [System] |
Zeigt die folgenden Systeminformationen an.
|
| 4 | [Batterie] |
Zeigt die folgenden Akkuinformationen an.
|
| 5 | [Medium] | Zeigt den verbleibenden Speicherplatz, die verbleibende Aufzeichnungszeit sowie Daten zur Lebensdauer der Speicherkarten an. |
| 6 | [Objektiv] |
Zeigt die folgenden Informationen über das angebrachte Objektiv an.
Hinweis
|
