Digitalkamera mit WechselobjektivILME-FX5/ILME-FX5BHilfe

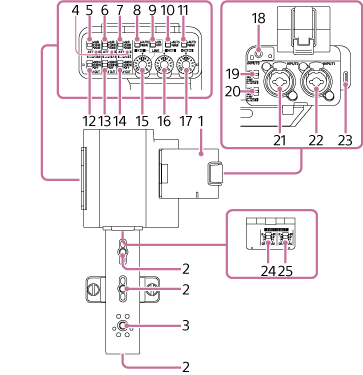

Mikrofonhalter

Schraubenlöcher für Zubehörbefestigung

Kompatibel mit 1/4-20-UNC-Schrauben (maximale Länge 8,0 mm).

Halterung für Zubehörschuh/Schraubenloch für Zubehörbefestigung

Kompatibel mit 1/4-20-UNC-Schrauben (maximale Länge 7,5 mm).

OL-Lampe (Überlastung)

Leuchtet auf, wenn ein lautes Audioeingangssignal vorhanden ist, das zu analogem Clipping führen würde. Passen Sie den Eingangspegel mit dem ATT-Schalter am angeschlossenen Gerät oder dem Griff so an, dass der Audiopegel in dem Bereich bleibt, in dem die Lampe nicht aufleuchtet.

Schalter ATT (INPUT1)

Stellt den Referenzeingangspegel für den Anschluss INPUT1 ein. Aktiviert, wenn der Schalter INPUT1 (LINE/MIC/MIC+48V) auf die Position „MIC“ oder „MIC+48V“ eingestellt ist.

Schalter ATT (INPUT2)

Stellt den Referenzeingangspegel für den Anschluss INPUT2 ein. Aktiviert, wenn der Schalter INPUT2 (LINE/MIC/MIC+48V) auf die Position „MIC“ oder „MIC+48V“ eingestellt ist.

Schalter ATT (INPUT3)

Stellt den Referenzeingangspegel für den Anschluss INPUT3 ein.

Schalter AUTO/MAN (CH1)

Wählt das Anpassungsverfahren (automatisch/manuell) für den an CH1 ausgegebenen Audiopegel aus.

Schalter LINK

Wenn der Schalter LINK auf die Position „ON“ und der Schalter AUTO/MAN (CH1) auf die Position „MAN“ gesetzt ist, können Sie den Audioaufnahmepegel sowohl für CH1 als auch für CH2 mithilfe des Reglers AUDIO LEVEL (CH1) anpassen.

Wenn der Schalter AUTO/MAN (CH1) auf die Position „AUTO“ gesetzt ist, wird CH2 auch auf „AUTO“ gesetzt, aber dieser Vorgang allein führt jedoch nicht dazu, dass der Audioaufnahmepegel für CH1 und CH2 gemeinsam abgeglichen wird. Stellen Sie zum Verknüpfen der Kanäle [Ton] – [Toneingang] – [CH1&2 AGC-Modus] oder [CH3&4 AGC-Modus] im vollständigen Menü auf [Stereo].

Schalter AUTO/MAN (CH2)

Wählt das Anpassungsverfahren (automatisch/manuell) für den an CH2 ausgegebenen Audiopegel aus.

Schalter AUTO/MAN (CH3/4)

Wählt das Anpassungsverfahren (automatisch/manuell) für den an CH3 und CH4 ausgegebenen Audiopegel aus.

Schalter LOW CUT (INPUT1)

Dämpft die Tieffrequenzkomponenten des Audioeingangs aus dem Anschluss INPUT1, wodurch unerwünschte Störgeräusche reduziert werden.

Aktiviert, wenn der Schalter INPUT1 (LINE/MIC/MIC+48V) auf die Position „MIC“ oder „MIC+48V“ eingestellt ist.

Schalter LOW CUT (INPUT2)

Dämpft die Tieffrequenzkomponenten des Audioeingangs aus dem Anschluss INPUT2, wodurch unerwünschte Störgeräusche reduziert werden.

Aktiviert, wenn der Schalter INPUT2 (LINE/MIC/MIC+48V) auf die Position „MIC“ oder „MIC+48V“ eingestellt ist.

Schalter LOW CUT (INPUT3)

Dämpft die Tieffrequenzkomponenten des Audioeingangs aus dem Anschluss INPUT3, wodurch unerwünschte Störgeräusche reduziert werden.

Regler AUDIO LEVEL (CH1)

Passt den Audioaufzeichnungspegelausgang auf CH1 an.

Regler AUDIO LEVEL (CH2)

Passt den Audioaufzeichnungspegelausgang auf CH2 an.

Regler AUDIO LEVEL (CH3/4)

Passt den Audioaufzeichnungspegelausgang auf CH3 und CH4 an.

Anschluss INPUT3 (Ø3,5-mm-Stereo-Minibuchse, kompatibel mit Plug-in-Stromversorgung)

Schalter INPUT2 (LINE/MIC/MIC+48V)

Schaltet den mit dem Anschluss INPUT2 verbundenen Gerätetyp um.

Schalter INPUT1 (LINE/MIC/MIC+48V)

Schaltet den mit dem Anschluss INPUT1 verbundenen Gerätetyp um.

Anschluss INPUT2 (Typ XLR/TRS^*, 3-polig, Buchse, +48 V kompatibel mit Phantomspeisung)

^*3-polige Buchse (Spitze: Heiß, Ring: Kalt, Hülse: Masse)

Anschluss INPUT1 (Typ XLR/TRS^*, 3-polig, Buchse, +48 V kompatibel mit Phantomspeisung)

^*3-polige Buchse (Spitze: Heiß, Ring: Kalt, Hülse: Masse)

USB Type-C-Anschlüsse

Anschluss für die Aktualisierung der Firmware des XLR-Griffs.

Schalter INPUT SELECT (CH1/CH2)

Stellt die Eingangskanäle (CH1/CH2) auf den MI-Schuh ein.

Schalter INPUT SELECT (CH3/CH4)

Stellt die Eingangskanäle (CH3/CH4) auf den MI-Schuh ein.
