Приєднання ручки з XLR-адаптером (лишеILME-FX5)

Коли до пристрою приєднано ручку з XLR-адаптером, можна використовувати функції XLR-адаптера.

Примітка

  • Приєднати до пристрою ручку з XLR-адаптером XLR-H1 (продається окремо) неможливо.

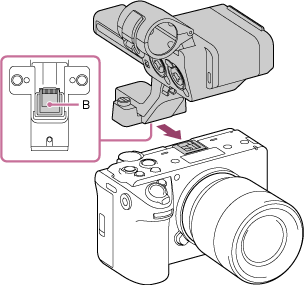

  1. Зніміть кришку черевика (A) та приєднайте до багатороз'ємної опорної колодки багатороз'ємну п'яту (B) ручки з XLR-адаптером.

    Ілюстрація зняття кришки черевика

    Ілюстрація приєднання ручки з XLR-адаптером

  2. Надійно затягніть два гвинти монетою або іншим предметом.

    Ілюстрація, що показує напрямок для затягування гвинтів

Примітка

  • Перед приєднанням або від'єднанням ручки вимикайте камеру.
  • Під час приєднання ручки з XLR-адаптером надійно затягуйте два гвинти кріплення ручки. Використання ручки з незатягнутими гвинтами кріплення ручки може призвести до пошкодження контактів багатороз'ємної опорної колодки або від'єднання та падіння камери.

Приєднання роз'єму для приладдя

  1. Вийняти із ручки з XLR-адаптером чотири гвинти.

  2. Підняти передній край пластини роз'єму для приладдя (A) та потягнути пластину в напрямку, протилежному до показаного стрілкою, вигравіюваною на пластині.

    Ілюстрація опорної колодки для приладдя

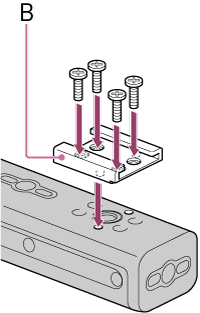

  3. Розташувати роз'єм для приладдя (B) на кріпленні роз'єму для приладдя, сумістивши виступи на роз'ємі з відповідними точками на кріпленні, та затягти чотири гвинти.

    • Використовуйте гвинти із комплекту роз'єму для приладдя.

  4. Вставити пластину роз'єму для приладдя (A) у вказаному стрілкою напрямку таким чином, щоб U-подібну частину було надіто на кінець опорної колодки приладдя.

    Ілюстрація приєднання роз'єму для приладдя

    Примітка

    • Встановлення на місце із зусиллям у неправильній орієнтації може спричинити пошкодження.

Підказка

  • Щоб від'єднати роз'єм для приладдя, потрібно вийняти пластину роз'єму для приладдя, як описано на кроці 2, викрутити чотири гвинти та від'єднати роз'єм для приладдя.
