Вибір на ручці з XLR-адаптером джерел вхідного аудіосигналу (лише ILME-FX5)

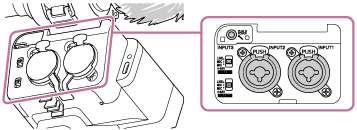

  1. Підключити потрібні пристрої до роз'єму INPUT1 / роз'єму INPUT2 / роз'єму INPUT3 ручки з XLR-адаптером.

    Якщо використовується лише один із роз'ємів INPUT1 та INPUT2, підключіть пристрій до роз'єму INPUT1.

    Якщо пристрій підключається до роз'єму INPUT3, перейдіть до кроку 3.

  2. Вибрати джерело вхідного аудіосигналу.

    Якщо пристрої підключаються до роз'єму INPUT1 / роз'єму INPUT2, установіть перемикачі INPUT1 (LINE/MIC/MIC+48V) / INPUT2 (LINE/MIC/MIC+48V) відповідно до пристроїв, що підключаються.

    • LINE (опорний рівень вхідного сигналу: +4 дБн (0 дБн = 0,775 В скв.)): зовнішній аудіопристрій (наприклад, мікшер)
    • MIC: динамічний мікрофон, мікрофон з акумуляторним живленням
    • MIC+48V: мікрофон з фантомним живленням +48 В
    • Перш ніж підключати або відключати мікрофон, обов'язково встановлюйте перемикач INPUT1 (LINE/MIC/MIC+48V) у положення, відмінне від MIC+48V. Якщо вставляти чи виймати кабель, коли перемикач встановлено у положення MIC+48V, це може спричинити появу гучного шуму чи несправність мікрофона.
    • Вибір варіанту MIC+48V та підключення мікрофона, несумісного із джерелом живлення +48 В, може призвести до пошкодження підключеного пристрою. Перевірити налаштування перед під'єднанням пристрою.
    • В разі наявності на роз'ємах, до яких не під'єднані жодні пристрої, шуму, рівень якого створює проблеми, відповідні перемикачі INPUT1/INPUT2 (LINE/MIC/MIC+48V) виставляють на LINE.
  3. За допомогою перемикача INPUT SELECT (CH1/CH2) / INPUT SELECT (CH3/CH4) вибрати канал виведення із ручки з XLR-адаптером.

    За допомогою INPUT1, INPUT2 або INPUT3 виберіть вхідний аудіосигнал, що призначається кожному каналу, який виводиться із ручки з XLR-адаптером.

  4. За допомогою перемикачів ATT (INPUT1 / INPUT2 / INPUT3) установити опорний рівень вхідного сигналу мікрофонів для входів, до яких підключено пристрої.

    • 0dB: якщо потрібне підсилення звуку під час запису, наприклад, за використання мікрофона із низькою чутливістю.

      • INPUT1/INPUT2: опорний рівень вхідного сигналу становить −60 дБн
      • INPUT3: опорний рівень вхідного сигналу становить −76 дБн

    • 10dB: рівень запису звуку, рекомендований для людського голосу.

      • INPUT1/INPUT2: опорний рівень вхідного сигналу становить −50 дБн
      • INPUT3: опорний рівень вхідного сигналу становить −66 дБн

    • 20dB: якщо потрібне послаблення звуку під час запису, наприклад, за використання мікрофона із високою чутливістю.

      • INPUT1/INPUT2: опорний рівень вхідного сигналу становить −40 дБн
      • INPUT3: опорний рівень вхідного сигналу становить −56 дБн

    Примітка

    • Перемикачі ATT (INPUT1 та INPUT2) діють лише тоді, коли відповідний перемикач INPUT1 (LINE/MIC/MIC+48V) або INPUT2 (LINE/MIC/MIC+48V) встановлено у положення «MIC» або «MIC+48V».
      У положенні «LINE» опорний рівень вхідного сигналу становить +4 дБн (фіксований) і він не змінюється навіть у разі зміни положення перемикача ATT.

    Підказка

    • Якщо на вхід подається аудіосигнал високого рівня, що може призвести до обмеження аналогового сигналу, на ручці з XLR-адаптером починає світитися індикатор OL (перевантаження) (). В такому разі відрегулюйте рівень вхідного сигналу за допомогою перемикача ATT на підключеному пристрої або ручці з XLR-адаптером так, щоб рівень аудіосигналу знаходився в діапазоні, за якого не вмикається індикатор.
  5. Відрегулювати рівень запису звуку.

    Докладніше про регулювання див. у розділі «Регулювання рівня запису звуку за допомогою ручки з XLR-адаптером (лише ILME-FX5)».
