Вибір вхідних аудіосигналів ручки з XLR-адаптером (лише ILME-FX5) для виведення в канали камери

За допомогою перемикачів INPUT SELECT можна вибирати, аудіосигнали з яких із входів INPUT1, INPUT2 и INPUT3 ручки з XLR-адаптером мають виводитися в окремі канали багатороз'ємної опорної колодки.

Примітка

  • Встановіть кількість використовуваних каналів у меню камери.
  • Мікрофон, зображений на ілюстрації, продається окремо.

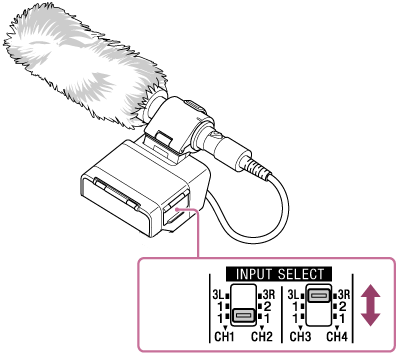

  1. Встановіть перемикачі INPUT SELECT.

    • Для виведення в канали CH1 та CH2
      Встановіть за допомогою перемикача INPUT SELECT (CH1/CH2).

      Використовувані вхідні роз'єми Положення перемикача INPUT SELECT (CH1/CH2) Канали, що виводяться
      Лише INPUT1 1/1 CH1: INPUT1
      CH2: INPUT1
      INPUT1, INPUT2 1/2 CH1: INPUT1
      CH2: INPUT2
      INPUT3 3L/3R CH1: INPUT3L
      CH2: INPUT3R

    • Для виведення в канали CH3 та CH4
      Встановіть за допомогою перемикача INPUT SELECT (CH3/CH4).

      Використовувані вхідні роз'єми Положення перемикача INPUT SELECT (CH3/CH4) Канали, що виводяться
      Лише INPUT1 1/1 CH3: INPUT1
      CH4: INPUT1
      INPUT1, INPUT2 1/2 CH3: INPUT1
      CH4: INPUT2
      INPUT3 3L/3R CH3: INPUT3L
      CH4: INPUT3R

Докладніше на конкретних прикладах підключення та налаштування див. у розділі «Входи ручки з XLR-адаптером (лише ILME-FX5) та вихідні канали багатороз'ємної опорної колодки».
