Задній бік

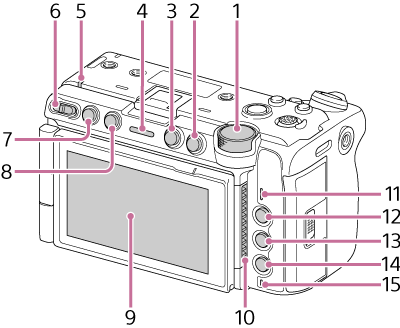

Ілюстрація заднього боку камери. Бік з РК-монітором — це задній бік камери. Елемент 9 по центру заднього боку — це РК-монітор. Елементи 1, 2, 3, 4, 8, 7 та 6 розташовані вище РК-монітора справа наліво. Елемент 5 розташований вгорі ліворуч від РК-монітора. Елемент 10 розташований праворуч від РК-монітора, а елементи 11–15 — ще правіше згори донизу.

  1. Багатофункційний обертовий перемикач

    Натиснути під час перегляду зображення на РК-моніторі для відображення меню прямої дії.

    Під час відображення меню на РК-моніторі повернути обертовий перемикач, щоб перемістити курсор угору/вниз для вибору пунктів меню або параметрів. Натиснути для застосування вибраного пункту.

    Коли меню не відображається, обертовий перемикач функціонує як призначуваний обертовий перемикач.

  2. Кнопка BACK

    Натиснути для повернення до попереднього меню. Усі непідтверджені зміни скасовуються.

  3. Кнопка MENU

    Натиснути й відпустити для відображення екрана меню. Натиснути й утримувати для відображення повного меню.

  4. Записувальна / сигнальна лампа (задня)

    Загоряється, коли починається запис.

  5. Індикатор живлення
  6. Перемикач живлення

  7. Кнопка CLIPS

    Натиснути для відображення екрана списку кліпів, на якому відображаються кліпи на активному відтворюваному носії інформації, та доступу до операцій відтворення. Натиснути цю кнопку під час відображення екрана списку кліпів для повернення до екрана зйомки.

  8. Призначувана кнопка 4
  9. РК-монітор / сенсорна панель

  10. Отвір для впуску повітря

    Примітка

    • Закривати отвір для впуску повітря заборонено.
  11. Динамік
  12. Призначувана кнопка 5

  13. Кнопка HOME

    Натиснути для відображення на РК-моніторі екрана Home. Він не відображається на відео, що виводиться на роз'єм HDMI.

  14. Кнопка USER

    Натиснути для відображення/приховування екрана функцій користувача.

  15. Індикатор доступу
