Приєднання мікрофона (продається окремо)

Можна приєднати мікрофон (продається окремо).

  1. Помістіть мікрофон (A) у тримач мікрофона (B).

    Примітка

    • Перш ніж підключати або відключати мікрофон, обов'язково встановлюйте перемикач INPUT1 (LINE/MIC/MIC+48V) у положення, відмінне від «MIC+48V». Якщо вставляти чи виймати кабель, коли перемикач встановлено у положення «MIC+48V», це може спричинити появу гучного шуму чи несправність мікрофона.
  2. Під'єднати кабель мікрофона до роз'єму INPUT1 або INPUT2.
  3. Встановити перемикачі INPUT1/INPUT2 (LINE/MIC/MIC+48V) (C/D) відповідно до типу мікрофона.

    MIC: динамічний мікрофон, мікрофон з акумуляторним живленням

    MIC+48V: мікрофон з фантомним живленням +48 В

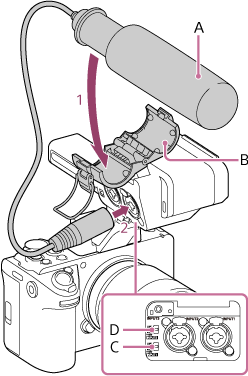

    Ілюстрація положення встановлення мікрофона та розташування перемикачів

  4. Помістіть кабель мікрофона в тримач кабелю (E).

    Ілюстрація розташування тримача кабелю

Підказка

  • За неможливості надійно закріпити мікрофон використовують розпірку, що постачається разом з мікрофоном.
  • Залежно від типу приєднаного об'єктива кінець мікрофона може бути видно на зображенні. Відрегулювати положення мікрофона.
