Екран меню
Параметри й поточний стан пристрою можна перевіряти на екрані меню.
Для відображення меню
- Натиснути кнопку MENU.
Для перемикання екрана меню

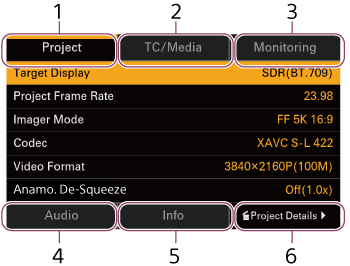

Виберіть пункт (1–6) на екрані, щоб відобразився відповідний екран.
Коли вибрано пункт, перемикати екрани також можна, повертаючи вліво/вправо багатопозиційний селектор або багатофункційний обертовий перемикач.
Якщо на екрані вибраної категорії натиснути пункт 6, відображається повне меню вибраної категорії.
Для виходу з меню
- Натиснути кнопку MENU.
Для зміни налаштування
Коли відображається екран меню, натисніть багатофункційний обертовий перемикач або багатопозиційний селектор для активації на цьому екрані вибору елементів налаштування.
Елементи можна вибирати також безпосередньо за допомогою сенсорного управління.
Категорія [Проєкт]
Використовуйте для встановлення та перевірки основних налаштувань та формату запису.
| Відображуваний елемент | Опис | Відповідний пункт повного меню |
|---|---|---|
| [Відображення цілі] | Встановлює стандарт відео для запису/виведення в режимі зйомки [Користувацький]. | [Базове налаштуван.] – [Відображення цілі] |
| [Колірний простір вводу] | Встановлює гаму кольорів. | [Базове налаштуван.] – [Налашт. Cine EI/Гнучк.ISO] – [Колірний простір вводу] |
| [Частота кадрів Project] | Вибирає частоту кадрів проекту. | [Формат запису] – [Частота кадрів Project] |
| [Режим візуалізації] | Встановлює ефективний розмір зображення. | [Формат запису] – [Режим візуалізації] |
| [Кодек] | Встановлює кодек. | [Формат запису] – [Кодек] |
| [Відеоформат] | Встановлює формат запису. | [Формат запису] – [Відеоформат] |
| [Анамор. декомпресія] | Встановлює коефіцієнт розтягування для зображення, що відображається у зазначеній вихідній системі, у разі зйомки за допомогою анаморфотного об'єктива. | [Анамор. декомпресія] – [Співвідношення] |
Категорія [TC/Носій]
Використовуйте для встановлення та перевірки значення і формату тайм-коду.
| Відображуваний елемент | Опис | Відповідний пункт повного меню |
|---|---|---|
| [Режим/Запускати TC] | Задає режим роботи тайм-коду. | [Часовий код] – [Режим] / [Запускати] |
| [Відображення TC] | Перемикає відображення часових даних. | [Відображення TC] – [Відображення даних часу] |
| [Налаштування TC] | Встановлює тайм-код на довільне значення. Скидає тайм-код на 00:00:00:00. Задає формат тайм-коду. | [Часовий код] – [Ручне налаштування] / [Скидати] / [Формат TC] |
| [ID камери] | Установлює ідентифікатор камери під час генерування назв кліпів. | [Формат назви кліпу] – [ID камери] |
| [Номер бобіни] | Встановлює числову частину [Номер бобіни], що використовується під час генерування назв кліпів. | [Формат назви кліпу] – [Номер бобіни] |
| [Положення камери] | Встановлює номер зйомки, що використовується як префікс під час генерування назв кліпів. | [Формат назви кліпу] – [Положення камери] |
| [Назва кліпу] | Відображає заголовкову частину назви кліпу, коли для параметра [Автоматич. найменування] встановлено значення [Назва]. | [Формат назви кліпу] – [Налашт. імені заголовка] |
| [Форматувати носій] | Форматування карти пам'яті у гнізді для карт A або B. | [Форматувати носій] – [Носій(A)] / [Носій(B)] |
Категорія [Моніторинг]
Використовуйте для встановлення та перевірки формату сигналу, екранної індикації та стану накладання маркерів на зовнішніх виходах HDMI, РК-монітора та видошукача.
| Відображуваний елемент | Опис | Відповідний пункт повного меню | |
|---|---|---|---|
| [LCD/VF] | [Лінія кадру] | Вибирає лінію кадру, що відображається накладеною на зображення на РК-моніторі та у видошукачі. | [Лінія кадру] |
| [HDMI] | [Формат виходу] | Встановлює роздільну здатність вихідного сигналу HDMI. | [Формат виходу] |
| [Відоб. інфор.] | Увімкнення / вимкнення виведення екранної індикації через HDMI. | [Відображення виходу] | |
| [Лінія кадру] | Вибирає інформацію, що відображається накладеною на вихідний сигнал HDMI. | [Лінія кадру] | |
| [IP] | [Формат виходу] | Відображає роздільну здатність прямої трансляції. | [Потік] – [RTMP/RTMPS 1] – [RTMP/RTMPS 3] – [Роздільна здатність] [Потік] – [SRT-Caller 1] – [SRT-Caller 3] – [Роздільна здатність] |
| [Відоб. інфор.] | Відображає стан інформації, яка відображається накладеною на відео прямої трансляції ([Вим] (фіксоване)). | – | |
| [Лінія кадру] | Відображає стан ліній кадру тощо, які відображаються накладеними на відео прямої трансляції ([Вим] (фіксоване)). | – | |
Категорія [Аудіо]
Використовуйте для встановлення та перевірки джерел аудіосигналу, рівнів та інших налаштувань.
| Відображуваний елемент | Опис | Відповідний пункт повного меню | |
|---|---|---|---|
| Входи | Від [Контроль рівня CH1] до [Контроль рівня CH4] | Увімкнення / вимкнення автоматичного регулювання. | [Аудіовхід] – від [Контроль рівня CH1] до [Контроль рівня CH4] |
| Від [Рівень входу CH1] до [Рівень входу CH4] | Регулює рівень вхідного сигналу каналів запису. | [Аудіовхід] – від [Рівень входу CH1] до [Рівень входу CH4] | |
| [Формат аудіозапису] (CH1 – CH4) | Відображає формат запису звуку. | [Формат аудіозапису] – [Формат аудіозапису] | |
| [Зап. 32bit float WAV] (CH1 – CH4) | Відображає стан запису аудіоданих у 32-бітному форматі з рухомою комою. | [Зап. 32bit float WAV] – [Налаштування] | |
| Від [Вибір входу CH1] до [Вибір входу CH4] | Перемикає джерело вхідного сигналу. | [Аудіовхід] – від [Вибір входу CH1] до [Вибір входу CH4] | |
| Від [Вітровий фільтр CH1] до [Вітровий фільтр CH4] | Встановлює фільтр зменшення шуму вітру в мікрофоні. | [Аудіовхід] – [Фільтр CH1] – [Фільтр CH4] – [Вітровий фільтр] | |
| [Фільтр шумозаглушення] (CH1 – CH4) | Встановлює зменшення шуму. | [Аудіовхід] – [Фільтр CH1] – [Фільтр CH4] – [Фільтр шумозаглушення] | |
| [Рівень аудіовходу] | Встановлює рівень вхідного аудіосигналу. | [Аудіовхід] – [Рівень аудіовходу] | |
| Виходи | [Вихід HDMI CH] | Встановлює комбінацію аудіоканалів, що виводяться, лише для HDMI або для HDMI та прямої трансляції. | [Аудіовихід] – [Вихід HDMI CH] |
| [Гучність] | Встановлює рівень аудіосигналу моніторингу на роз'ємі для навушників та вбудованому динаміку. | [Аудіовихід] – [Гучність] | |
| [Монітор CH] | Встановлює аудіоканал, що виводиться на роз'єм для навушників та вбудований динамік. | [Аудіовихід] – [Монітор CH] | |
Категорія [Інформація]
Використовуйте для перевірки стану пристрою, носія інформації та АКБ.
| № | Сторінка | Опис |
|---|---|---|
| 1 | [Стан камери] | Відображає попереджувальні повідомлення та повідомлення про помилки. Коли повідомлення відсутні, угорі зони відображення виводиться «Всі системи в порядку». |
| 2 | [Прошивка] | Відображає серійний номер та версію мікропрограми пристрою. |
| 3 | [Система] |
Відображає таку інформацію про систему.
|
| 4 | [Батарея] |
Відображає таку інформацію про АКБ.
|
| 5 | [Носій] | Відображає залишок ємності, залишок часу запису та дані про термін служби карт пам'яті. |
| 6 | [Об'єктив] |
Відображає таку інформацію про приєднаний об'єктив.
Примітка
|
