Блок-схеми

Блок-схеми стосуються аудіо й меню [Аудіо].

[Аудіовхід] (CH1 і CH2)

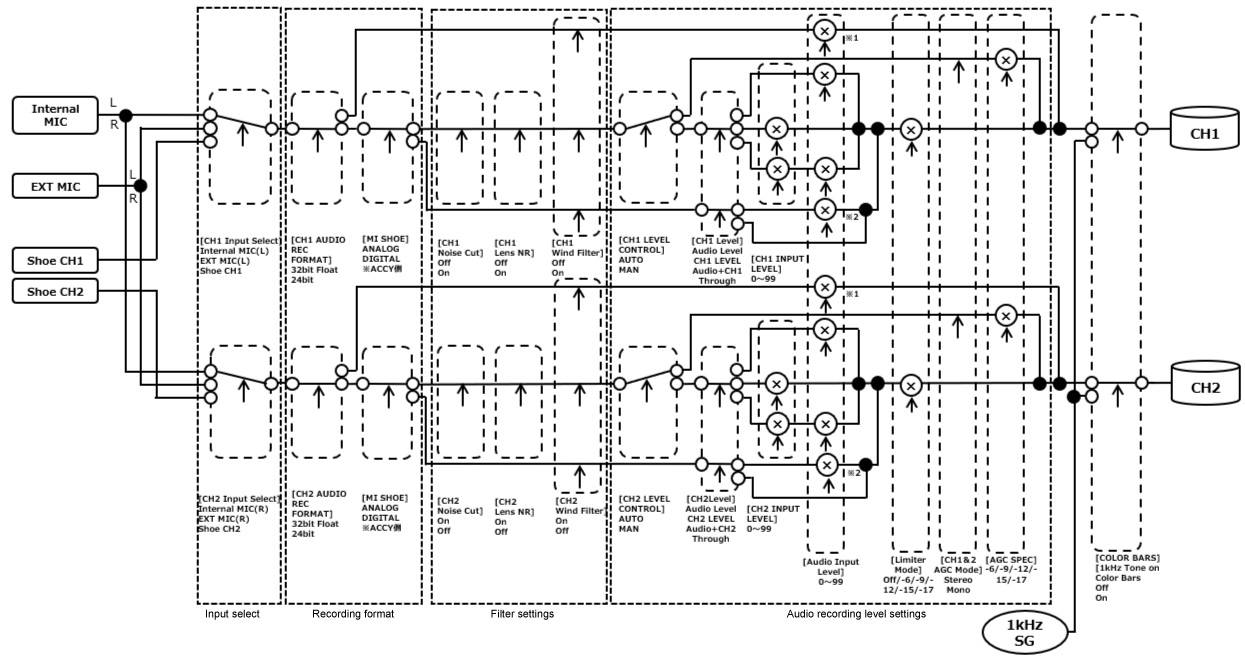

Блок-схема входу аудіосигналу CH1/CH2

*1: Вимкнено, коли для XLR-адаптера встановлено AUTO

*2: Вимкнено, коли для XLR-H2 та XLR-A4 встановлено AUTO

* Встановлюється за допомогою пункту [Аудіо] – [Аудіовхід] – [Контроль рівня CH1] – [Контроль рівня CH2] у меню для звуку, що подається з XLR-адаптера.

[Аудіовхід] (CH3 і CH4)

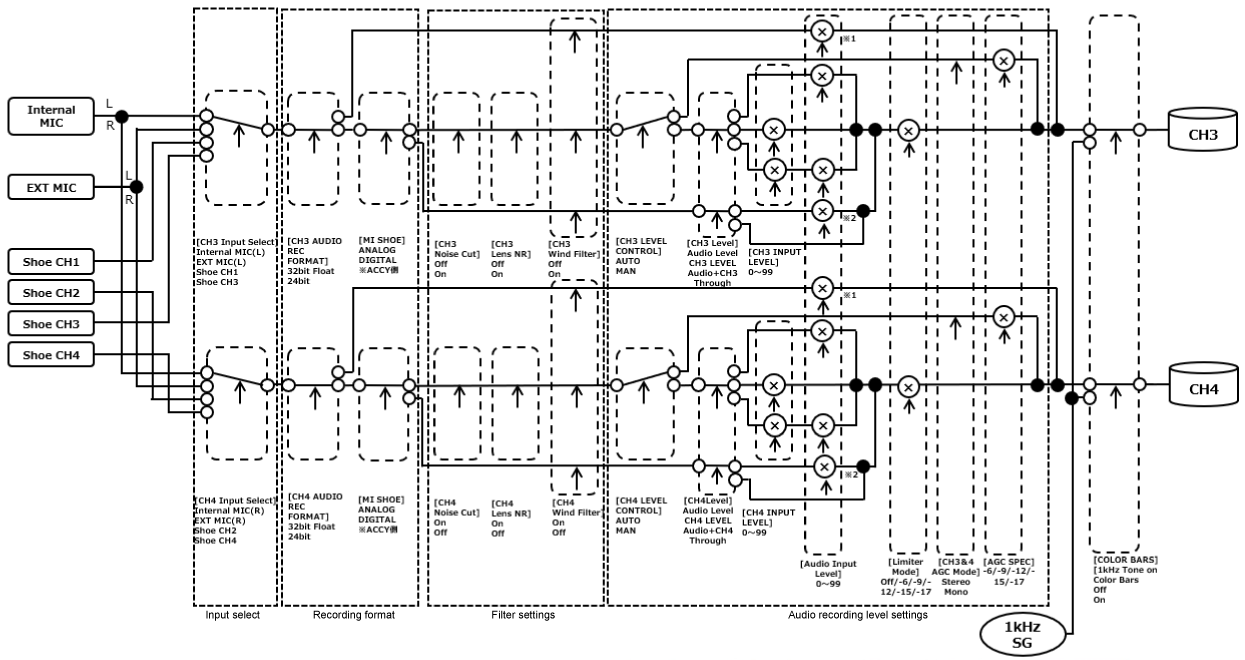

Блок-схема входу аудіосигналу CH3/CH4

*1: Вимкнено, коли для XLR-адаптера встановлено AUTO

*2: Вимкнено, коли для XLR-H2 та XLR-A4 встановлено AUTO

* Встановлюється за допомогою пункту [Аудіо] – [Аудіовхід] – [Контроль рівня CH1] – [Контроль рівня CH3] у меню для звуку, що подається з XLR-адаптера.

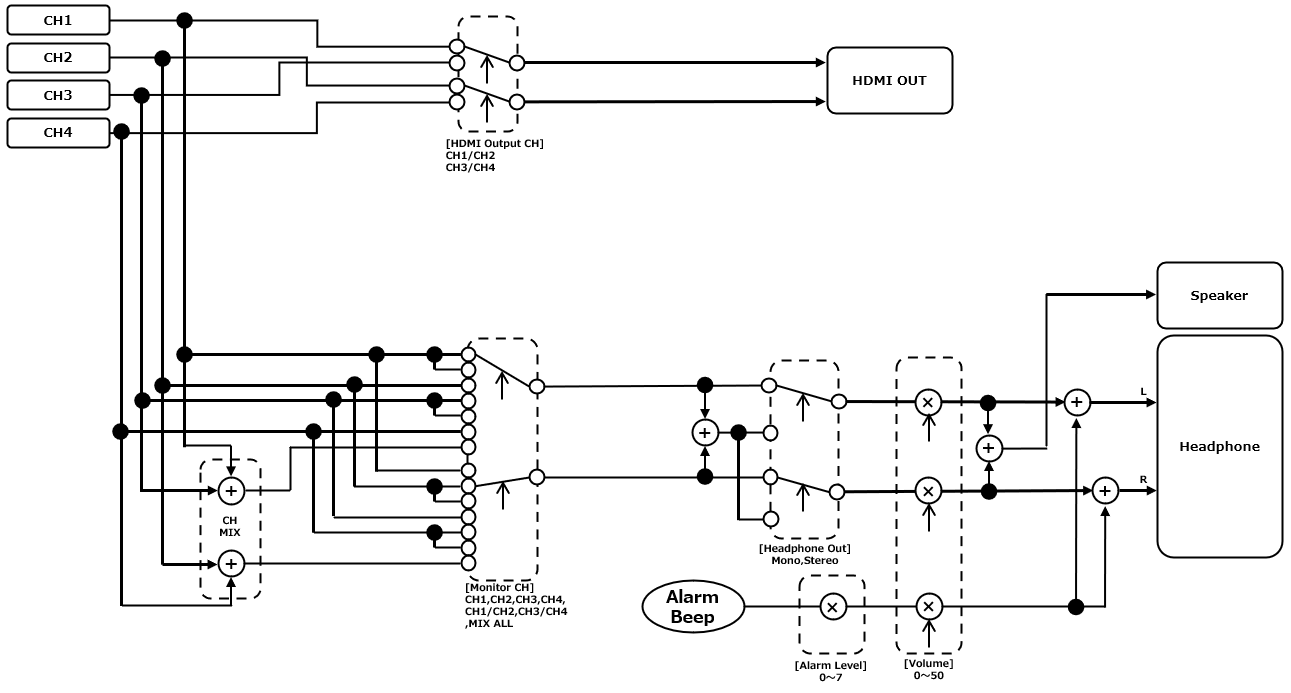

Блок-схема (приклад виведення)
