Екран Home

Натисніть кнопку HOME для відображення на РК-моніторі екрана Home. На екрані Home можна перевіряти стан пристрою і налаштовувати основні пункти.

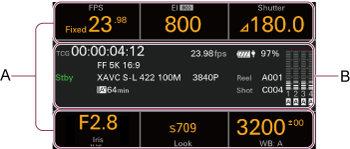

Екран Home

A: Назва пункту / значення налаштування / зона відображення функцій

B: Зона відображення стану

Підказка

  • Згідно із заводськими налаштуваннями за замовчуванням, якщо в режимі відображення інформації натиснути багатофункційний обертовий перемикач або призначувану кнопку, якій призначено функцію [Пряме меню], на екрані Home відображається курсор, що дозволяє змінювати налаштування кожного пункту. Для виконання операцій меню прямої дії із використанням зовнішнього монітора, встановіть для параметра [Технічний] – [Налаштування меню] – [Робота реж. відобр. інф.] у повному меню значення [Пріор. прямого меню].

Назва пункту / значення налаштування / зона відображення функцій

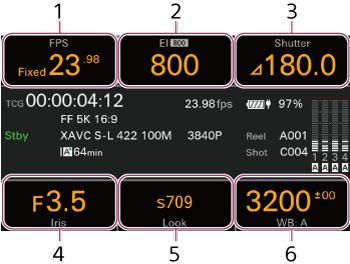

Елементи, що відображаються на екрані Home

Вибирайте елементи, що відображаються у зонах 1–6, щоб встановити відповідні пункти.

  1. [FPS]

    Відображає і встановлює частоту кадрів зйомки.

  2. [Індекс експозиції] / [Base ISO]

    Відображає і встановлює налаштування [Індекс експозиції] та [Base ISO].

    Підказка

    • У режимі [Гнучкий ISO] відображає і встановлює налаштування [ISO] / [Base ISO]. У режимі [Користувацький] відображає і встановлює налаштування [ISO] / [Базова чутливість] або [Посилен.] / [Базова чутливість].

  3. [Shutter]

    Відображає і встановлює налаштування електронного затвора.

  4. [Iris]

    Відображає і встановлює налаштування діафрагми.

  5. [Look]

    Відображає і встановлює вигляд.

    Підказка

    • У режимі [Користувацький] відображає і встановлює файли сцени.

  6. [WB] ([Баланс білого])

    Відображає і встановлює налаштування балансу білого.

Зона відображення стану

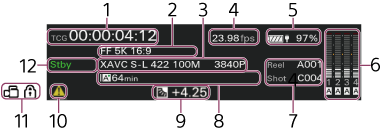

Елементи, що відображаються у зоні відображення стану

  1. Відображення часових даних

    Відображає тривалість, біти користувача або тайм-код залежно від налаштування [TC/Носій] – [Відображення TC] у повному меню.

    Відображає тип даних, який на даний момент використовується для відображення часових даних, як зазначено нижче.

    TCG: записаний тайм-код

    EXT-LK: фіксація зовнішньої синхронізації

    UBG: записані біти користувача

    TCR: тайм-код відтворення

    UBR: біти користувача відтворення

    Clk: годинник

    Dur: тривалість

  2. Індикатор режиму пристрою формування зображення / коефіцієнта анаморфотного об'єктива

    Відображає налаштування [Проєкт] – [Режим візуалізації] / [Анамор. декомпресія] у меню.

  3. Індикатор формату запису (кодека) / індикатор роздільної здатності зображення

    Відображає назву формату, що використовується для запису на карту пам'яті, та роздільну здатність зображення.

  4. Індикатор частоти кадрів проекту

    Відображає налаштування [Проєкт] – [Частота кадрів Project] у меню.

  5. Індикатор стану живлення

    Відображає залишок заряду АКБ.

  6. Вимірювач рівня аудіосигналу

    Відображає рівень аудіосигналу від CH1 до CH4.

  7. Відображення назви кліпу

    Коли для параметра [Автоматич. найменування] встановлено значення [Cam ID + Reel#]:
    Відображає «Reel: ідентифікатор камери + номер котушки» та «Shot: позиція камери + номер зйомки».

    Коли для параметра [Автоматич. найменування] встановлено значення [Назва]:
    Відображає «Title: рядок символів, встановлений за допомогою пункту [Префікс назви]» та «No.: номер кліпу».

  8. Індикатор залишку ємності носія інформації

    Відображає стан і залишок часу запису (під час запису у поточному форматі запису) для кожного носія інформації.

  9. Індикатор режиму роботи та рівня автоматичного регулювання експозиції

    Відображення Значення
    Режим заднього освітлення
    Стандартний режим
    Режим прожектора

  10. Значок попередження/помилки

    Відображається у разі виникнення попередження або помилки.

    Зміст попереджень та помилок можна перевірити, відкривши меню. Якщо зображення екрана накладається на зовнішній монітор, перевірка можлива також на зовнішньому моніторі.

  11. Індикатор стану блокування кнопок

  12. Індикатор стану запису

    Відображає наступні стани операції запису у пристрої.

    Відображення Значення
    Stby Режим очікування запису
     Rec Записування
    Int Stby Очікування запису у режимі Interval Rec
     Int Rec Запис у режимі Interval Rec (під час зйомки зображення)
     Int Stby Запис у режимі Interval Rec (зображення не знімається)

Основні операції на екрані Home

  1. Натисніть кнопку HOME.

    На РК-моніторі з'явиться екран Home.

    Елементи, що відображаються на екрані Home

  2. Із пунктів 1–6 виберіть пункт, який потрібно встановити.

    Коли у повному меню для параметра [Технічний] – [Налаштування меню] – [Робота реж. відобр. інф.] встановлено значення [Пріорит. екрана Home], окрім вибору пунктів за допомогою сенсорного керування можна також використовувати багатофункційний обертовий перемикач та багатопозиційний селектор.

    Спочатку натисніть багатофункційний обертовий перемикач або призначувану кнопку, якій призначено функцію [Пряме меню], щоб відобразився курсор, потім переміщайте курсор за допомогою багатофункційного обертового перемикача або багатопозиційного селектора. Якщо протягом 3 секунд не виконується жодної операції, курсор зникне.

    Примітка

    • Коли у повному меню для параметра [Технічний] – [Налаштування меню] – [Робота реж. відобр. інф.] встановлено значення [Пріор. прямого меню], виконання операцій натисканням багатофункційного обертового перемикача неможливе. Торкніться одного з пунктів.

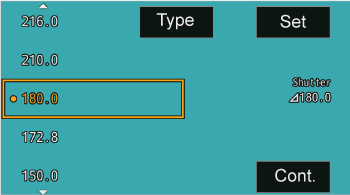

      З'являється екран вибору налаштування. На ілюстрації вище показано приклад із вибраним пунктом 3.

  3. Перемістіть курсор на вибраний пункт або налаштування.

  4. Виберіть кнопку [Set], щоб застосувати значення.

Підказка

  • Для переміщення курсора на екрані вибору налаштування можна використовувати також багатофункційний обертовий перемикач або багатопозиційний селектор. Встановивши курсор і натиснувши багатофункційний обертовий перемикач або багатопозиційний селектор, виберіть кнопку [Set], щоб застосувати значення.

Пункти на екрані Home

Нижче наведені налаштування, які можна задавати для кожного пункту. Докладніше про пункти із тими самими налаштуваннями, що й у повному меню, див. у описі повного меню.

Елемент Опис
[FPS]

Встановлює, задається для частоти кадрів зйомки частота кадрів проекту чи вона відрізняється від частоти кадрів проекту.

  • [Фіксований]
    Якщо на екрані налаштувань вибрати значення [Fixed], частота кадрів зйомки відповідає частоті кадрів проекту та відображається [Fixed] і частота кадрів проекту.

  • [Змінний]
    Якщо на екрані налаштувань вибрати значення [Змінний], можна встановити частоту кадрів зйомки, що відрізняється від частоти кадрів проекту.
    1–60 / 66 / 72 / 75 / 88 / 90 / 96 / 100 / 110 / 120 / 150 / 180 / 200 / 240 кадрів/с

Примітка

  • Діапазон значень залежить від вибраної частоти кадрів проекту, кодека та формату відео.

Підказка

  • Налаштування еквівалентне [Зйомка] – [FPS] у повному меню.
[ISO/Посилення] / [Базова чутливість] (режим [Користувацький])

Встановлює ISO/Посилення.

Можна натиснути [Базова чутливість], щоб встановити базову чутливість.

Можна натиснути [AGC], щоб встановити функцію автоматичного керування підсиленням.

Підказка

  • Налаштування [ISO/Посилення] еквівалентне [Зйомка] – [ISO/Посилення] – [Вибір ISO/Посилення] у повному меню. Налаштування [Базова чутливість] еквівалентне [Зйомка] – [ISO/Посилення] – [Базова чутливість] у повному меню.
  • Налаштування [AGC] еквівалентне [Зйомка] – [Автомат. експозиція] – [AGC] у повному меню.
[ISO] / [Base ISO] (режим [Гнучкий ISO])

Встановлює ISO.

Можна натиснути [Base ISO], щоб встановити базову чутливість ISO.

Можна натиснути [AGC], щоб встановити функцію автоматичного керування підсиленням.

Підказка

  • Налаштування [ISO] еквівалентне [Зйомка] – [ISO/Посилення] – [Вибір ISO/Посилення] у повному меню. Налаштування [Base ISO] еквівалентне [Зйомка] – [ISO/Посилення] – [Base ISO] у повному меню.
  • Налаштування [AGC] еквівалентне [Зйомка] – [Автомат. експозиція] – [AGC] у повному меню.
[Індекс експозиції] / [Base ISO] (режим [Cine EI] / [Швидкий Cine EI])

Встановлює Індекс експозиції.

Можна натиснути [Base ISO], щоб встановити базову чутливість ISO.

Підказка

  • У режимі [Швидкий Cine EI] налаштовується лише [Індекс експозиції].
  • Налаштування [Індекс експозиції] еквівалентне [Зйомка] – [Індекс експозиції] у повному меню. Налаштування [Base ISO] еквівалентне [Зйомка] – [ISO/Посилення] – [Base ISO] у повному меню.
[Shutter]

Встановлює налаштування електронного затвора.

  • Коли для параметра [Зйомка] – [Затвор] – [Режим] у повному меню встановлено значення [Кут].
    Встановлює кут розкриття електронного затвора.

    Натисніть [Крок] або [Безперер.] для перемикання на налаштування попередньо заданого або плавно змінюваного кута розкриття затвора відповідно.

  • Коли для параметра [Зйомка] – [Затвор] – [Режим] у повному меню встановлено значення [Швидкість].
    Встановлює витримку електронного затвора.

    Натисніть [Крок] або [Безперер.] для перемикання на налаштування попередньо заданого або плавно змінюваного часу відповідно.

    Можна натиснути [Тип], щоб встановити функцію автоматичного керування затвором.

Підказка

  • Налаштування [Кут] – [Крок] / [Безперер.] еквівалентне [Зйомка] – [Затвор] – [Кут (Крок)] / [Кут (Безперервно)] у повному меню.
  • Налаштування [Швидкість] – [Крок] / [Безперер.] еквівалентне [Зйомка] – [Затвор] – [Швидкість (Крок)] / [Швидкість (Безперервно)] у повному меню.
  • Налаштування [Автоматичний затвор] еквівалентне [Зйомка] – [Автомат. експозиція] – [Автоматичний затвор] у повному меню.
[Iris]

Встановлює налаштування діафрагми.

Можна натиснути [Автомат.], щоб налаштувати функцію автоматичного встановлення діафрагми.
[Scene File] (режим [Користувацький])

Перемикання на заздалегідь задані налаштування якості зображення.

Окрім заздалегідь заданих налаштувань якості зображення можна також зберегти свої власні налаштування якості зображення й перемикатися на них.

Підказка

  • Налаштування еквівалентне [Малювання/Look] – [Файл сцени] – [Викликати внутр. пам'ять] у повному меню.
[Look] (режим зйомки Log)

Встановлює вигляд. Натисніть кнопку [Edit Look] (пункт 4) та виберіть вигляд. За допомогою пунктів 1 і 6 можна задати вихідні системи, до яких застосовується вигляд.

Залежно від стану неможливо задати деякі комбінації або деякі налаштування є взаємозалежними.

Підказка

  • Налаштування еквівалентне [Малювання/Look] – [Базовий Look] – [Вибрати] та пунктам у меню [Зйомка] – [Увімк/Вимк LUT] повного меню.
[WB] ([Баланс білого])

Встановлює баланс білого.

Передбачені вісім комірок пам'яті балансу білого (A/B/C/D/E/F/G/H).

Значення можна встановлювати такими способами.

  • Окреме встановлення значень колірної температури та відтінка
  • Встановлення за допомогою автоматичного налаштування балансу білого
  • Вибір певних попередньо встановлених значень
  • Налаштування ATW

Підказка

  • Налаштування еквівалентне пунктам у меню [Зйомка] – [Баланс білого] повного меню.
  • Регулювати налаштування балансу білого з екрана Home можна, вибираючи дискретність значення колірної температури [Coarse] / [Fine].
    [Coarse]: із кроком 100K
    [Fine]: із кроком 1K
