安装XLR手柄装置（仅限ILME-FX5）
将XLR手柄装置安装到本机上后，即可使用XLR适配器的功能。
注意
- XLR-H1 XLR手柄装置（另售）不能安装到本机上。
-
取下插座盖(A)，并将XLR手柄装置的多接口座(B)连接至多接口热靴上。
-
用硬币或其他物体将两颗螺丝拧紧。
注意
- 安装或取下手柄前，请先关闭摄像机。
- 安装XLR手柄装置时，务必将两颗手柄固定螺丝拧紧。使用手柄时未拧紧手柄固定螺丝，可能会损坏多接口热靴触点或导致摄像机脱落。
安装附件插座
-
从XLR手柄装置上卸下四颗螺丝。
-
提起附件插座板(A)的前端，沿着与插座板所刻箭头方向相反的方向拉动插座板。
-

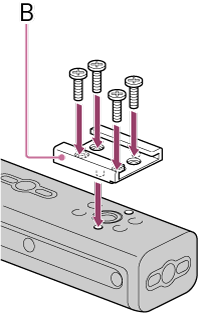

将附件插座(B)置于附件插座底座上，确保定位靴的凸出部分与底座上的相应点对齐，然后拧紧四颗螺丝。
- 请使用附件插座套件随附的螺丝。
-
沿箭头方向插入附件插座板(A)，确保U形部分与附件插座的末端贴合。
注意
- 若沿错误方向强行插入到位，可能导致损坏。
提示
- 要移除附件插座，请按照步骤2的说明移除附件插座板，拧下四颗螺丝，然后移除附件插座。
