配置基本操作

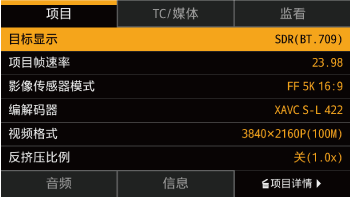

拍摄前，请先根据使用场景，使用菜单中的[项目]配置本机的基本操作。
影像传感器模式和录制格式
可供选择的录制格式（编解码器、图像大小、帧速率）和拍摄帧速率因[项目帧速率]和[影像传感器模式]组合而有所不同，如下所示。
XAVC HS-L 422 / XAVC HS-L 420 / XAVC S-L 422
| XAVC HS-L 422 | XAVC HS-L 420 | XAVC S-L 422 | |||
|---|---|---|---|---|---|
| [项目帧速率] | [影像传感器模式] | 3840×2160P | 3840×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | 固定 | 固定 | 固定 | – |
| FFc 4.5K 16:9 | 固定 | 固定 | 固定 | – | |
| 59.94/50 | FF 5K 16:9 | 最高可达120fps 最高可达60fps1) |
最高可达120fps 最高可达60fps1) |
最高可达120fps 最高可达60fps1) |
最高可达240fps |
| FFc 4.5K 16:9 | 最高可达120fps | 最高可达120fps | 最高可达120fps | – | |
| S35 3.2K 16:9 | – | – | – | 最高可达240fps | |
| 29.97/25 | FF 5K 16:9 | – | – | 最高可达120fps 最高可达60fps1) |
最高可达240fps |
| FFc 4.5K 16:9 | – | – | 最高可达120fps | – | |
| S35 3.2K 16:9 | – | – | – | 最高可达240fps | |
| 23.98 | FF 5K 16:9 | 最高可达120fps 最高可达60fps1) |
最高可达120fps 最高可达60fps1) |
最高可达120fps 最高可达60fps1) |
最高可达240fps |
| FFc 4.5K 16:9 | 最高可达120fps | 最高可达120fps | 最高可达120fps | – | |
| S35 3.2K 16:9 | – | – | – | 最高可达240fps | |
1)当允许双增益时
XAVC S-L 420 / XAVC S-I
| XAVC S-L 420 | XAVC S-I | |||||
|---|---|---|---|---|---|---|
| [项目帧速率] | [影像传感器模式] | 3840×2160P | 1920×1080P | 4096×2160P | 3840×2160P | 1920×1080P |
| 119.88/100 | FF 5K 16:9 | 固定 | 固定 | – | – | – |
| FFc 4.5K 16:9 | 固定 | – | – | – | – | |
| S35 3.2K 16:9 | – | 固定 | – | – | – | |
| 59.94/50 | FF 5K 17:9 | – | – | 最高可达120fps 最高可达60fps1) |
– | – |
| FF 5K 16:9 | 最高可达120fps 最高可达60fps1) |
最高可达240fps | – | 最高可达120fps 最高可达60fps1) |
最高可达240fps | |
| FFc 4.5K 17:9 | – | – | 最高可达120fps | – | – | |
| FFc 4.5K 16:9 | 最高可达120fps | – | – | 最高可达120fps | – | |
| S35 3.2K 16:9 | – | 最高可达240fps | – | – | 最高可达240fps | |
| 29.97/25 | FF 5K 17:9 | – | – | 最高可达120fps 最高可达60fps1) |
– | – |
| FF 5K 16:9 | 最高可达120fps 最高可达60fps1) |
最高可达240fps | – | 最高可达120fps 最高可达60fps1) |
最高可达240fps | |
| FFc 4.5K 17:9 | – | – | 最高可达120fps | – | – | |
| FFc 4.5K 16:9 | 最高可达120fps | – | – | 最高可达120fps | – | |
| S35 3.2K 16:9 | – | 最高可达240fps | – | – | 最高可达240fps | |
| 23.98 | FF 5K 17:9 | – | – | 最高可达120fps 最高可达60fps1) |
– | – |
| FF 5K 16:9 | 最高可达120fps 最高可达60fps1) |
最高可达240fps | – | 最高可达120fps 最高可达60fps1) |
最高可达240fps | |
| FFc 4.5K 17:9 | – | – | 最高可达120fps | – | – | |
| FFc 4.5K 16:9 | 最高可达120fps | – | – | 最高可达120fps | – | |
| S35 3.2K 16:9 | – | 最高可达240fps | – | – | 最高可达240fps | |
| 24 | FF 5K 17:9 | – | – | 最高可达120fps 最高可达60fps1) |
– | – |
| FFc 4.5K 17:9 | – | – | 最高可达120fps | – | – | |
1)当允许双增益时
X-OCN / HDMI RAW
| X-OCN | HDMI RAW | ||||
|---|---|---|---|---|---|
| [项目帧速率] | [影像传感器模式] | LT | C1 | C2 | |
| 59.94/50 | FF 5K 3:2 | 固定 | 固定 | 固定 | – |
| FF 5K 17:9 | 固定 | 固定 | 固定 | – | |
| FF 5K 16:9 | 固定 | 固定 | 固定 | – | |
| FFc 4.5K 17:9 | – | – | – | 固定 | |
| FFc 4.5K 16:9 | – | – | – | 固定 | |
| FFc 3.8K 16:9 | 固定 | 固定 | 固定 | – | |
| 29.97/25 | FF 5K 3:2 | 固定 | 固定 | 固定 | – |
| FF 5K 17:9 | 固定 | 固定 | 固定 | – | |
| FF 5K 16:9 | 固定 | 固定 | 固定 | – | |
| FFc 4.5K 17:9 | – | – | – | 固定 | |
| FFc 4.5K 16:9 | – | – | – | 固定 | |
| FFc 3.8K 16:9 | 固定 | 固定 | 固定 | – | |
| 23.98 | FF 5K 3:2 | 固定 | 固定 | 固定 | – |
| FF 5K 17:9 | 固定 | 固定 | 固定 | – | |
| FF 5K 16:9 | 固定 | 固定 | 固定 | – | |
| FFc 4.5K 17:9 | – | – | – | 固定 | |
| FFc 4.5K 16:9 | – | – | – | 固定 | |
| FFc 3.8K 16:9 | 固定 | 固定 | 固定 | – | |
| 24 | FF 5K 3:2 | 固定 | 固定 | 固定 | – |
| FF 5K 17:9 | 固定 | 固定 | 固定 | – | |
| FF 5K 16:9 | 固定 | 固定 | 固定 | – | |
| FFc 4.5K 17:9 | – | – | – | 固定 | |
| FFc 3.8K 16:9 | 固定 | 固定 | 固定 | – | |

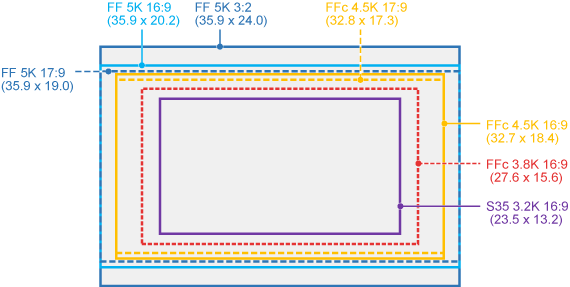

有效图像大小
本机支持以下列有效图像大小进行拍摄（单位：mm）。
| [影像传感器模式] | 有效像素 |
|---|---|
| FF 5K 3:2 | 4992×3328 |
| FF 5K 16:9 | 4992×2808 |
| FF 5K 17:9 | 4992×2632 |
| FFc 4.5K 16:9 | 4552×2560 |
| FFc 4.5K 17:9 | 4552×2400 |
| FFc 3.8K 16:9 | 3840×2160 |
| S35 3.2K 16:9 | 3264×1836 |
