背面

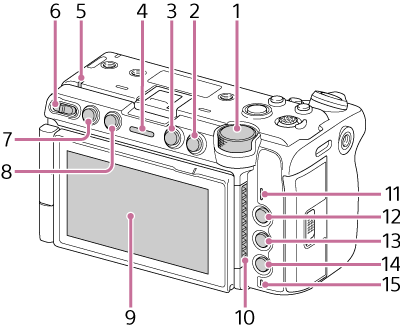

摄像机背面的插图。带有液晶屏的一面是摄像机的背面。背面中央的部件9是液晶屏。部件1、2、3、4、8、7和6从右到左依次位于液晶屏上方。部件5位于液晶屏的左上方。部件10位于液晶屏的右侧，部件11至15从上到下依次位于更右侧。

  1. 多功能拨盘

    在液晶屏上查看图像时，按下拨盘即可显示直接菜单。

    当液晶屏上显示菜单时，转动此拨盘，即可上下移动光标，以选择菜单项目或设置。按下拨盘可应用选定的项目。

    菜单未显示时，此拨盘可用作可指定拨盘。

  2. BACK按钮

    按此按钮返回到上一级菜单。任何未确认的更改均将被取消。

  3. MENU按钮

    按下并松开可显示菜单屏幕。按住可显示全部菜单屏幕。

  4. 录制/讯号指示灯（背面）

    录制开始时亮起。

  5. 电源指示灯
  6. 电源开关

  7. CLIPS按钮

    按下按钮，可显示片段列表屏幕（显示活动播放介质中的片段）并允许播放操作。在显示片段列表屏幕的同时按下此按钮，可返回拍摄屏幕。

  8. 可指定按钮4
  9. 液晶屏/触控面板

  10. 进风口

    注意

    • 请勿盖住进风口。
  11. 扬声器
  12. 可指定按钮5

  13. HOME按钮

    按下按钮，可在液晶屏上显示主页屏幕。该屏幕不会显示在HDMI输出视频中。

  14. USER按钮

    按下按钮，可显示/隐藏用户功能屏幕。

  15. 访问指示灯
