左侧/正面

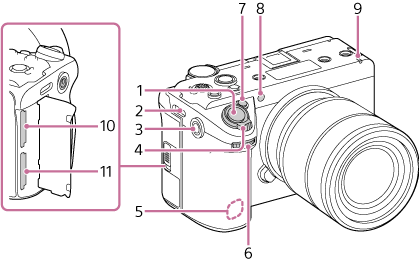

摄像机正面的插图。安装镜头的一侧即为摄像机正面。部件7、1、4、6和5从上到下依次位于镜头左上方斜向位置。部件8和9从左到右依次位于镜头顶部。部件2和3位于左上方。部件10和11位于侧面。

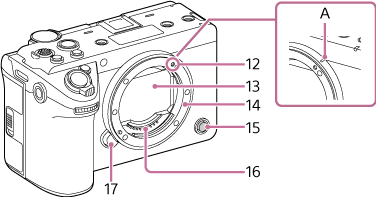

取下镜头后的摄像机的插图。镜头座和部件13位于正面中央。部件12 (A)位于镜头座的右上方。部件16和14位于镜头座内部。部件17位于镜头座的左下方。部件15位于右下方。

  1. 抓取按钮

    可以将特定功能分配给该按钮。

  2. 肩带（另售）附件

  3. 配件螺丝孔

    兼容1/4-20 UNC螺丝

    安装配件时，请使用长度为5.5 mm或更短的螺丝。如果使用长度超过5.5 mm的螺丝，则无法将配件牢固地固定到本机上，并且本机可能会损坏。

  4. 变焦杆

  5. 无线LAN天线（内置）

    用手或其他物体遮盖此区域可能会中断Wi-Fi通信。

  6. 可指定拨盘

    调整光圈、亮度增益值和其他设置。

  7. 可指定按钮1

  8. 可见光+红外传感器

    注意

    • 拍摄时请勿用手遮挡。

  9. 录制/讯号指示灯（正面）

    录制开始时亮起。当存储卡剩余容量不足时闪烁。

  10. CFexpress Type A/SD卡插槽(SLOT A)
  11. CFexpress Type A/SD卡插槽(SLOT B)

  12. 安装对位标记

    镜头座侧边设计有条状凸起部分(A)。安装镜头时，请参考此凸起部分。

    可以使用LA-EA3/LA-EA4/LA-EA5卡口适配器（另售）安装A卡口镜头（另售）。

    注意

    • 仅支持手动对焦。
    • 具备机身影像稳定功能。

  13. 影像传感器

    注意

    • 请勿用手直接触摸。
  14. 镜头座
  15. 可指定按钮6

  16. 镜头信号触点

    注意

    • 请勿用手直接触摸。
  17. 镜头释放按钮
