安裝 XLR 握把裝置（僅限 ILME-FX5）
將 XLR 握把裝置安裝至本裝置時，即可使用 XLR 轉接器的各項功能。
注意
- XLR-H1 XLR 握把裝置（另售）無法安裝於本裝置。
-
取下接腳蓋 (A)，並將 XLR 握把裝置的多重介面腳座 (B) 連接到多重介面熱靴上。
-
使用硬幣或其他物品確實將兩顆螺絲鎖緊。
注意
- 安裝或取下握把前，請先關閉攝影機。
- 安裝 XLR 握把裝置時，請確實將兩顆握把安裝螺絲鎖緊。若在未鎖緊握把安裝螺絲的情況下使用握把，可能會損壞多重介面熱靴接點，或導致攝影機掉落。
安裝配件接腳
-
將 XLR 握把裝置上的四顆螺絲取下。
-
提起配件接腳板的前邊緣 (A)，並朝接腳板上所刻的箭頭相反方向拉動接腳板。
-

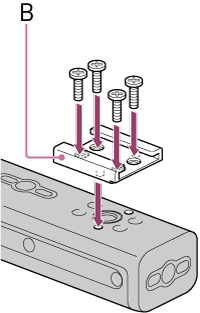

將配件接腳 (B) 裝在配件接腳支架上，使熱靴上的突出部分與支架上的相應點對準，並鎖緊四顆螺絲。
- 請使用配件接腳套件隨附的螺絲。
-
朝箭頭方向插入配件接腳板 (A)，使 U 形部分裝入配件接腳的末端。
注意
- 若強行以錯誤方向安裝，可能會造成損壞。
提示
- 若要拆卸配件接腳，請依照步驟 2 所述拆卸配件接腳板，然後取下四顆螺絲，並拆卸配件接腳。
