左側/正面

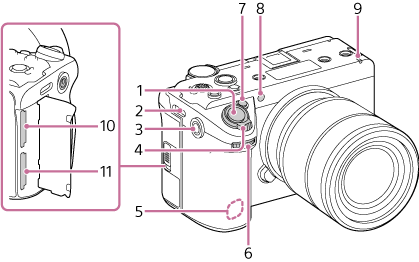

攝影機正面圖解。安裝鏡頭的一側即為攝影機的正面。部件 7、1、4、6 和 5 位於鏡頭的左上方，由上到下呈斜向排列。部件 8 和 9 位於鏡頭的上方，由左至右排列。部件 2 和 3 位於左上側。部件 10 和 11 位於側面。

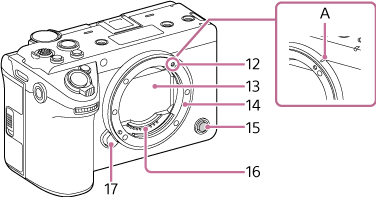

取下鏡頭後的攝影機圖解。安裝座與部件 13 位於正面中央位置。部件 12 (A) 位於安裝座的右上方。部件 16 和 14 位於接環內部。部件 17 位於安裝座的左下方。部件 15 位於右下方。

  1. 抓取按鈕

    您可將特定功能指派給此按鈕。

  2. 肩帶（另售）安裝孔

  3. 配件螺絲孔

    與 1/4-20 UNC 螺絲相容

    安裝配件時，請使用長度 5.5 公釐以內的螺絲。如果使用長度超過 5.5 公釐的螺絲，會無法將配件牢固地鎖在本裝置上，並可能造成裝置損壞。

  4. 變焦桿

  5. 無線區域網路天線（內建）

    用手或其他物體遮擋此區域可能會中斷 Wi-Fi 通訊。

  6. 可指派轉盤

    調整光圈、增益值和其他設定。

  7. 可指派按鈕 1

  8. 可見光與紅外線感測器

    注意

    • 拍攝時請勿用手遮擋。

  9. 錄製/提示燈（正面）

    錄製開始時亮起。記憶卡的剩餘容量偏低時閃爍。

  10. CFexpress Type A/SD 記憶卡插槽 (SLOT A)
  11. CFexpress Type A/SD 記憶卡插槽 (SLOT B)

  12. 安裝索引標記

    鏡頭安裝座側邊有一個條狀凸起部分 (A)。安裝鏡頭時，請將其作為對位參考。

    您可以使用 LA-EA3/LA-EA4/LA-EA5 卡口轉接器（另售）來安裝 A 接環鏡頭（另售）。

    注意

    • 僅支援手動對焦。
    • 具備機身影像穩定功能。

  13. 影像感測器

    注意

    • 切勿直接用手觸控。
  14. 接環
  15. 可指派按鈕 6

  16. 鏡頭訊號觸點

    注意

    • 切勿直接用手觸控。
  17. 鏡頭釋放按鈕
