ILME-FX5/ILME-FX5B | 說明指南

在畫面上選擇項目（1 至 6），即可顯示相應的畫面。

選定項目後，您也可以向左/向右轉動多重選取器或多功能轉盤來切換畫面。

在所選類別畫面中按下項目 6，即可顯示所選類別的完整功能表。

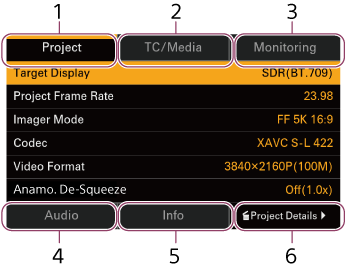

展示功能表畫面中顯示項目 1 至 6 名稱的圖解。

顯示功能表畫面時，按下多功能轉盤或多重選取器可以選取畫面中的設定項目。

您也可以使用觸控操作直接選取項目。

用於設定與檢查基本設定和錄製格式。

顯示項目	描述	對應的完整功能表項目
[目標顯示]	在 [自訂] 拍攝模式中，設定錄製/輸出的視訊標準。	[基本設定] – [目標顯示]
[輸入色彩空間]	設定色域。	[基本設定] – [Cine EI/靈活的ISO設定] – [輸入色彩空間]
[Project畫面播放速率]	選擇專案畫面速率。	[錄製格式] – [Project畫面播放速率]
[影像感應器模式]	設定有效圖像尺寸。	[錄製格式] – [影像感應器模式]
[編解碼器]	設定轉碼器。	[錄製格式] – [編解碼器]
[視訊格式]	設定錄製格式。	[錄製格式] – [視訊格式]
[Anamorphic解壓縮]	設定使用變形鏡頭拍攝時，在指定輸出系統上所顯示影像的消除擠壓比率。	[Anamorphic解壓縮] – [比率]

用於設定與檢查時間碼值和 TC 格式。

用於設定和檢查 HDMI、LCD 顯示器和取景器外部輸出的訊號格式、畫面顯示和標記覆疊狀態。

顯示項目		描述	對應的完整功能表項目
[LCD/VF]	[框線]	選擇要在 LCD 顯示器及取景器影像上疊加顯示的框線。	[框線]
[HDMI]	[輸出格式]	設定 HDMI 輸出解析度。	[輸出格式]
	[資訊顯示]	開啟/關閉 HDMI 畫面顯示輸出。	[輸出顯示]
	[框線]	選擇要在 HDMI 輸出上疊加顯示的資訊。	[框線]
[IP]	[輸出格式]	顯示串流的解析度。	[串流] – [RTMP/RTMPS 1] 至 [RTMP/RTMPS 3] – [解析度] [串流] – [SRT-Caller 1] 至 [SRT-Caller 3] – [解析度]
	[資訊顯示]	顯示在串流輸出中疊加顯示的資訊狀態（[關]（固定））。	–
	[框線]	顯示在串流輸出中疊加顯示的框線等狀態（[關]（固定））。	–

用於設定與檢查音訊來源、音量及其他設定。

顯示項目		描述	對應的完整功能表項目
輸入	[CH1音量控制] 至 [CH4音量控制]	開啟/關閉自動調整。	[音訊輸入] – [CH1音量控制] 至 [CH4音量控制]
	[CH1輸入等級] 至 [CH4輸入等級]	調整錄製通道的輸入音量。	[音訊輸入] – [CH1輸入等級] 至 [CH4輸入等級]
	[音訊錄製格式]（CH1 至 CH4）	顯示音訊錄製格式。	[音訊錄製格式] – [音訊錄製格式]
	[32bit float WAV錄製]（CH1 至 CH4）	顯示 32 位元浮點音訊資料錄製狀態。	[32bit float WAV錄製] – [設定]
	[CH1輸入選擇] 至 [CH4輸入選擇]	切換輸入來源。	[音訊輸入] – [CH1輸入選擇] 至 [CH4輸入選擇]
	[CH1風聲篩選器] 至 [CH4風聲篩選器]	設定麥克風的風聲降噪過濾器。	[音訊輸入] – [CH1篩選器] 至 [CH4篩選器] – [風聲篩選器]
	[降噪篩選器]（CH1 至 CH4）	設定降噪。	[音訊輸入] – [CH1篩選器] 至 [CH4篩選器] – [降噪篩選器]
	[音訊輸入等級]	設定音訊輸入音量。	[音訊輸入] – [音訊輸入等級]
輸出	[HDMI輸出CH]	設定音訊通道輸出的組合方式，可選擇僅輸出至 HDMI，或是同時輸出至 HDMI 與串流。	[音訊輸出] – [HDMI輸出CH]
	[音量]	設定耳機連接器與內建喇叭的監聽音訊音量。	[音訊輸出] – [音量]
	[監控CH]	設定輸出到耳機連接器和內建喇叭的音訊通道。	[音訊輸出] – [監控CH]

用於檢查本裝置、媒介及電池的狀態。

編號	頁面	描述
1	[攝影機狀態]	顯示警告訊息與錯誤訊息。當沒有任何訊息時，“所有系統都沒問題”會顯示在畫面顯示區域上方。
2	[韌體]	顯示本裝置的序號和韌體版本。
3	[系統]	顯示以下系統資訊。設定日期和時間感測器偵測溫度時數計
4	[電池]	顯示以下電池資訊。電池類型電池剩餘電量電池狀態電池版本製造日期 USB Power Delivery 連接埠電源類型
5	[媒體]	顯示記憶卡的剩餘容量、剩餘錄製時間，以及使用壽命資料。
6	[鏡頭]	顯示關於所安裝鏡頭的以下資訊。鏡頭型號名稱鏡頭序號光圈 F 數焦距對焦距離景深注意畫面上顯示的對焦距離為估計值。
