區塊圖

區塊圖與音訊和 [音訊] 功能表相關聯。

[音訊輸入] (CH1&CH2)

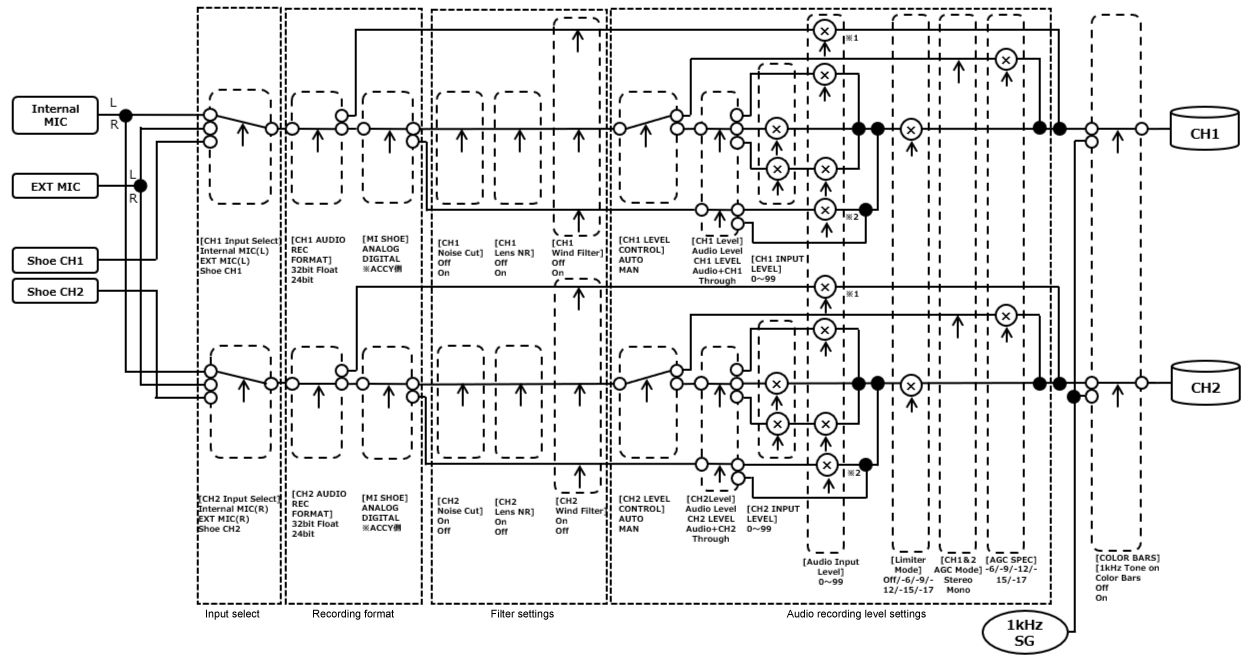

音訊輸入 CH1/CH2 區塊圖

*1：當 XLR 轉接器設定為 AUTO 時停用

*2：當 XLR-H2 和 XLR-A4 設定為 AUTO 時停用

* 針對來自 XLR 轉接器的音訊輸入，可使用功能表中的 [音訊] – [音訊輸入] – [CH1音量控制] 到 [CH2音量控制] 進行設定。

[音訊輸入] (CH3&CH4)

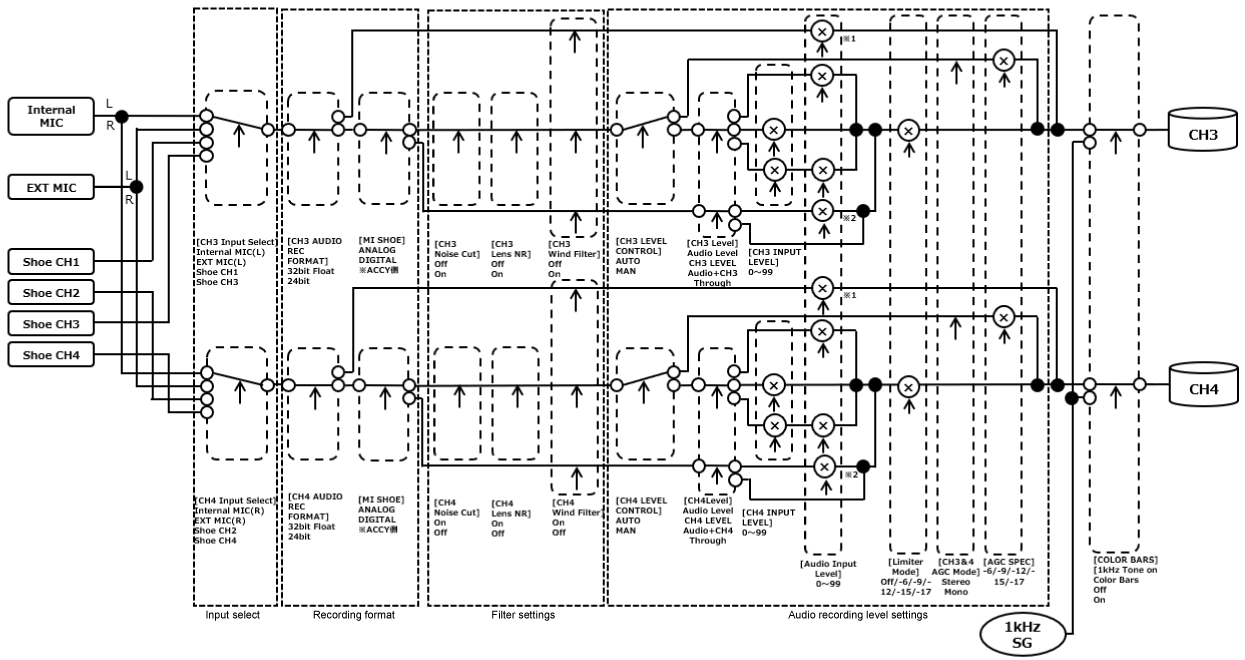

音訊輸入 CH3/CH4 區塊圖

*1：當 XLR 轉接器設定為 AUTO 時停用

*2：當 XLR-H2 和 XLR-A4 設定為 AUTO 時停用

* 針對來自 XLR 轉接器的音訊輸入，可使用功能表中的 [音訊] – [音訊輸入] – [CH1音量控制] 到 [CH3音量控制] 進行設定。

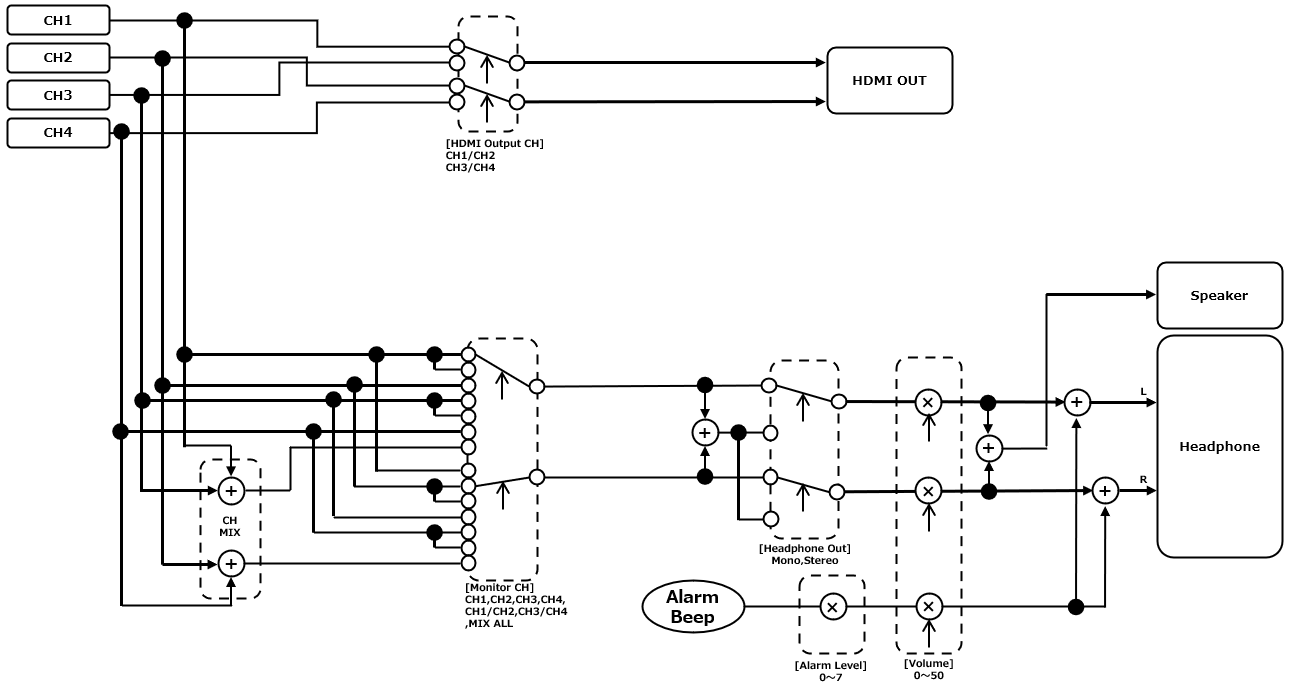

區塊圖（輸出範例）
